CELLULE PHOTOELECTRIQUE C.G.MOFR/MOFT 20

MONTAGE DES CELLULES

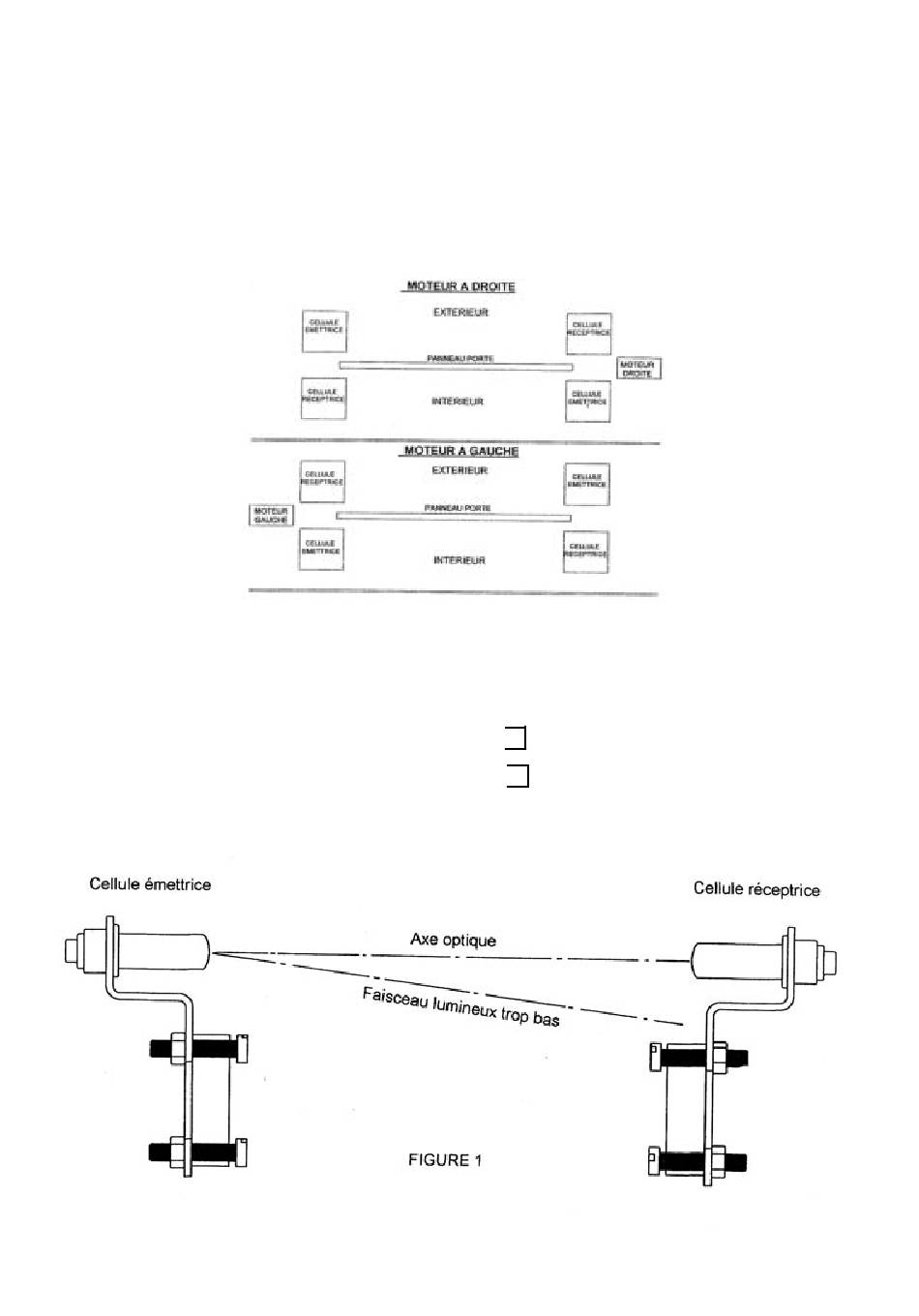

Les cellules sont montées suivant les indications des pages 22 23. et le schéma ci-dessous.

REGLAGE DES CELLULES FIG 1

Positionner le potentiomètre de l'ampli à 1/3 de la valeur maximale. (Principe de fonctionnement de l'ampli Page 66)
Régler les cellules en agissant sur les 4 vis de réglage jusqu'à l'obtention d'une des deux configurations suivantes.
(lecture sur ampli)
Positionner ensuite les 2 potentiomètres sur la position maxi
REGLAGE ET BRANCHEMENT
Voyant rouge
Voyant jaune
Voyant rouge
Voyant jaune
: éteint
: allumé
Réglage parfait
: allumé
: allumé
Réglage correct
Page 30
Trafimatic III
FT 751 44 A
