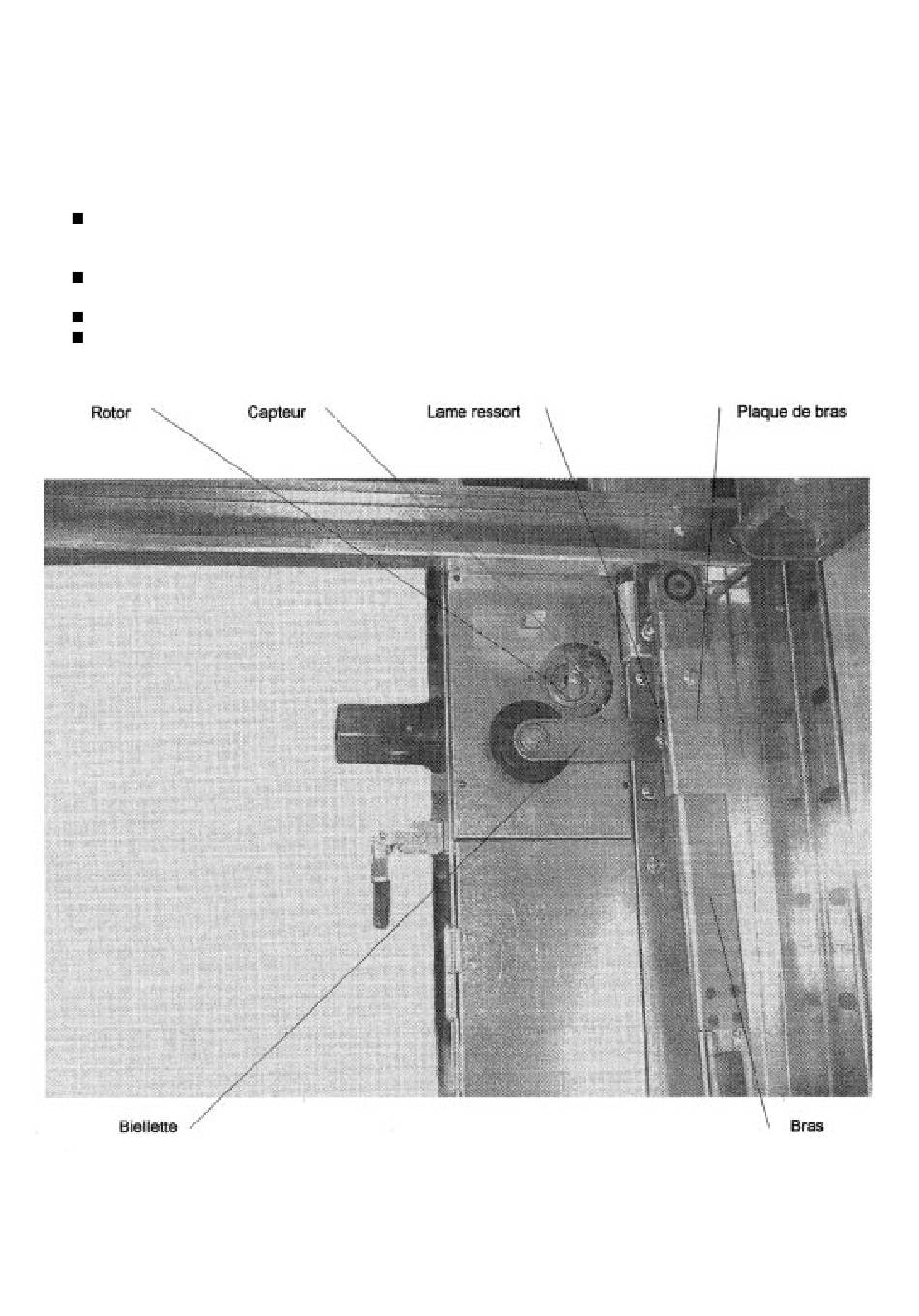

11) Verrouillage de la biellette
Le bras de manoeuvre est équipé en partie haute d'une lame ressort, destinée à maintenir la bietlette en
position porte fermée. La bietlette est ainsi perpendiculaire au bras pour assurer, le verrouillage de la porte et
la position du capteur de tours.
La lame ressort est fixée par la plaque de bras qui est boulonnée sur le bras (trou le plus éloigné de l'axe de
pivotement).
Les rondelles métalliques intérieures assurent la butée mécanique en cas d'anomalie.
Le capteur compte tours est positionné sous le capot en plastique noir, et le rotor donnant les impulsions est
fixé sur l'arbre rapide du moteur.
POSE MECANIQUE
PHOTO 20
