- Page 1 Adam Equipment SERIE LHS Software version 1.2 © Adam Equipment Company 2017...
-
Page 2: Table Des Matières
INSTRUCTIONS SUR LA SECURITE ..............5 FONCTIONNEMENT DE LA BATTERIE ............... 6 TELECOMMANDE ....................7 PARAMETRES UTILISATEUR ................8 CALIBRAGE ......................9 LISTE DES PIECES DETACHEES ................. 10 INFORMATION SUR LA GARANTIE ................12 © Adam Equipment Company 2017... -
Page 3: Introduction

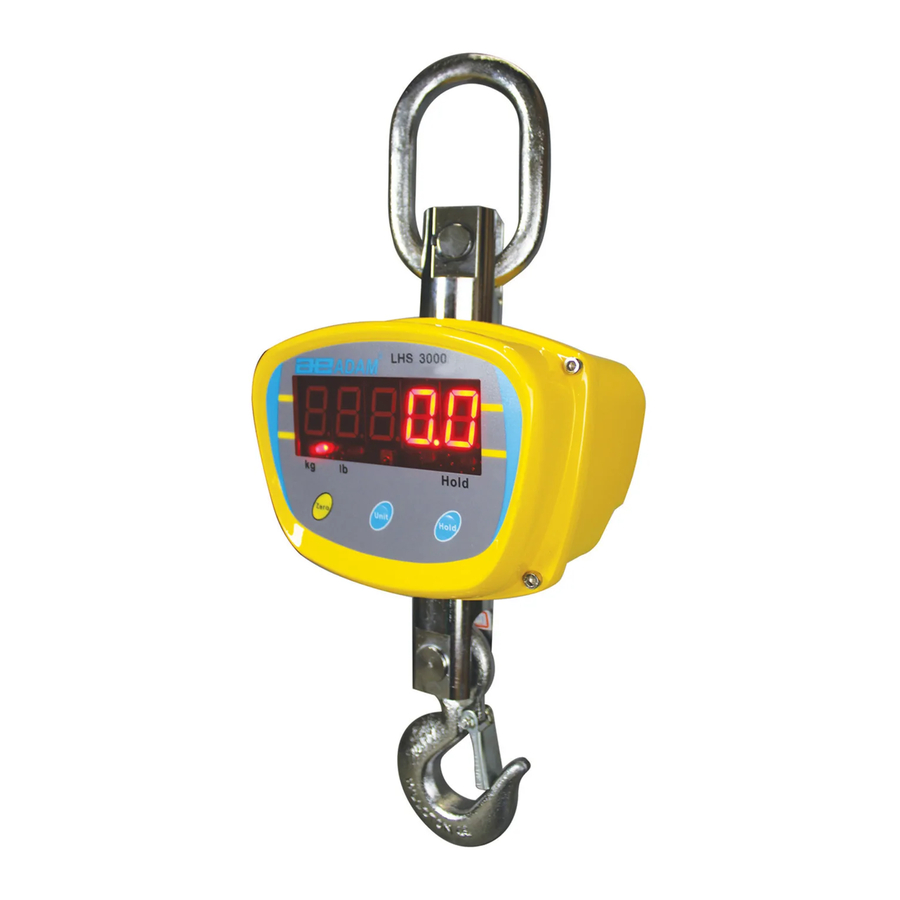

La série LHS est une gamme de crochet peseur à faible capacité conçue pour les applications industrielles. Les fonctions principales comprennent: Utilisation simple et une construction robuste Ecran LED rouge lumineux avec des chiffres de 25mm offrant un excellent angle de vision Crochet rotatif de 360 degrés sécurisé avec anneau de support Sécurité contre les surcharges jusqu’à 125% de la capacité du modèle Unités de pesage sélectionnables comprenant kg, Lbs et Newtons Fonction Hold, blocage de la valeur. Batterie interne rechargeable fournie en standard Auto extinction après 30 minutes de non utilisation Adaptateur 8.4Vdc 800mA Carter robuste en fonte aluminium Télécommande infrarouge. © Adam Equipment Company 2017... -
Page 4: Caracteristiques Techniques
2.2 CARACTERISTIQUES TECHNIQUES No. Modèle Capacité Division LHS‐500 500kg 0.1kg LHS‐1500 1500kg 0.2kg LHS‐2000 2000kg 0.5kg © Adam Equipment Company 2017... -
Page 5: Note Sur La Securite
Max Capacité de Surcharge 625kg 1875kg 2500kg NOTE: Ne pas utiliser les balances si des pièces sont tordues ou défaites ou montrent des signes de détériorations ou d’usures. Reportez vous au manuel d’utilisation. 2.4 DESCRIPTION TOUCHES L’ECRAN © Adam Equipment Company 2017... -
Page 6: Symboles De L'ecran Avec Led
Effectuez des inspections visuelles régulières pour tout dommage ou usure des pièces. Les goupilles en particulier au niveau du crochet et de l’anneau de levage, ainsi que la paroi intérieure du crochet et tous les joins devront être contrôlés fréquemment. En cas de dommages ou d’usures inopinés, arrêtez d’utiliser le crochet et remplacer les pièces. Ne pas exposer l’appareil aux températures extrêmes. La température d’utilisation se situe dans un intervalle de 0° C à 40° C. © Adam Equipment Company 2017... -
Page 7: Fonctionnement De La Batterie
La balance s’éteindra automatiquement après 30 minutes suite à une période de non activité afin de protéger la batterie. Pour remplacer la batterie, tourner la vis de verrouillage du compartiment de la montre et ouvrez le batterie à 90 degrés dans le sens des aiguilles d’une compartiment. Déconnectez et retirez l’ancienne batterie et replacez‐la par la nouvelle. Contactez votre fournisseur pour un renouvellement de batterie. © Adam Equipment Company 2017... -
Page 8: Telecommande
3.3 TELECOMMANDE La télécommande fonctionne de manière infrarouge et peut être utilisée à longue distance pour commander le LHS. Elle fonctionne en utilisant 2 piles AAA et celles‐ci peuvent être changées en ouvrant le compartiment à l’arrière de la télécommande. © Adam Equipment Company 2017... -
Page 9: Parametres Utilisateur
Appuyez sur [HOLD] pour modifier le réglage et sur [ZERO] pour prochain réglage. Tableau de réglages des Paramètres. FONCTION DESCRIPTION DEFAUT Règle l’alarme sonore EE 1 0: Désactivée 1: Activée Règle la fonction Hold 1 0: Désactivée 1: Activée Règle la fonction Stable 1 0: Désactivée 1: Activée Règle l’unité de pesage à la mise en marche 0: kg 0 1: Lb’s 2: Newtons Règle la sauvegarde: YES 0 0: Pas de sauvegarde 1: Sauvegarde les nouveaux réglages © Adam Equipment Company 2017... -
Page 10: Calibrage
Appuyez sur [ZERO] et l’écran affichera “SET” ensuite “00000” quand la lecture à zéro est stable. Ceci permettant d’accomplir le calibrage à zéro. A la suite du calibrage à zéro la valeur de la masse devant être utilisée pour calibrer le crochet devra être saisie. Utilisez [HOLD] pour incrémenter le chiffre de droite, et [UNIT] pour déplacer ce chiffre vers la gauche. Procéder en entrant un nombre pour le prochain chiffre si nécessaire, jusqu’à ce que la valeur de votre poids étalon soit affichée correctement. Mettre cette masse suspendue au crochet et quand la balance est stable appuyez sur [ZERO]. L’écran affichera ‘HOLD’. Après quelques secondes, le calibrage sera accompli et la balance retournera au pesage normal indiquant la valeur de la masse d’étalonnage utilisée. © Adam Equipment Company 2017... -
Page 11: Liste Des Pieces Detachees
SERIGRAPHIE AFFICHEUR LHS - 1500kg 7.00.5.6.0047 SERIGRAPHIE AFFICHEUR LHS - 2000kg 7.00.4.0.0094 CLAVIER BOUTON POUSSOIR LHS 7.00.3.0.0025 EMBALLAGE COMPLET LHS 7.00.4.0.0087 ADAPTATEUR UK LHS 6VDC @ 600ma 7.00.4.0.0088 ADAPTATEUR EURO LHS 6VDC @ 600ma 7.00.4.0.0090 TELECOMMANDE LHS © Adam Equipment Company 2017... - Page 12 © Adam Equipment Company 2017...
-
Page 13: Crochets Peseurs Declaration De La Charge Maximale Admissible
10000 kg / 20000 lb 12500 kg / 25000 lb Les limites indiquées ci-dessus sont les limites de surcharge ultimes des balances. Adam Equipment Co. Ltd., ses administrateurs, propriétaires et sociétés et organisations affiliées ne peuvent être tenus responsables des dommages ou blessures résultant de l'utilisation des machines au-delà de leur capacité... -
Page 14: Information Sur La Garantie
Manuel d’Utilisation. De plus les batteries rechargeables (quand fournies) ne sont pas prises sous garantie. Les réparations menées sous la garantie n’étendent pas la période de la garantie. Les composants enlevés durant les réparations de garantie deviennent la propriété de la compagnie. Le droit statuaire de l’acheteur n’est pas affecté par cette garantie. Les modalités de cette garantie sont gouvernées par la Loi au Royaume‐Uni. Pour de plus amples détails sur les Informations de la Garantie, veuillez vous référez aux conditions de ventes disponibles sur notre site. © Adam Equipment Company 2017... - Page 15 Adam Equipment products have been tested with, and are always supplied with mains power adaptors which meet all legal requirements for the intended country or region of operation, including electrical safety, interference and energy efficiency. As we often update adaptor products to meet changing legislation it is not possible to refer to the exact model in this manual. Please contact us if you need specifications or safety information for your particular item. Do not attempt to connect or use an adaptor not supplied by us. © Adam Equipment Company 2017...
- Page 16 Fax +61 (0) 8 9456 4462 Fax + 86 (27) 59420388 e‐mail: e‐mail: e‐mail: sales@adamequipment.co.za info@adamequipment.com.cn sales@adamequipment.com.au © Copyright par Adam Equipment Co. Ltd. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite ou traduite sous quelque forme ou par tout moyen, sans l'autorisation préalable d'Adam Equipment. Adam Equipment se réserve le droit d'apporter des modifications à la technologie, les caractéristiques, les spécifications et la conception de l'équipement sans préavis. Toutes les informations contenues dans cette publication sont au mieux de nos connaissances actuelles, complètes et précises lorsqu'elles sont publiées. Cependant, nous ne sommes pas responsables des erreurs d'interprétation qui peut résulter de la lecture de cette notice. La dernière version de cette publication peut être consultée sur notre site: www.adamequipment.com © Adam Equipment Company 2017...
