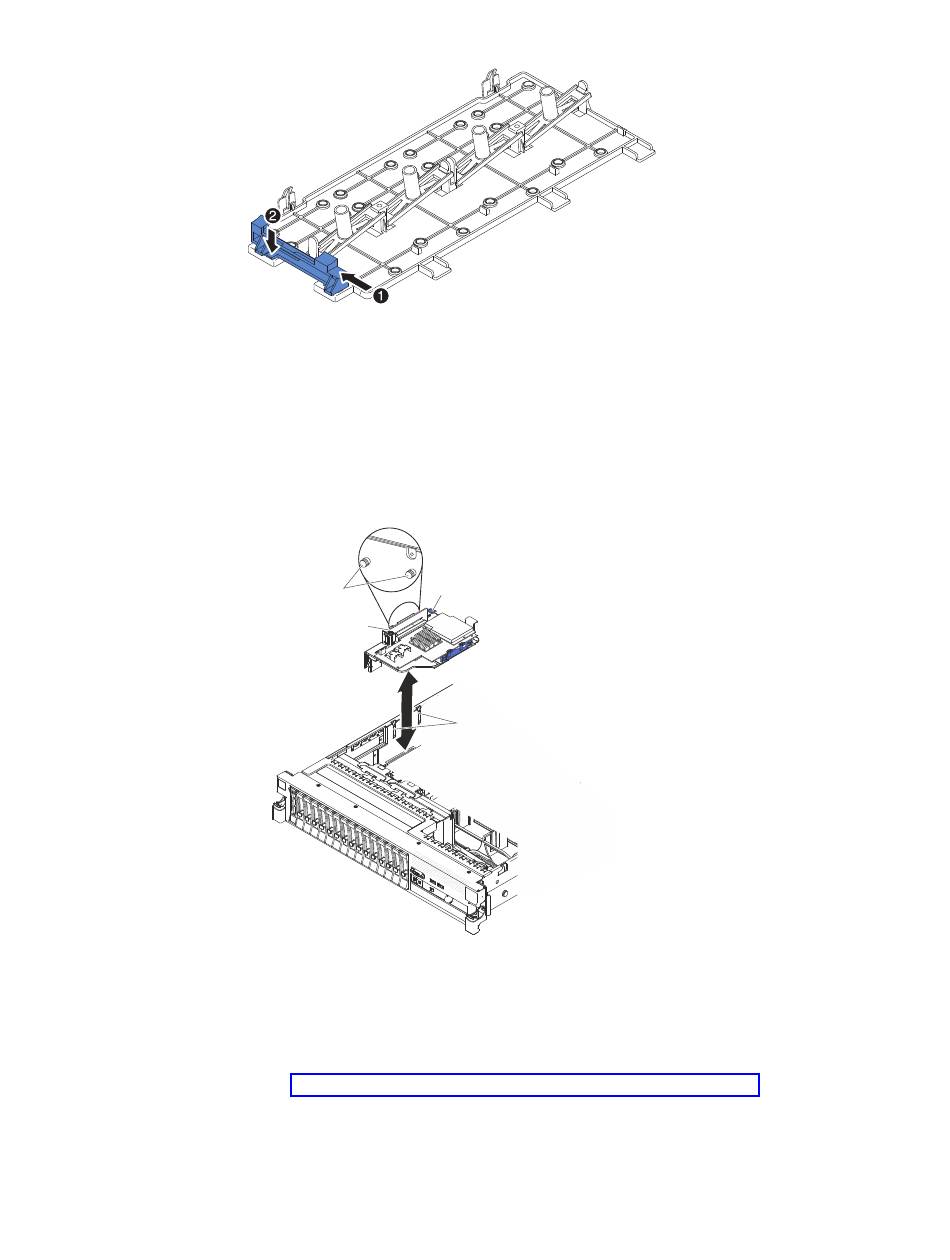

Figure 138. Installation du support de fixation du contrôleur
2. Placez l'extrémité avant du contrôleur SAS dans le support de fixation avant
et alignez la carte mezzanine SAS avec le connecteur de la carte mère.
3. Appuyez sur la carte mezzanine SAS et l'extrémité arrière du contrôleur SAS
jusqu'à ce que la carte mezzanine SAS se mette bien en place et que le
support de fixation de la carte du contrôleur SAS s'enclenche.
v Modèle de serveur à bande :
Broches
Carte mezzanine SAS
Figure 139. Installation du bloc de contrôleur SAS
1. Alignez les broches situées à l'arrière de la carte mezzanine SAS avec les
emplacements situés sur le boîtier du serveur.
2. Vérifiez que les câbles des unités de bande sont correctement routés sous la
carte mezzanine SAS. Pour plus d'informations sur le routage de câble, voir
«Installation d'une unité de bande en option», à la page 100.
3. Appuyez sur le bloc de contrôleur SAS pour le mettre en place. Vérifiez que
la carte mezzanine SAS est bien en place et que les pattes de verrouillage et
de retenue maintiennent bien le bloc.
Taquet de déverrouillage
Emplacements
Chapitre 2. Installation des périphériques en option
135
