3.

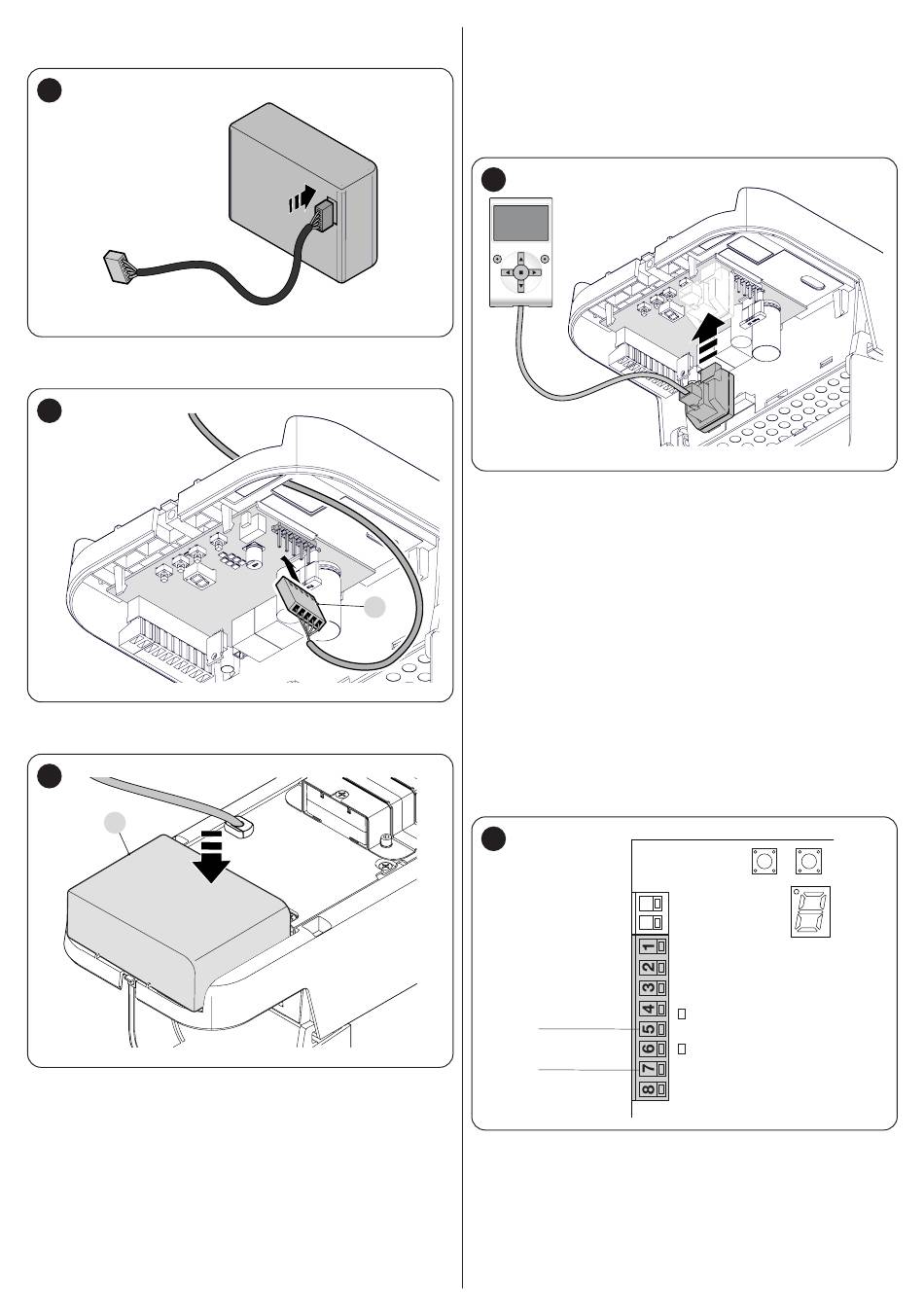

connecter le câble approprié au connecteur de la batterie tam-
pon («Figure 57»)
57
4. insérer le connecteur (C) correspondant sur la centrale de com-
mande («Figure 58»)
58
5.
insérer la batterie tampon (D) dans le logement prévu à cet effet
à l'intérieur de la coque du moteur («Figure 59").
59
D

9.3 RACCORDEMENT DU PROGRAMMATEUR OVIEW

La centrale présente un connecteur BusT4 auquel il est possible de
brancher l'unité de programmation « Oview », par le biais de l'interface
IBT4N, qui permet de gérer totalement et rapidement la phase d'instal-
lation, d'entretien et de diagnostic de tout l'automatisme.
Pour accéder au connecteur, procéder tel qu'illustré à la figure et relier
le connecteur dans le logement correspondant.
60
L'Oview peut être relié simultanément à plusieurs centrales (jusqu'à 16
sans précautions spéciales) et peut même rester branché à la centrale
pendant le fonctionnement normal de l'automatisme. Dans ce cas, il
peut être utilisé pour envoyer directement les commandes à la centrale
en utilisant le menu « utilisateur ».
Il est également possible de mettre le micrologiciel à jour. Si la centrale
est munie d'un récepteur radio appartenant à la famille OXI, en utilisant
l'« Oview », il est possible d'avoir accès aux paramètres des émetteurs
C
mémorisés dans le récepteur-même.
Pour de plus amples renseignements, consulter le manuel d'instructions
correspondant et le manuel du système « Opera system book ».

9.4 RACCORDEMENTS D'AUTRES DISPOSITIFS

S'il est nécessaire d'alimenter des dispositifs extérieurs, par exemple un
lecteur de proximité pour cartes à transpondeur ou bien l'éclairage du
sélecteur à clé, il est possible de prélever l'alimentation comme l'indique
la figure.
La tension d'alimentation est de 24V c -30% ÷ +50% avec courant
maximum disponible de 100mA.
61
0 (-)
24 V (+)
FRANÇAIS – 29
