BRANCHEMENTS ÉLECTRIQUES
Bornes
PHOTOTEST
STOP
SbS
AERIAL
Note 1 Seuls des dispositifs contenant l'électro-aimant peuvent être connectés.
VÉRIFICATIONS FINALES ET MISE EN
5
SERVICE
5
VÉRIFICATIONS FINALES ET MISE EN SERVICE
5.1 BRANCHEMENT AU SECTEUR
Pour brancher l'opérateur au secteur, il suffit d'insérer la fiche dans une
prise de courant. Si la fiche ne correspond pas à la prise de courant
disponible, utiliser éventuellement un adaptateur.
a
Ne pas couper ni enlever le câble d'alimentation fourni
avec l'opérateur.
a
S'il n'y a pas de prise disponible, le branchement au
secteur doit être effectué par du personnel spécialisé
et qualifié satisfaisant les critères requis conformément
aux lois, normes et règlements.
a
La ligne électrique doit être protégée contre les
courts-circuits et les dispersions à la terre. Il faut pré-
voir un dispositif permettant de couper l'alimentation
durant l'installation ou la maintenance de l'opérateur (la
fiche + la prise peut suffire).
Dès que le produit est alimenté, il est conseillé de faire quelques vérifi-
cations élémentaires :
1.
s'assurer que la led OK commence à clignoter environ toutes les
secondes.
2.
attendre le signal de démarrage, indiqué sur l'écran par 3 se-
condes de clignotement rapide du symbole « 8 ».
3.
vérifier que le clignotant raccordé à la sortie FLASH est bien
éteint.
Dans le cas contraire, couper immédiatement l'alimentation de La cen-
trale de commande et contrôler plus attentivement les branchements
électriques.
D'autres informations utiles pour la recherche et le diagnostic des
pannes sont fournies dans le paragraphe « Résolution des problèmes
» (page 24).
12 – FRANÇAIS
Description
Cette sortie est programmable (voir le paragraphe « Configuration de fonctionnement PHOTOTEST » à la page
20) pour raccorder l'un des dispositifs suivants : PHOTOTEST (Default), Clignotant, Sortie « voyant porte ouverte »,
Ventouse [Note 1], Verrou électrique [Note 1], Serrure électrique [Note 1], Éclairage automatique, Canal radio n°1-4
Entrée pour les dispositifs qui bloquent ou éventuellement arrêtent la manœuvre en cours. En adoptant certaines
solutions sur l'entrée, il est possible de connecter des contacts du type « Normalement Fermé », du type
« Normalement Ouvert » ou un dispositif à résistance constante ou encore de type optique.
D'autres informations sur STOP sont fournies au paragraphe « Entrée STOP » (page 27).
Entrée pour dispositifs qui commandent le mouvement en mode Pas à Pas ; on peut y raccorder des contacts de type
« Normalement Ouvert ».
Entrée pour les dispositifs de sécurité. Il est possible d'y connecter des contacts du type « normalement fermé ».
Entrée de raccordement de l'antenne pour le récepteur radio ; l'antenne est incorporée sur le clignotant, autrement il est
possible d'utiliser une antenne externe.

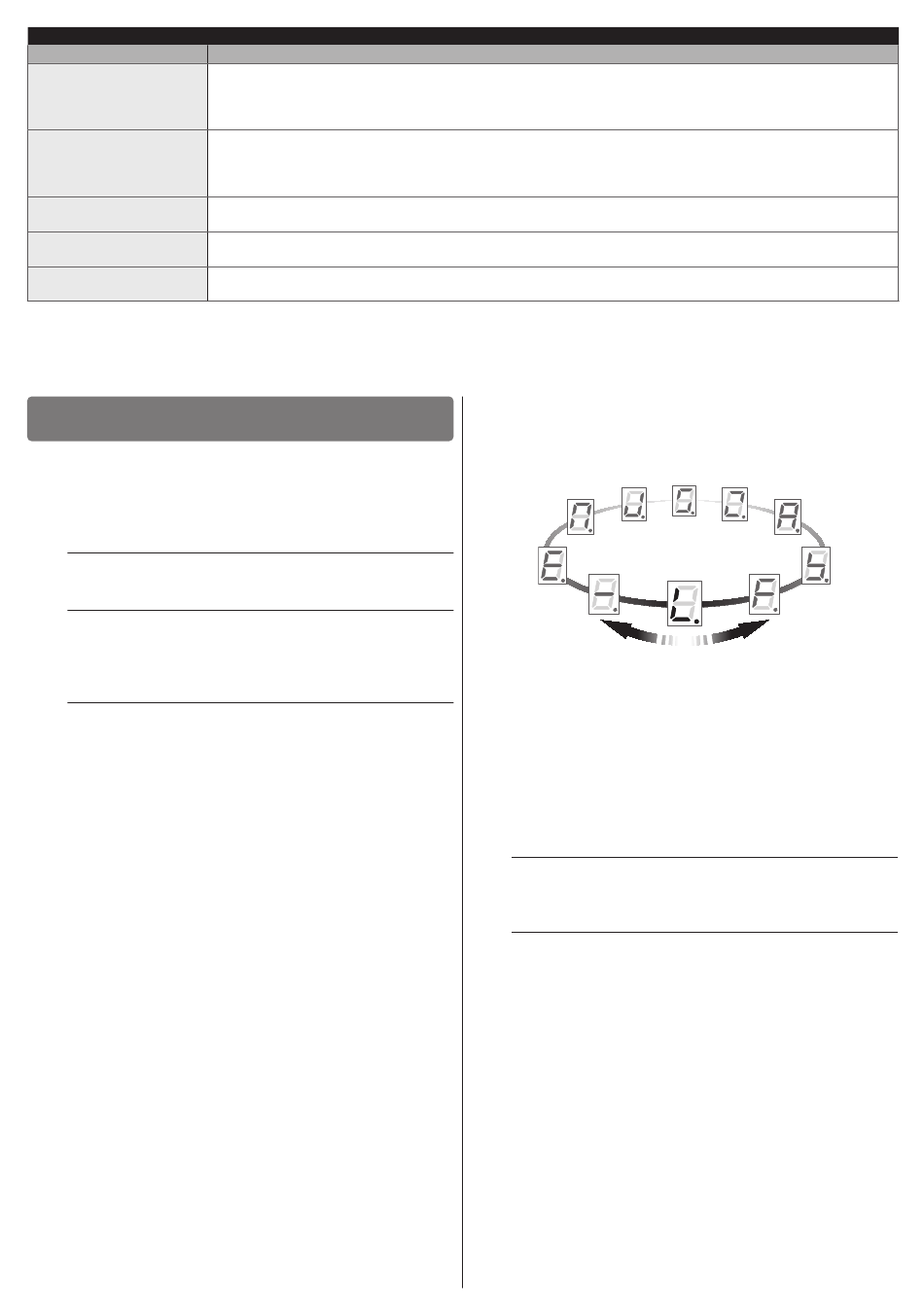

5.2 PROGRAMMATION DES POSITIONS
D'OUVERTURE ET DE FERMETURE DE LA
PORTE
Fonction présente dans le menu INSTALLATION.
Afin de déplacer l'automatisme de manière correcte, la centrale doit dé-
tecter la présence de photocellules électriques, le type de dispositifs de
sécurité raccordés à l'entrée STOP et ensuite mémoriser les positions
d'arrêt.
Vérifications préliminaires:
– vérifier que la courroie ou la chaîne dans le rail est correctement ten-
due
– vérifier l'équilibrage de l'automatisme (la porte déverrouillée par le
chariot moteur doit rester immobile dans chaque position d'ouverture)
– vérifier que le chariot moteur est verrouillé.
a
Si, lors de la procédure suivante, il faut déplacer la porte
à l'envers, il faut suivre la procédure décrite au chapitre
« Inverser le sens de rotation du moteur » (page 14).
a
Si, pendant la programmation des positions, la pro-
cédure est interrompue par une commande STOP ou
une intervention PHOTO, le mouvement sera arrêté et
la cause de l'arrêt sera signalée (voir « Tableau 19 »).
Après avoir vérifié la cause, il faudra reprendre la pro-
cédure là où elle a été interrompue en appuyant à nou-
veau sur les touches
ou
.
f
h
