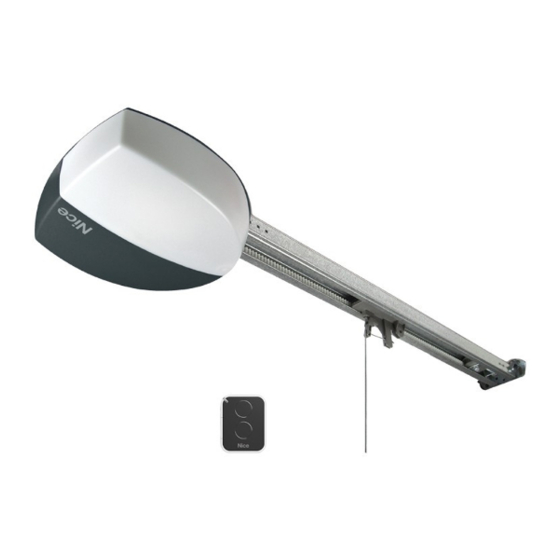

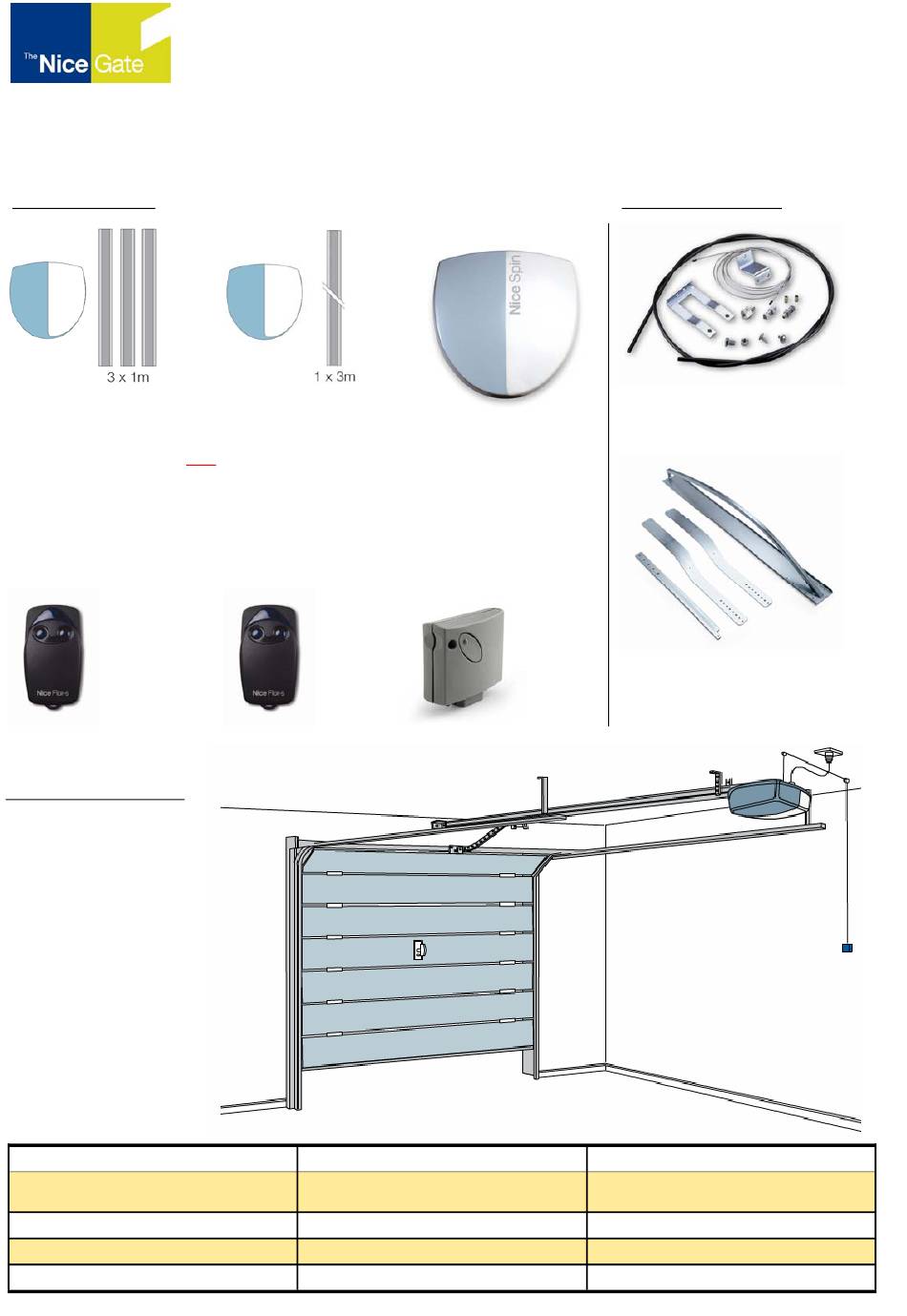

NOTICE SIMPLIFIÉE Installation d’un SPINBUS kit Les kit contiennent: Option pour SPIN kit : SPIN20KCE SPIN21KCE SPA2 1 opérateur 1 opérateur Kit de débrayage extérieur à câble électromécanique SN6021 électromécanique SN6021 acier sur poignée existante. avec logique de commande avec logique de commande et récepteur embrochable...
Page 2
Montage mécanique : Positionner les rails, faire attention à la position de la courroie : Dents vers l’intérieur, droite et pas tortillée. Assembler la tête du rail (fig1). Assembler les trois pièces à l’intérieur des deux étriers de jonctions F, en utilisant un marteau (fig2).
Page 3
Reconnaissance des accessoires : Après le branchement au secteur il faut faire reconnaître par la logique de commande les dispositifs connectés aux entrées Blue BUS et STOP. Avant cette phase, les leds L1 et L2 clignotent pour indiquer qu’il faut effectuer la reconnaissance des dispositifs. Attention : La phase de reconnaissance des dispositifs doit être exécutée même s’il n’y a pas d’accessoires connectés.
