Mesure de la puissance 1φ3W
Les mesures de puissance 1φ3W sont similaires aux mesures de puissance non équilibrée
3φ3W, sauf que la nomenclature est différente. Deux mesures de W
(ou W
) sont requises.
L2G
W
1φW

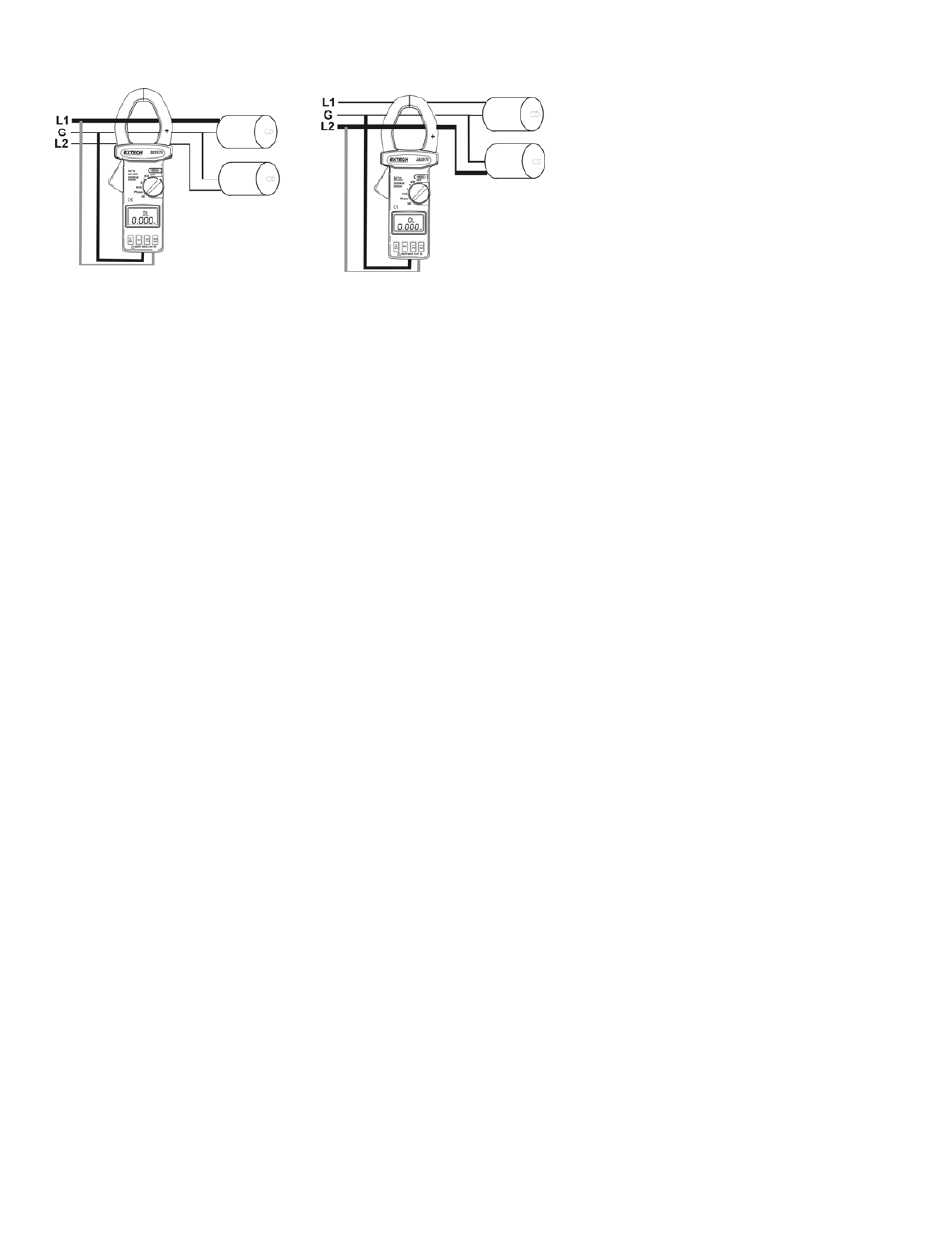

1. Mesure de WRS (ou W
L1G
a.
Mettez l'appareil sous tension avec la pince exempte de tout conducteur.
b.
Réglez le commutateur rotatif sur la position 3φ.
c.
Appuyez une fois sur le bouton 3φ ; le symbole 3φ3W s'affichera sur le côté
gauche de l'écran LCD. Le symbole W
W
.
RS (L1G)
d.
Si la lecture de puissance n'est pas égale à zéro, appuyez une fois sur le bouton
DCA/DCW ZERO pour la mettre à zéro.
e.
Insérez les fils d'essai dans les bornes d'entrée.
f.
Raccordez la borne COM (noire) à la masse.
g.
Raccordez la borne V (rouge) à la deuxième phase (L1).
h.
Serrez la pince autour de la même phase que celle raccordée à l'étape g. (L1).
i.
L'appareil sélectionnera automatiquement la gamme appropriée.
j.
Patientez jusqu'à ce que la lecture se stabilise, puis appuyez sur le bouton NEXT.
Le symbole W
(W
RS
la mémoire. Le symbole W
mesures W
(W
TS
L2G
2. Mesure de W
(or W
TS
L2G
a.
Débranchez les fils d'essai de la phase sur laquelle la pince était serrée lors de la
mesure précédente.
b.
Branchez le fil d'essai à la ligne L2.
d.
Si la lecture de puissance n'est pas égale à zéro, appuyez une fois sur le bouton
DCA/DCW ZERO pour la mettre à zéro.
e.
Serrez la pince autour de la ligne L2, sur laquelle le fil d'essai est branché.
f.
L'appareil sélectionnera automatiquement la gamme appropriée.
g.
Patientez jusqu'à ce que la lecture se stabilise, puis appuyez sur le bouton NEXT.
Le symbole W
(ou W
T
dans la mémoire,
3. Une fois le bouton NEXT appuyé après les mesures de W
W
), l'appareil ajoutera les deux valeurs et affichera le résultat sur l'écran LCD. Le
L2G
symbole W
s'affichera, accompagné de la valeur de la puissance non équilibrée
RST
1φ3W. Le facteur de puissance ne s'affiche pas en mode de puissance non équilibrée
1φ3W. Voir l'équation ci-dessous.
= W
= W
+ W
RST
RS(L1G)
TS(L2G)
)
clignotera, invitant l'utilisateur à mesurer
RS
) disparaîtra et la lecture W
L1G
(W
) clignotera, invitant l'utilisateur à prendre les
T
L2G
).
).
) disparaîtra. W
(ou W
L2G
TS
13
(ou W
) et W
RS
L1G
sera enregistrée dans
RS (L1G)
) est à présent enregistré
L2L2
(ou W
) et de W
(ou
RS
L1G
TS
382075 V2.2V 8/10
