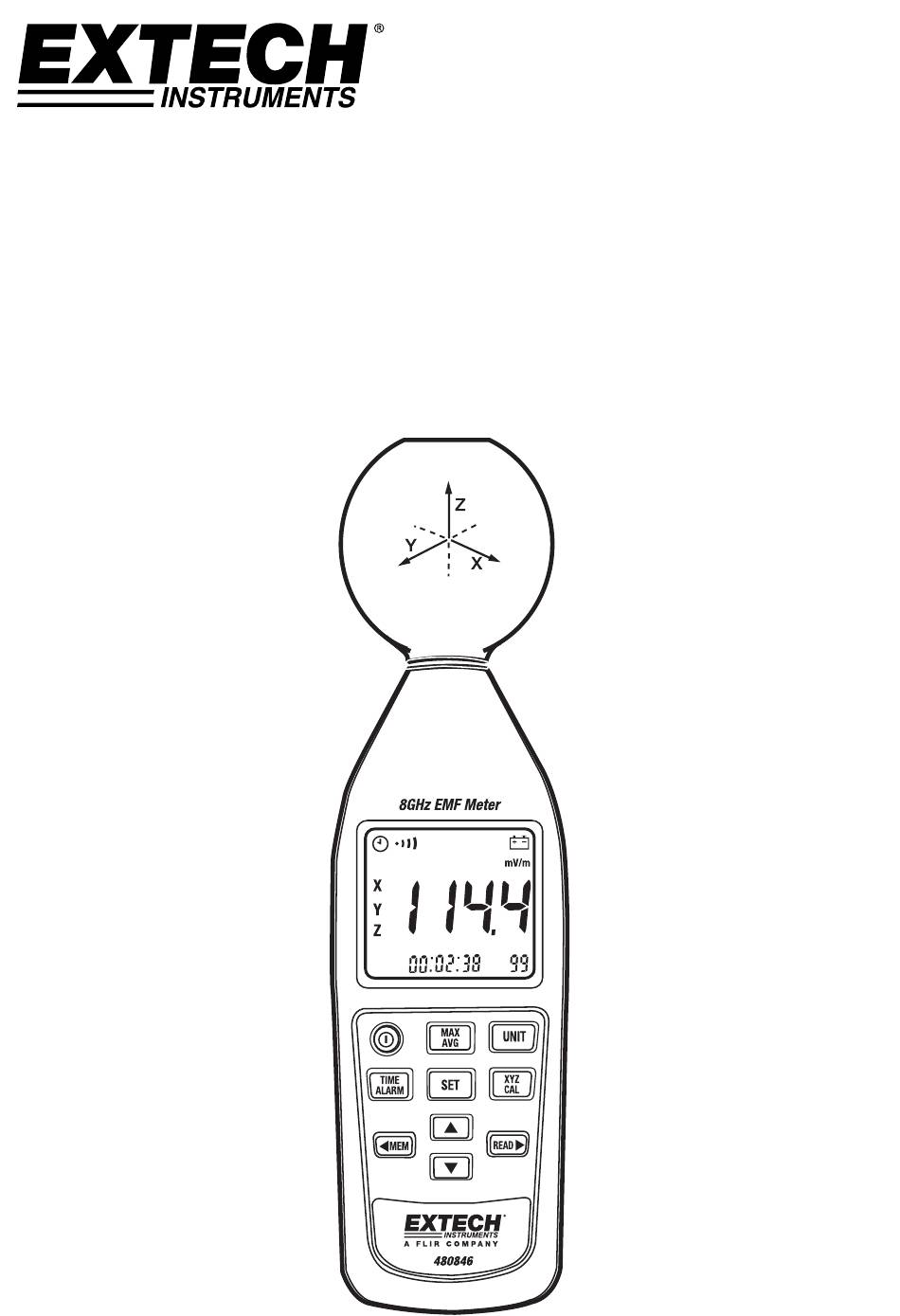

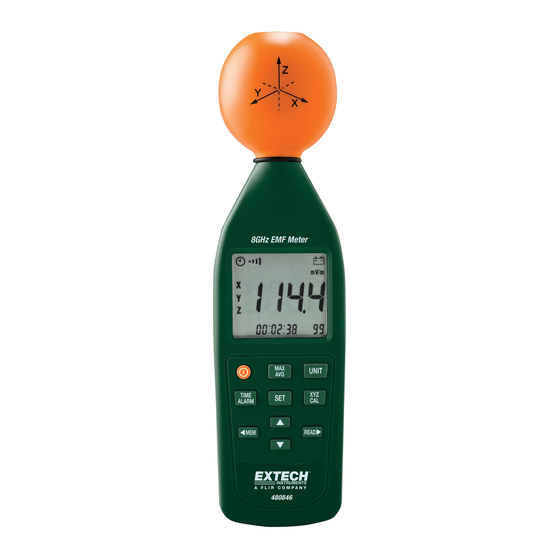

Manuel d'utilisation
Mesureur de champs
électromagnétiques RF
Modèle 480846

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments 480846

Sommaire des Matières pour Extech Instruments 480846

  • Page 1 Manuel d’utilisation Mesureur de champs électromagnétiques RF Modèle 480846...

  • Page 2: Informations Relatives À La Sécurité

    évalués de manière incorrecte et tendent à être sous-estimés. Avant d’utiliser tout appareil de mesure de puissance de champs, vous devez ainsi être certain que tous les composants de champ à mesurer se trouvent dans la gamme de fréquences de l’appareil de mesure. 480846-fr-FR_V4.3 09/14...

  • Page 3: Puissance De Champ Électrique

    à trois longueurs d’onde. Dans le champ proche, le rapport puissance de champ électrique (E)/puissance de champ magnétique (H) n’est pas constant, mesurez-les donc séparément. Dans le champ éloigné, cependant, mesurer une quantité de champ et calculer l’autre en conséquent se révèle suffisant. 480846-fr-FR_V4.3 09/14...

  • Page 4: Description Du Panneau Avant

     Appuyez sur cette touche pour accéder au mode de lecture manuelle de données . Appuyez à nouveau sur cette touche pour quitter ce mode.  Appuyez et maintenez enfoncée cette touche lors de la mise en marche du mètre pour désactiver la fonction de mise hors tension automatique. L’indicateur “ ” disparaît. 480846-fr-FR_V4.3 09/14...

  • Page 5: Description De L'écran Lcd

    (16). Y : Valeur mesurée de l’axe Y affichée. (17). X : Valeur mesurée de l’axe X affichée. (18). : Graphique à barres analogique indiquant la gamme dynamique mesurée de chaque axe (X,Y et Z) afin de pouvoir observer la tendance. 480846-fr-FR_V4.3 09/14...

  • Page 6: Fonctionnement

     Moyenne (AVG) : L’écran numérique affiche la moyenne des valeurs mesurées, l’indicateur “AVG” s’affiche.(Valeur RMS)  Moyenne maximale (MAX AVG) : L’écran numérique affiche la valeur de moyenne mesurée automatiquement la plus élevée, l’indicateur “MAX AVG” s’affiche.(Valeur PEAK) 480846-fr-FR_V4.3 09/14...
  • Page 7 (d). Densité de puissance calculée (W/cm Réglage du mode de résultat Le mode de résultat automatique est automatiquement activé lors de la mise en marche du mètre. Appuyez sur la touche MAX/AVG pour basculer entre les interfaces d’affichage des résultats : 480846-fr-FR_V4.3 09/14...

  • Page 8: Réglage De La Valeur Limite D'alarme (Alm)

    “ALM” et “▲” (le mode de réglage de l’alarme). Les quatre chiffres clignotants peuvent désormais être modifiés. 3. Appuyez sur la touche ▼ ou ▼ pour augmenter/diminuer la valeur. 4. Appuyez sur la touche SET pour enregistrer la nouvelle valeur et quitter. 480846-fr-FR_V4.3 09/14...

  • Page 9: Activation/Désactivation De L'alarme

    1. Appuyez sur la touche pour éteindre le mètre. 2. Appuyez et maintenez enfoncée la touche READ puis mettez à nouveau en marche le mètre pour désactiver la fonction de mise hors tension automatique, l’indicateur “ ” disparaît. 480846-fr-FR_V4.3 09/14...

  • Page 10: Prise De Mesures

    Remarque : Utilisez seulement le mode “Moyenne ” ou “Moyenne max.” lorsque les valeurs de mesures automatiques augmentent rapidement. Fonction Alarme Vous pouvez utiliser cette fonctionnalité sous les modes “Automatique”, “Automatique max.”, “Moyenne” et “Moyenne max.”. Lorsque la valeur mesurée automatiquement excède la valeur limite, une séquence de signaux sonores retentit. 480846-fr-FR_V4.3 09/14...

  • Page 11: Mémoire De Données

    2. Appuyez sur la touche ▼ ou ▲ pour sélectionner l’emplacement mémoire de votre choix. 3. Appuyez sur la touche UNIT pour sélectionner les unités de lecture. 4. Appuyez sur la touche XYZ/CAL pour sélectionner la lecture de l’axe du capteur désirée. ► 5. Appuyez sur la touche READ pour quitter. 480846-fr-FR_V4.3 09/14...
  • Page 12 2. Appuyez sur la touche  o u  pour régler la valeur des chiffres clignotants “hh:mm:ss” ou “YY/MM/DD”. 3. Appuyez sur la touche  ou  pour régler l’heure “hh:mm:ss” et la date “YY/MM/DD”. 4. Appuyez sur la touche SET pour enregistrer la valeur et quitter. 480846-fr-FR_V4.3 09/14...

  • Page 13: Facteur De Calibrage (Cal)

    50MHz 2.13 900 MHz 1.40 100MHz 1.37 1.8GHz 2.06 200 MHz 1.19 2.4GHz 0.66 300 MHz 0.69 3.5GHz 1.05 433 MHz 0.78 5.4GHz 2.20 500 MHz 1.38 8.0GHz 3.16 600 MHz 2.12 700 MHz 1.66 800 MHz 1.40 480846-fr-FR_V4.3 09/14...

  • Page 14: Installation Et Remplacement De La Pile

    Gamme de températures de rangement : -10 °C à +60 °C Gamme de taux d’humidité de rangement : 0% à 80 % du taux d’humidité Env. 67(L)  60(l)  247(L) mm Dimensions : Poids (pile incluse) : Env. 250 g 480846-fr-FR_V4.3 09/14...

  • Page 15: Spécifications Électriques

    Typique de 1 dB (f > 50 MHz) Déviation d’isotropie : Limite de surcharge : 10.61mW/cm (200V/m) 0,5 dB Réponse thermique (0 à 50 °C) : Copyright © 2014 FLIR Systems, Inc.  Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. www.extech.com  480846-fr-FR_V4.3 09/14...
