Mesures de puissance AC/DC
Mesures de puissance AC/DC 1φ2 W (W) et de facteur de puissance (PF)
PF
lag
600V
MAX CAT
Ne saisissez pas un conducteur avec la pince pendant que vous mettez à zéro
le champ magnétique résiduel de la mâchoire, avant que l'écran n'indique zéro.
1. Avec les mâchoires de la pince vides, mettez la pince ampère métrique sous tension en
positionnant le commutateur rotatif sur KW (voir la figure 3).
2. Insérez les fils d'essai dans les bornes d'entrée (fil noir dans COM et fil rouge dans « + »).
3. Connectez l'extrémité sonde du fil d'essai noir à la ligne neutre.
4. Connectez l'extrémité sonde du fil d'essai rouge à la ligne d'alimentation.
5. Serrez la pince de l'appareil sur le conducteur à l'endroit où le fil d'essai rouge est connecté.
6. L'appareil sélectionnera automatiquement la gamme appropriée.
7. Lisez les valeurs de Watt (milieu de l'écran) et PF (haut de l'écran) sur l'écran.
8. Appuyez sur le bouton READ pour faire défiler les doubles affichages KW+PF, A+V et KV+PF.
KW
ATTENTION
HOLD
Hz
OFF
V
1000A
KW
3 3W
3 4W
PF
lag
KW
600V
MAX
CAT

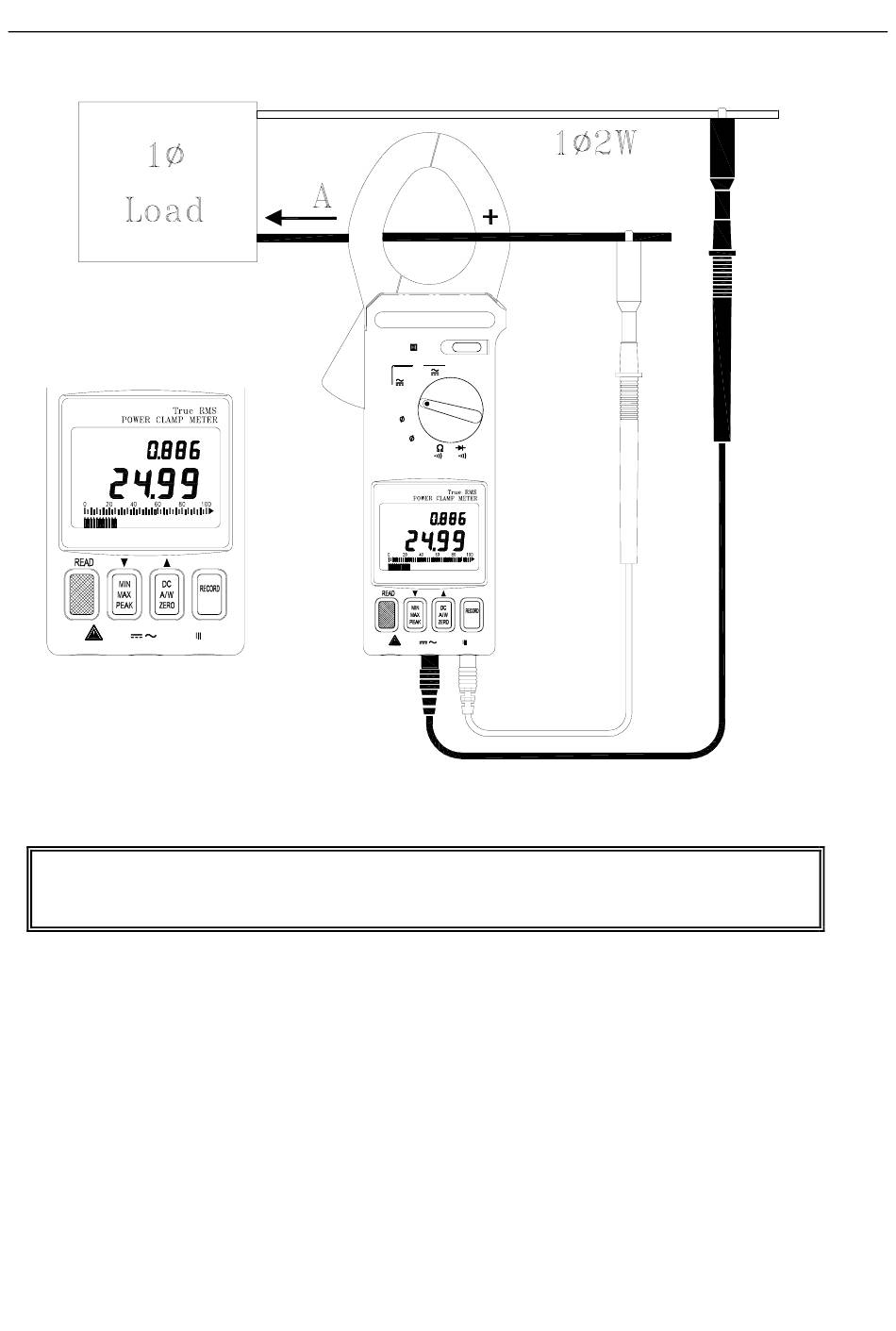

Figure 3
7
382068-EU-FR-V4.0 9/11
