Mise en route
Branchement des fils d'essai
Assurez-vous que le circuit testé ne comprend aucun composant pouvant être endommagé par 1 000 VDC ;
ces appareils comprennent notamment les condensateurs d'amélioration de facteur de puissance, les câbles
basse tension à isolation minérale, les gradateurs de lumière électroniques et les ballasts/démarreurs pour
lampes fluorescentes.
Pour la gamme MΩ, branchez le fil d'essai rouge à la borne d'entrée HI et le fil d'essai noir à la
borne d'entrée LO. Pour les fonctions 200 Ω et 600 V AC, branchez le fil d'essai rouge à la prise
d'entrée HI (droite) et le fil d'essai noir à la prise d'entrée COM (centre).

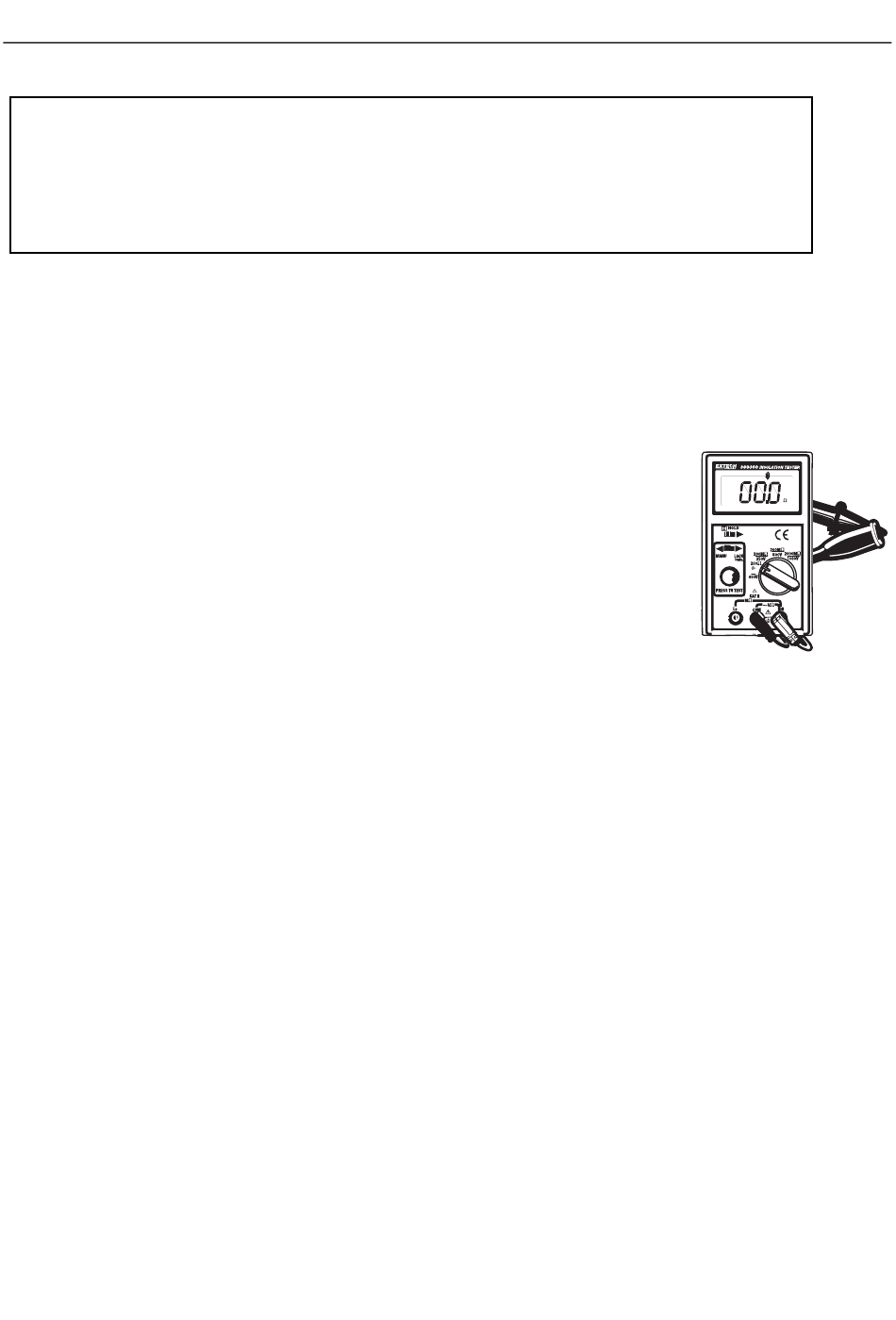

Vérification des fils d'essai
1.
Branchez le fil d'essai rouge à la borne d'entrée HI et le fil d'essai noir à la borne COM.
Positionnez le commutateur rotatif sur la gamme 200 Ω.
2.
3.
Placez le commutateur HOLD en position de repos gauche et le
commutateur MANU/LOCK en position MANUAL.
4.
Faites entrer les extrémités des fils d'essai en contact.
5.
Appuyez sur le bouton rouge TEST.
La lecture de la résistance doit être inférieure à 1 Ω et la tonalité doit
6.
retentir.
7.
Lorsque les fils ne sont pas en contact, l'affichage doit indiquer 1__
(dépassement de gamme).
8.
Toute lecture affichée différente des lectures décrites ci-dessus indique l'existence d'un
problème au niveau des fils d'essai. Les fils d'essai doivent être remplacés avant toute
réutilisation de l'appareil. Leur non-remplacement pourrait entraîner des dommages matériels
et des risques d'électrocution.
Avertissement
4
Model 380360-EU-FR-V.1.8-1/12
