Mise en service
Installation de la chaîne
Installez la chaîne en effectuant les opérations 1 à 5 ci-dessous à l'aide des cordons et accessoires
fournis.
Enceinte surround
arrière (droite)
Enceinte avant (droite)

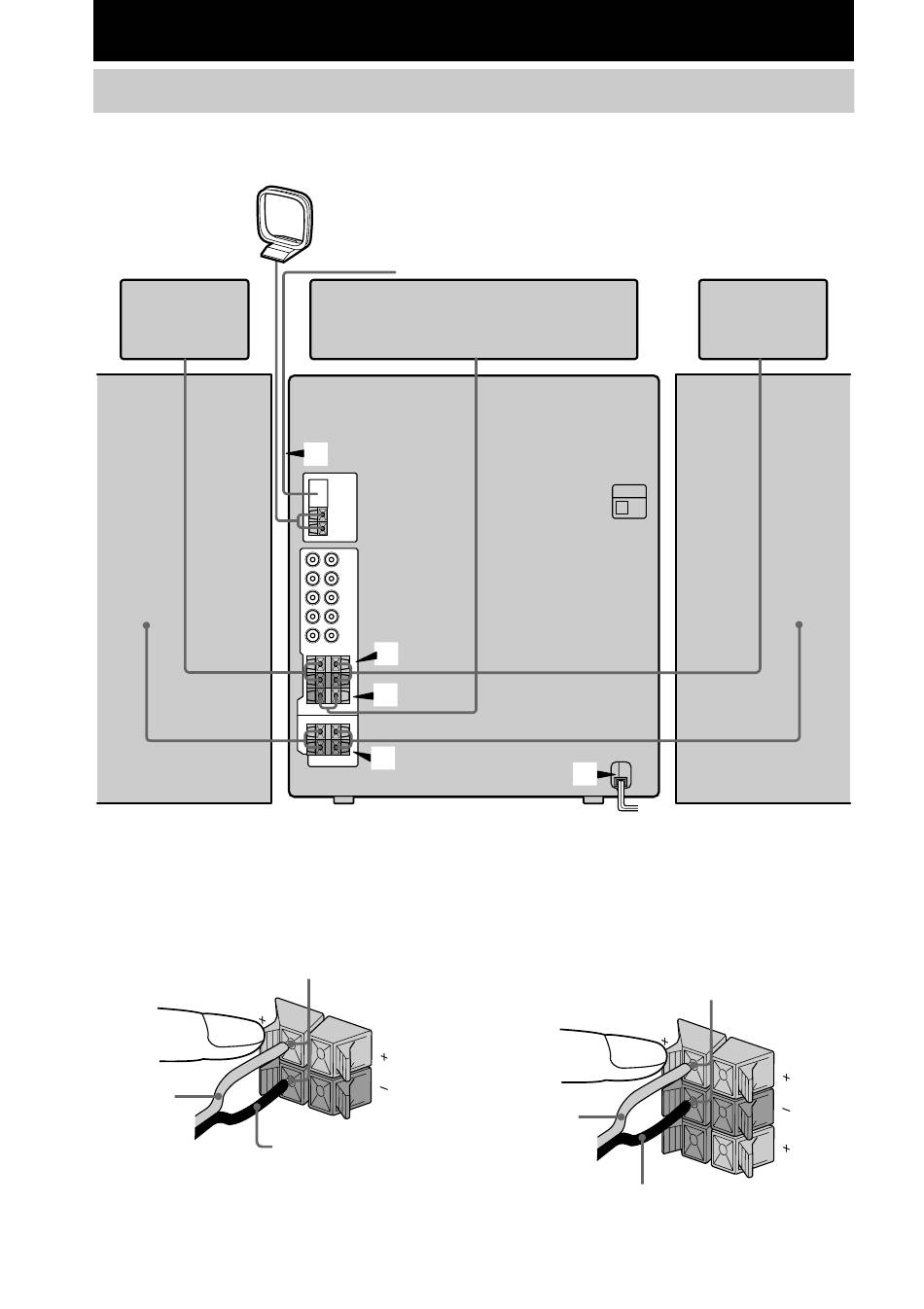

1 Raccordez les enceintes avant.
Raccordez les cordons d'enceinte aux
bornes FRONT SPEAKER comme sur la
figure ci-dessous.
N'introduisez que la partie dénudée.
Rouge/uni
(3)
6
Antenne-cadre AM
Antenne FM
Enceinte surround centrale
4
2
3
1
R
L
Noir/rayé (#)
5
2 Raccordez les enceintes surround
arrière.
Raccordez les cordons d'enceinte aux
bornes REAR SPEAKER comme sur la
figure ci-dessous.
N'introduisez que la partie dénudée.
R
Rouge/uni
(3)
Noir/rayé (#)
Enceinte surround
arrière (gauche)
Enceinte avant (gauche)
L
