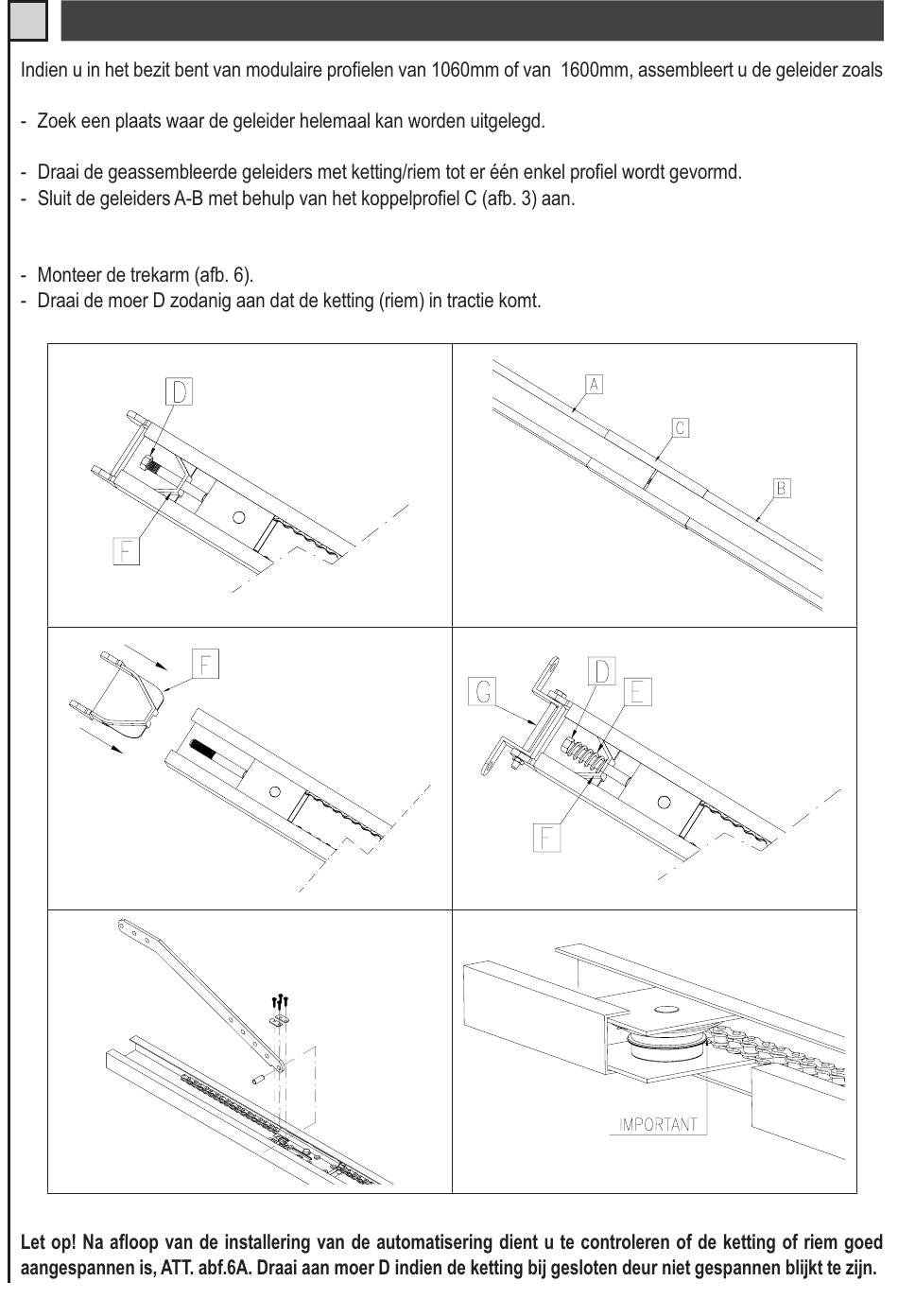

MONTAGE TRANSMISSIEGELEIDER

aangegeven staat in de procedure.
- Draai de moer D los terugloopsteun F (afb.2) weg.
- Breng het onderdeel F in de geleider (afb. 4).
- Breng de veer E aan en zet die met de daarvoor bestemde moer D vast. Monteer daarna het onderdeel G met schroef en moer M8 (afb. 5).
Afb. 2
Afb. 4
Afb. 6
80
Afb. 3
Afb. 5
Afb. 6A
