L'appareil est configuré de manière à pouvoir être utilisé sans avoir à modifier les paramètres, ce qui répond à la grande
majorité des mesures à effectuer. Pour la plupart des mesures, il vous suffit donc de sélectionner la fonction en tournant
le commutateur et d'appuyer sur le bouton TEST.
Toutefois, vous avez la possibilité de paramètrer l'appareil et les mesures à l'aide des touches de fonction et du SET-UP
(voir § 4). Si vous souhaitez enregistrer vos résultats de mesures, reportez vous au § 6.
Vous trouverez les définitions de toutes les abréviations au § 10.
L'utilisateur est considéré comme étant au potentiel de la terre de référence. Il ne doit donc pas être isolé de la terre : il ne
doit pas porter de chaussures isolantes, de gants isolants et ne pas utiliser d'objet en plastique pour appuyer sur le bouton TEST.
3.1. MESURE DE TENSION
3.1.1. RÉALISATION D'UNE MESURE

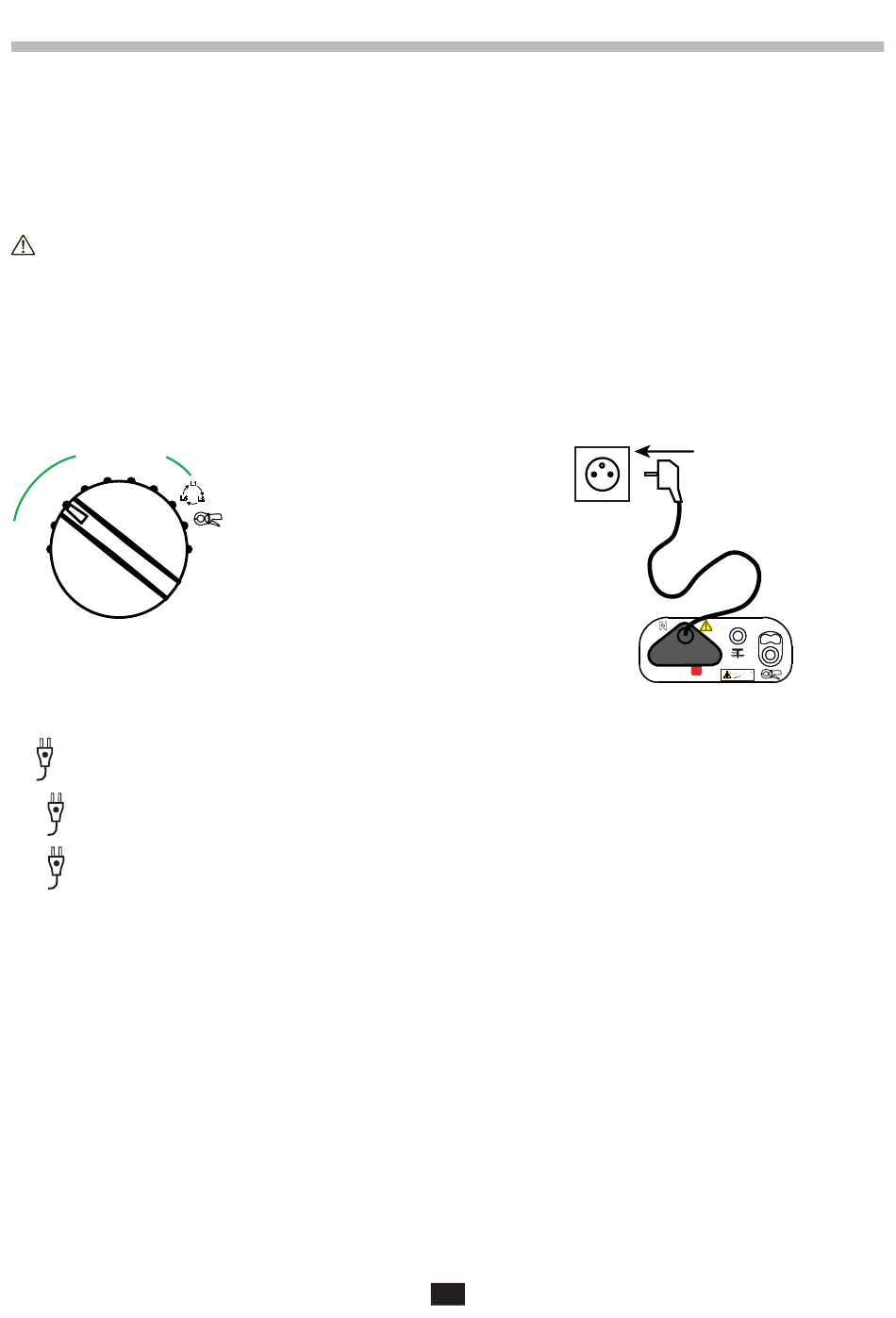

Placez le commutateur sur
une des six positions RCD.
LOOP /
RCD
300mA
500mA
100mA
var.
30mA
L3
10mA
OFF
La prise secteur du cordon tripode est marquée d'un point blanc de repérage. Vous trouverez sur l'afficheur :
L
: si la phase se trouve sur la broche de droite de la fiche secteur lorsque le point blanc est au dessus.
„
L
: si la phase se trouve sur la broche de gauche de la fiche secteur lorsque le point blanc est au dessus.
„
L
L
: si l'appareil ne peut pas déterminer où est la phase, probablement parce que le PE n'est pas connecté ou que les
„
conducteurs L et PE sont permutés.
Remarque : la borne indiquée comme étant L est celle qui a la tension la plus élevée par rapport au PE, ce qui ne veut pas dire
que l'autre borne n'est pas sous tension dangereuse.
3. UTILISATION SIMPLE
L1
L2
SET-UP
Connectez le cordon au bornier de l'appareil d'un côté et au
dispositif à tester de l'autre.
12
N
600V CAT III
L2
L3
L1
PE
L
>
550V
