6.2 Fixation des brides

Après avoir choisi le point de fixation le plus approprié pour la bride avant [14] au vantail du por-
tail, pour déterminer la cote de hauteur, effectuer le dimensionnement, le positionnement et la
fixation de la bride arrière [13]. Se nécessaire, raccourcir la bride arrière [13] d'après la mesure
(S) du Tab. 6.1.
- Après avoir fixé la bride arrière [13] en suivant les mesures indiquées à la page 10, effectuer
la fixation de la bride avant [14] sur le portail.
- Lorsque le portail est complètement fermé, positionner la bride avant [14] en respectant la
mesure (L). Vérifier que les brides avant [13] et arrière [14] sont correctement mises à niveau
selon les indications fournies par les figures suivantes, et fixer la bride avant [13] au portail.
REMARQUE : En cas de besoin, il est possible de tourner et de fixer la bride avant [14] comme
indiqué dans les figures [B], la position de l'opérateur sera ainsi plus haute de
40 mm environ.
i
La configuration [A] est conseillée pour une plus grande résistance mécanique.

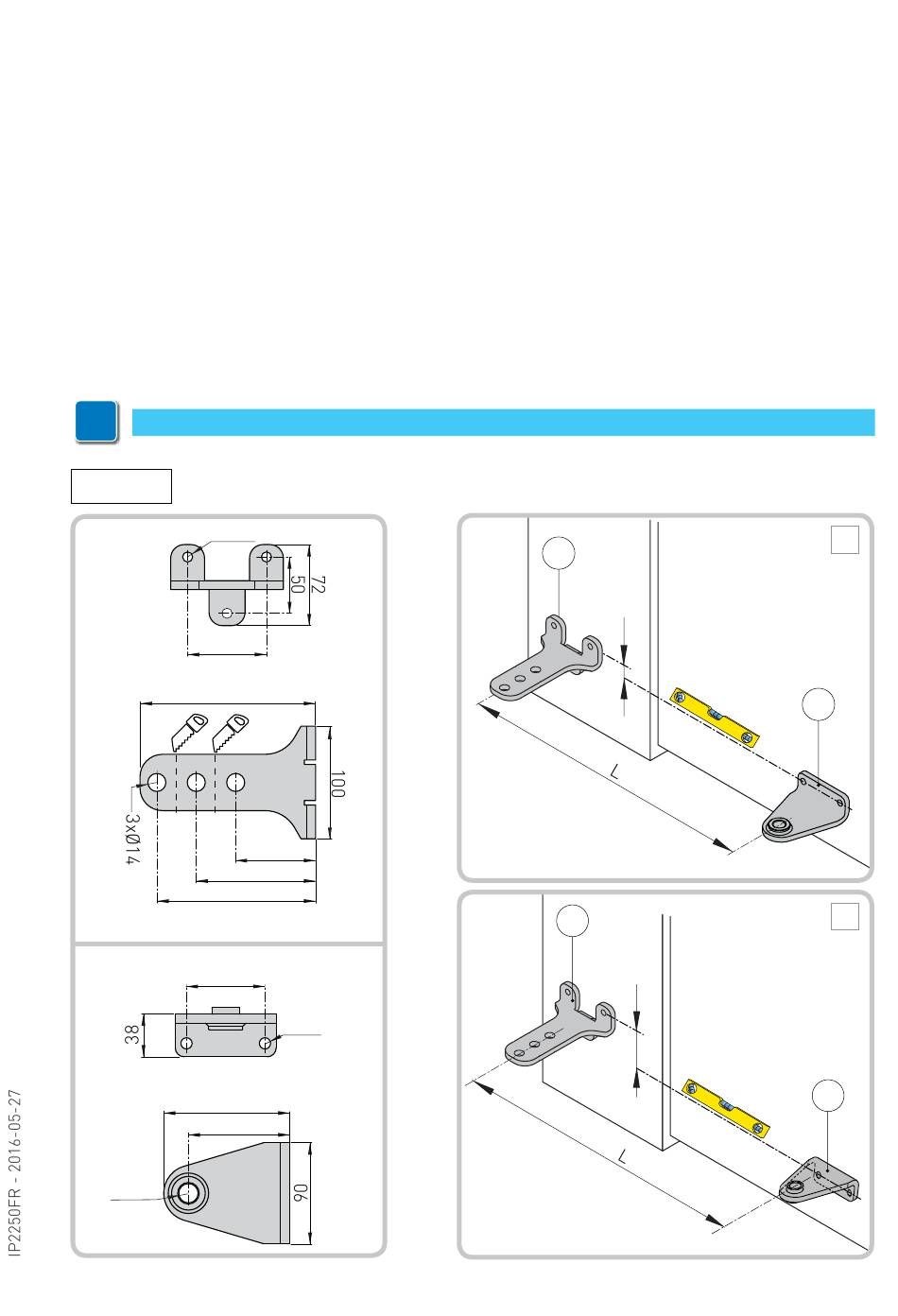

PWR25H
3xØ9
70
155
110 (S)
140 (S)
70
112
90
Ø17,2
80 (S)
2xØ9
13
43
13
87
51
A
14
B
14
