SEÇÃO 3

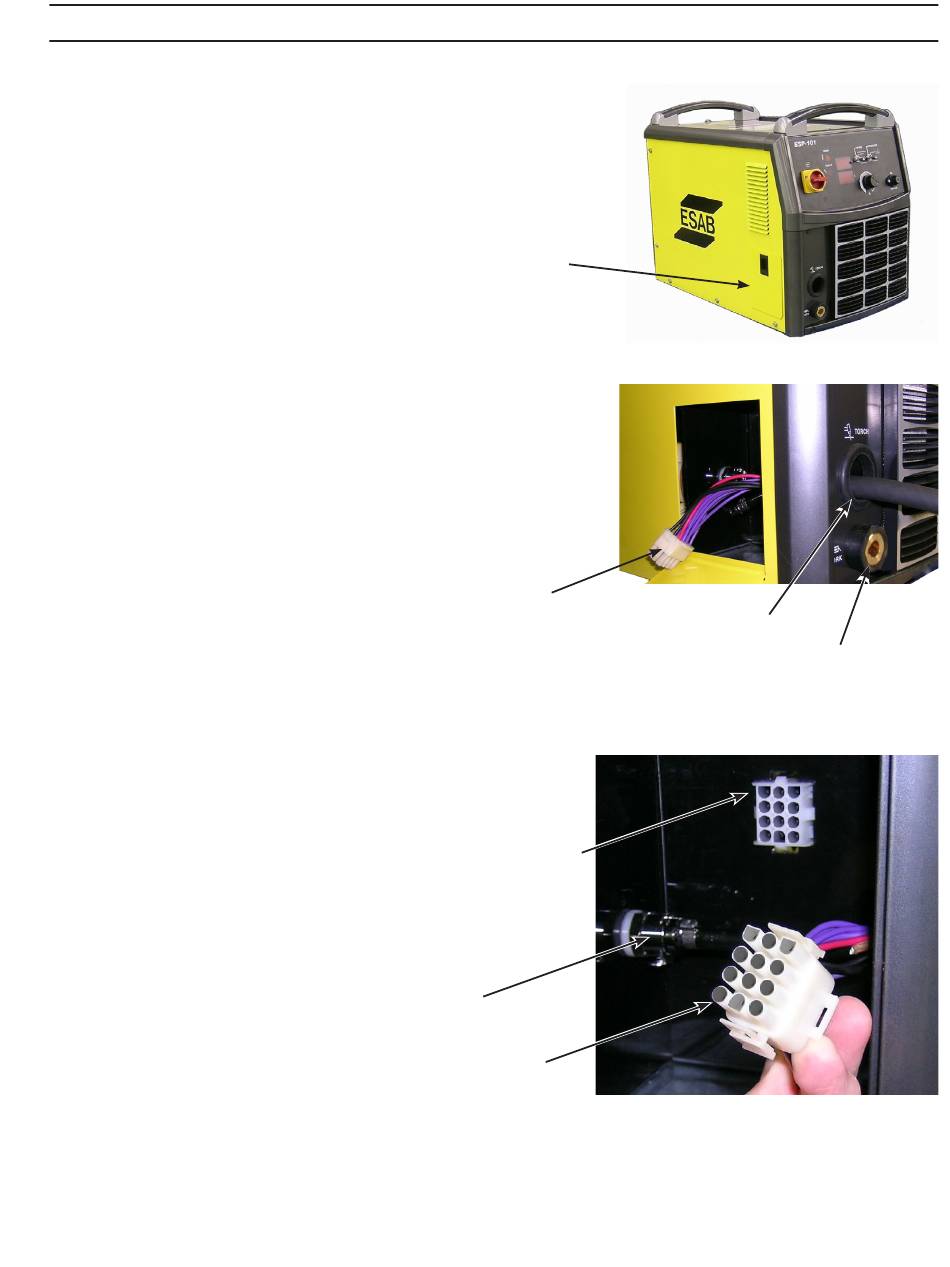

3.9 Instalação da tocha PT-37
1. Abra a porta de acesso do fio no lado esquerdo do ESP-101.
2. Passe o cabo da tocha através da abertura de acesso na
frente do console.
3. Conecte o receptáculo do cabo da tocha no receptáculo do
painel. Verifique a orientação dos soquetes para assegurar
um encaixe correto.
4. Conecte a mangueira de ar à conexão rápida.
5. Insira o plugue do cabo de trabalho no soquete do cabo de
trabalho na frente do console e gire no sentido horário até
que fique firme.
6. Feche a porta de acesso ao fio da tocha.
Porta de acesso ao fio da tocha
Receptáculo macho do cabo da tocha
Receptáculo do painel
Mangueira de ar
Receptáculo macho do cabo da tocha
Abertura de acesso ao fio da tocha
127
INSTALAÇÃO
Soquete do cabo de trabalho
