Alimentation électrique Infinity PS250 (PS250)

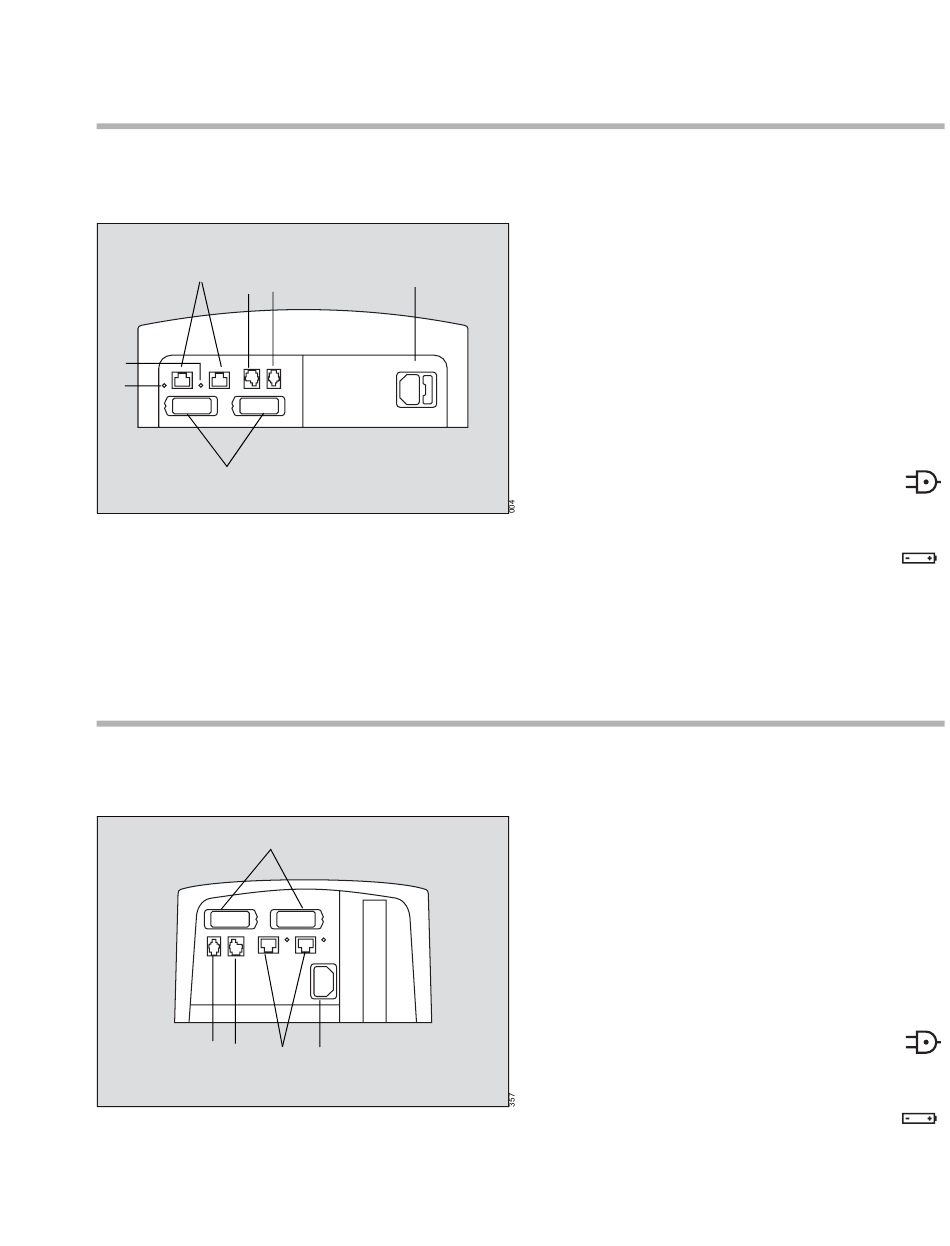

Le schéma suivant montre la partie inférieure
de la PS250.
A
C
B
F
F
E
Alimentation électrique de l'Infinity P2500 (P2500)
Le schéma suivant montre la partie inférieure
de la P2500.
A
E
D
C
Notice d'utilisation Infinity Acute Care System – Monitorage VG2
D
B
A Prises du réseau Infinity
B Connecteur d'appel infirmière
C Connecteur du protocole exportation
D Connexion du cordon d'alimentation
E Deux connecteurs interchangeables du
câble système : l'un pour le M540, l'autre
pour le Cockpit
F LED de la connexion réseau
Le panneau avant du PS250 contient les deux LED
suivantes :
– Alimentation électrique – s'allume en
vert lorsque le dispositif est connecté
à l'alimentation CA.
– Témoin de batterie – la LED jaune s'al-
lume brièvement au démarrage et en si-
tuation d'erreur (par exemple, en cas de
batterie défectueuse).
A Deux connecteurs interchangeables du
câble système : l'un pour le M540, l'autre
pour le Cockpit
B Connexion du cordon d'alimentation
C Connecteur au réseau Infinity
D Connecteur d'appel infirmière
E Connecteur du protocole exportation
Le panneau avant du P2500 contient les deux LED
suivantes :
– Alimentation électrique – s'allume en
vert lorsque le dispositif est connecté
à l'alimentation CA.
– Témoin de batterie – la LED jaune s'al-
lume brièvement au démarrage et en si-
tuation d'erreur (par exemple, en cas de
batterie défectueuse).
