Fréquence respiratoire par impédance (FRi)
Connexion du jeu de câbles pour le monitorage 12 dérivations

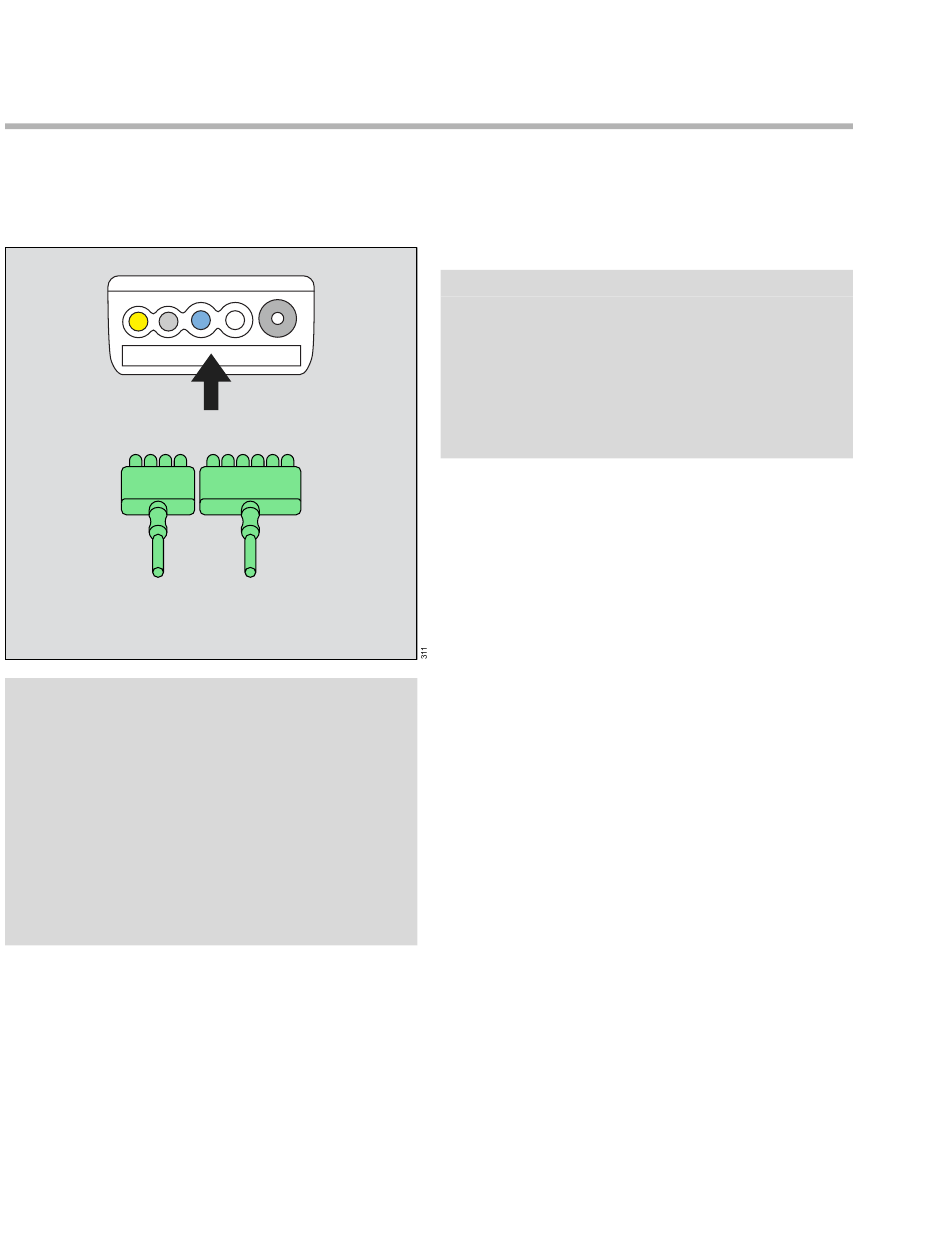

1 Insérer le jeu de câbles à 4 brins (B) et le jeu de
câbles à 6 brins (C) dans le connecteur ECG
encastré (A) sur le côté du M540.
B
REMARQUE
Un jeu de câbles ECG peut rester dans le connec-
teur ECG du M540 sans être réellement connec-
té. S'assurer que tous les jeux de câbles ECG
sont fermement enfoncés dans le connecteur
ECG du M540.
La plupart des MonoLead comportent un numéro
sur le jeu de câbles indiquant le nombre d'électro-
des à connecter. Lors de la connexion d'une Mo-
noLead, s'assurer que le numéro se trouve dans
le même sens que l'affichage du M540.
202
A
C
Notice d'utilisation Infinity Acute Care System – Monitorage VG2
2 Connecter le jeu de câbles au patient. Pour des
informations sur l'application des électrodes sur
le patient, se référer aux illustrations à partir de
la page 173.
REMARQUE
Lors de l'utilisation d'un jeu de câbles ECG
à 12 brins dont les fils sont torsadés, il est con-
seillé d'enrouler le jeu de câbles à 6 brins dans le
même sens que le jeu de câbles à 4 brins afin
d'éviter tout artefact. Par exemple, les deux jeux
de câbles doivent être soit enroulés vers le pa-
tient, soit vers l'extérieur.
