CONNEXIONS DE CÂBLAGE
Vérifi er que l'alimentation électrique du dispositif est débranchée. Ne pas acheminer le câblage de commande
dans la même conduite que le câblage d'alimentation CA.
Le câble métallique est prévu pour aider à l'installation d'une boîte de connexion au mur ou il peut être
acheminé par le poste de commande monté à côté de la porte permettant aux fi ls d'être acheminés dans la
même conduite que les dispositifs de commande. Le capteur photoélectrique peut aussi recevoir une conduite
fi letée de 1/2 po.

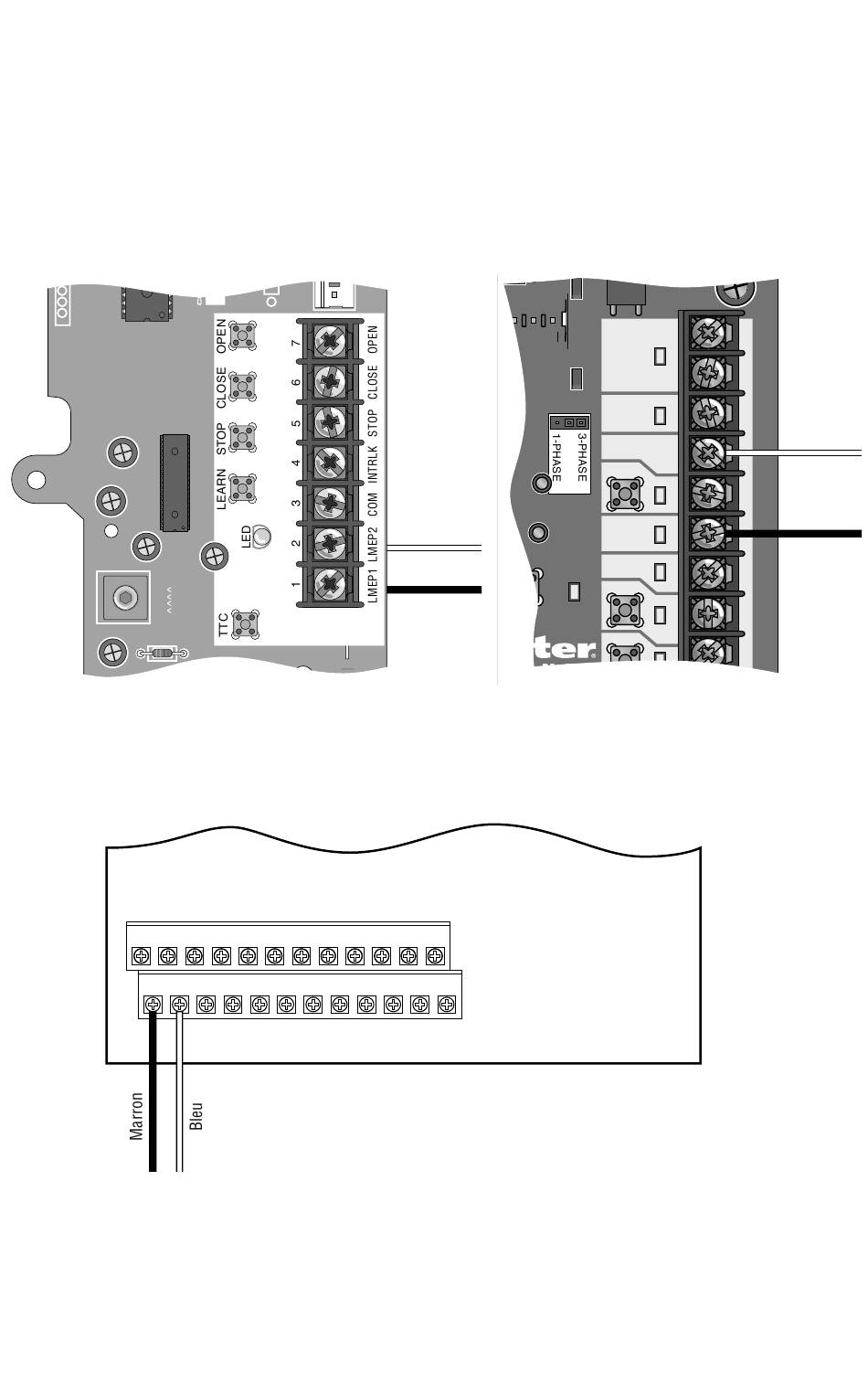

Connecter le capteur photoélectrique comme illustré ci-dessous pour votre type d'actionneur. Le câblage est
sensible à la polarité. S'assurer que le câblage est installé comme indiqué ci-dessous.
LOGIQUE DE GAMME INTERMÉDIAIRE
Tableau de commande
MODÈLES D'ACTIONNEUR DE PORTE COMMERCIAL FDC, FDCL, FDOA ET FDOB
13 14 15 16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8 9 10 11 12
Bleu
Marron
J2
12
LOGIC 4
24VAC
POWER
24VAC
TIMER
DEFEAT
COMMON
MAS
LMEP:
TTC
TIMER
EDGE:
ENABLE
OPEN
3
CLOSE
Tableau de commande
Tableau de commande
Bleu
Marron
