Sommaire des Matières pour BenQ PB2250

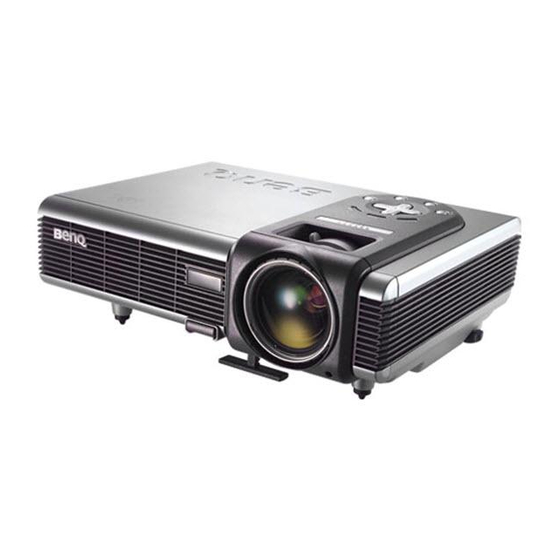

- Page 1 Téléchargé depuis www.lampe-videoprojecteur.info Projecteur numérique PB2250 Série mobile Manuel de l'utilisateur Bienvenue...
-
Page 2: Clause De Non-Responsabilité
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d'adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d'y apporter des modifications à tout moment sans notification préalable. -
Page 3: Table Des Matières
Table des matières Consignes de sécurité importantes ....... 1 Introduction ............5 Caractéristiques du projecteur ..........5 Contenu de l'emballage ............6 Autres accessoires (selon pays) ..............6 Accessoires disponibles en option ..............7 Vue extérieure du projecteur ..........7 Faces avant et supérieure ................7 Face arrière ......................7 Face inférieure ....................7 Commandes et fonctions ............ - Page 4 Système de menus ..................23 Utilisation des menus .................. 24 1. Menu Image ..................... 25 2. Menu Image pro ..................26 3. Menu Configuration ................27 4. Menu Avancé ................... 28 5. Menu Informations ................. 30 Entretien ............... 31 Entretien du projecteur .............31 Nettoyage de la lentille .................
-
Page 5: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur BenQ a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d'équipements informatiques. Cependant, dans l'optique d'une utilisation sans danger, il importe que vous suiviez les instructions du présent manuel ainsi que celles apposées sur le produit. -
Page 6: Consignes De Sécurité
électronique tant Cet appareil peut afficher des images que le projecteur n'est pas renversées pour des configurations débranché. de montage au plafond. Pour garantir une installation fiable de l'appareil, utilisez le kit de montage au plafond BenQ. Consignes de sécurité importantes... -
Page 7: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) Évitez de placer le projecteur dans l'un N'obstruez pas les orifices de des environnements ci-dessous. ventilation. - Espace réduit ou peu ventilé. L'appareil - Ne placez pas l'appareil sur une doit être placé à une distance minimale de couverture, de la literie ou toute autre 50 cm des murs ;... - Page 8 à proximité. Tout déversement pourrait être à l'origine d'une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation. Une charge trop élevée risque non seulement d'endommager le projecteur, mais également d'être à l'origine d'accidents et de blessures corporelles.
-
Page 9: Introduction
Introduction Caractéristiques du projecteur D'une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes : • Fonction sélectionnable de protection par mot de passe • Appareil portable ultracompact •... -
Page 10: Contenu De L'emballage
Contenu de l'emballage Le projecteur est livré avec les câbles requis pour une connexion à un PC et à un équipement vidéo. Déballez le colis avec précaution et vérifiez qu'il contient tous les éléments mentionnés ci-dessous. Si l'un de ces éléments fait défaut, contactez votre revendeur. Projecteur Sacoche de Manuel de... -
Page 11: Accessoires Disponibles En Option
Accessoires disponibles en option Adaptateur Macintosh Wireless Pro Module de lampe 200 W Presentation Plus Kit de montage au plafond Câble vidéo composantes Vue extérieure du projecteur Faces avant et supérieure Tableau de commande externe (voir page pour plus d'informations) Molettes de mise au Emplacement point et de zoom... -
Page 12: Commandes Et Fonctions
Commandes et fonctions Tableau de commande externe PB2250 Left Right Alimentation (pour plus Auto (pour plus d'informations, d'informations, reportez-vous aux reportez-vous à la page 20) pages et 22.) Détermine automatiquement le Permet d'allumer ou d'éteindre le meilleur paramétrage pour l'image projecteur. -
Page 13: Description De La Télécommande
Description de la télécommande Alimentation Page Up (Page précédente)/ Page Down Arrêt sur image (Page suivante) 5Haut Auto 3 Gauche / Droite 4 Source Menu Blank (Vierge) 6 Bas Auto AUTO Preset (Prédéfini) Trapèze Fonctions Description Permet d'allumer ou d'éteindre le projecteur. Pour plus Alimentation d'informations, reportez-vous aux pages et 22. -
Page 14: Portée Efficace De La Télécommande
Source Permet de sélectionner successivement le signal d'entrée RVB, , S-Vidéo ou vidéo. Pour plus d'informations, vidéo composantes reportez-vous à la page 19. Blank (Vierge) Permet de masquer l'image. Pour plus d'informations, reportez- vous à la page 22. Preset (Prédéfini) Selon le signal d'entrée sélectionné, plusieurs options de configuration de l'image sont disponibles : mode couleurs vives, mode présentation, mode jeux, mode vidéo, mode cinéma et... -
Page 15: Positionnement Du Projecteur
II. Au plafond, devant l'écran : pour suspendre le projecteur au plafond en face de l'écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond. Une fois le projecteur allumé, sélectionnez l'option via les options de menu Avancé... -
Page 16: Identification De La Taille De Projection Souhaitée
La distance entre la lentille du projecteur et l'écran, le réglage du zoom et le format vidéo ont chacun une incidence sur la taille de l'image projetée. BenQ vous fournit des tableaux de dimensions pour écrans 16:9 et 4:3 afin de vous aider à déterminer l'emplacement optimal de votre projecteur. - Page 17 Tailles d'affichage (rapport largeur/hauteur 4:3) Distance p/r Diagonale Distance p/r à Diagonale à l'écran Zoom Zoom l'écran Zoom Zoom minimum maximum minimum maximum pieds pouces pieds pouces pieds pouces mètres mètres mètres 2,49 29,9 3,05 36,6 0,62 62,2 0,76 76,2 3,73 44,8 4,57...
-
Page 18: Connexions
Connexions Pour connecter la source d'un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Veillez à brancher les câbles correctement. Connexion à un ordinateur portable ou un PC Câble VGA Vers entrée RVB Câble USB... -
Page 19: Connexion D'appareils À L'entrée Vidéo Composantes
Connexion d'appareils à l'entrée vidéo composantes Câble vidéo composantes (disponible en option) YPbPr Équipement AV Le projecteur prend en charge plusieurs modes d'affichage de télévision haute définition, dont : • Lecteur VHS numérique (D-VHS) • Lecteur DVD • Récepteur TVHD pour antenne •... - Page 20 Appareil vidéo Câble vidéo Câble audio Si l'image vidéo sélectionnée ne s'affiche pas à la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez si cette dernière est sous tension et fonctionne convenablement. Vérifiez également si les câbles de signal sont bien connectés. Connexions...
-
Page 21: Fonctionnement
à compter de la mise sous tension. Peu après le Left Right démarrage, le logo BenQ par défaut apparaît. Si vous êtes invité à entrer un mot de passe, utilisez les flèches pour introduire les quatre chiffres du mot de passe, puis sélectionnez Auto. - Page 22 à l'écran. Contactez votre revendeur ou votre centre de services local pour décoder ce code. Pour obtenir un meilleur service, enregistrez votre projecteur sur le site Web BenQ.com. Modification du mot de passe 1. Ouvrez le menu à l'écran, puis sélectionnez Configuration >...
-
Page 23: Changement De Signal D'entrée
Changement de signal d'entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Pour sélectionner les sources d'entrée en alternance, appuyez sur le bouton Source du tableau de commande du projecteur ou de la télécommande. La source sélectionnée est indiquée dans le coin inférieur droit de Right Left l'écran pendant 3 secondes. -
Page 24: Réglage De L'image
Réglage de l'image Réglage de la hauteur Le projecteur est pourvu d'un pied de réglage à dégagement rapide et de 2 pieds de réglage arrière. Ils permettent de régler la hauteur de l'image et l'angle de projection. Pour régler le projecteur, procédez comme suit : Soulevez le projecteur et appuyez sur le bouton pour dégager le pied... -
Page 25: Correction Trapézoïdale
Correction trapézoïdale Il y a distorsion trapézoïdale lorsque le bas ou le haut d'une image projetée est sensiblement élargi. C'est le cas lorsque le projecteur n'est pas perpendiculaire à l'écran. Pour remédier à ce problème, suivez les étapes ci-dessous. 1. Réglez la hauteur du projecteur. Right Left 2. -
Page 26: Masquage De L'image
Masquage de l'image Pour attirer l'attention du public sur le présentateur ou économiser de l'énergie lorsque le projecteur n'est pas utilisé, vous pouvez utiliser le bouton Blank pour masquer l'image à l'écran. Appuyez de nouveau sur le bouton Blank pour restaurer l'image. Lorsque l'image est masquée, le message «... -
Page 27: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus OSD varient en fonction du type de signal sélectionné. Fonctions disponibles lors de la réception de tous les types de signal Vidéo/S-Vidéo/Vidéo Sous-menu composantes Mode prédéfini Mode prédéfini Trapèze Trapèze Luminosité... -
Page 28: Utilisation Des Menus
Utilisation des menus Le projecteur offre une fonction d'affichage des menus à l'écran permettant d'effectuer différents réglages et paramétrages. L'exemple suivant illustre le réglage du paramètre Trapèze. Appuyez sur le bouton Menu pour Réglez les valeurs de trapèze à l'aide des boutons 3 Gauche / afficher les menus à... -
Page 29: Menu Image
1. Menu Image FONCTION DESCRIPTION Les modes prédéfinis vous permettent d'optimiser le réglage de l'image en fonction du type de programme que vous souhaitez projeter. Entrée de signal PC Mode présentation : il est conçu pour les présentations ; il offre une plus grande luminosité. -
Page 30: Menu Image Pro
2. Menu Image pro FONCTION DESCRIPTION Permet le meilleur ajustement de l'image à l'écran. Dim. auto 1. Activé 2. Désactivé Deux réglages de rapport H/L sont possibles. Rapport haut./larg. 1. 4:3 (standard) 2. 16:9 (écran large) Règle la position horizontale de l'image projetée. -
Page 31: Menu Configuration
3. Menu Configuration FONCTION DESCRIPTION Activé Désactivé Muet Règle le volume. Volume Détermine le temps d'attente avant la désactivation de l'affichage OSD Délai OSD lorsque vous n'actionnez aucun bouton. Cette durée est comprise entre 5 et 60 secondes. Rétablit les paramètres par défaut. Réinitialiser Règle la température des couleurs*. -
Page 32: Menu Avancé
Permet à l'utilisateur de sélectionner le logo à afficher lors de la phase de Écran de démarrage du projecteur. Trois modes sont disponibles : par défaut (logo veille BenQ), écran noir et écran bleu. Fonctionnement... -
Page 33: Mode Haute Altitude
Ce mode convient à l'utilisation du projecteur dans des conditions extrêmes, telles qu'à des températures élevées ou en altitude. Il est recommandé de sélectionner le mode Haute altitude lorsque vous utilisez le projecteur à plus de 1 000 m d'altitude et lorsque la température dépasse les 40 °C. -
Page 34: Menu Informations
5. Menu Informations Ce menu vous indique l'état de fonctionnement actuel du projecteur. FONCTION DESCRIPTION Indique la source actuelle du signal. Source Indique la résolution native du signal d'entrée. Résolution Mode Indique le mode sélectionné dans le menu Image prédéfini Affiche le nombre d'heures d'utilisation de la lampe. -
Page 35: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d'autres pièces doivent être remplacées. -
Page 36: Informations Relatives À La Lampe
Informations relatives à la lampe Message d'avertissement Lorsque le voyant de la lampe est rouge ou qu'un message conseillant de remplacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire l'éclatement de la lampe. - Page 37 Pour éviter de vous blesser les doigts et/ou de détériorer la qualité de l'image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée. Cette lampe contient du mercure. Mettez la lampe au rebut conformément aux réglementations locales relatives à...
-
Page 38: Informations Relatives À La Température
Étape 7. Replacez le couvercle du compartiment de la lampe, puis resserrez la vis. Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension. Réinitialisez la durée totale de fonctionnement de la lampe à chaque remplacement. Ne la réinitialisez pas si la lampe n'a pas été... -
Page 39: État Et Description
Voyants Illustration Vierge - : voyant éteint : voyant clignotant : voyant allumé : lumière orange : lumière rouge : lumière verte Voyant État et description Alimen- Temp. Lampe tation Événements - alimentation Le projecteur vient d'être branché sur une prise de courant. Le projecteur doit refroidir pendant 90 secondes après sa mise hors tension. -
Page 40: Événements Thermiques
Événements thermiques Le projecteur s'est éteint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur. Le projecteur s'est éteint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. -
Page 41: Informations Relatives À L'entretien
Câble vidéo composantes ........50.J2401.001 Commande de pièces et demande d'informations Pour toute information concernant nos produits, l'assistance technique, l'entretien, ou pour commander des accessoires, consultez le site Web de BenQ à l'adresse suivante : http://www.BenQ.com. Entretien... -
Page 42: Dépannage
Dépannage LE PROJECTEUR NE S'ALLUME PAS Origine Solution Insérez le cordon d'alimentation dans la prise CA située à l'arrière du projecteur et Le cordon d'alimentation n'alimente branchez-le sur la prise secteur. Si la prise pas l'appareil en électricité. secteur est dotée d'un interrupteur, assurez- vous que celui-ci est allumé. -
Page 43: Caractéristiques
1 024 x 768 XGA Caractéristiques optiques Système d'affichage 1-CHIP DMD Ouverture (nombre F) PB2250 F=2,4 à 2,6, f= 18,6 à 22,7 mm Lampe Lampe de 200 W Caractéristiques électriques Alimentation CA 100 ~ 240 V, 3,5 A, 50/60 Hz (Automatique) Consommation 265 W (max.) -
Page 44: Dimensions
Dimensions PB2250 180 86.8 Right Left Unité : mm Caractéristiques... -
Page 45: Fréquences De Fonctionnement
Fréquences de fonctionnement Fréquences de fonctionnement pour l'entrée PC Fréquence Fréquence Fréquence Résolution horizontale verticale des pixels Mode (kHz) (Hz) (MHz) 720 x 400 37,927 85,039 35,500 720 x 400_85 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500... -
Page 46: Garantie
Garantie Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d'utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d'une preuve de la date d'achat. Si le produit devait s'avérer défectueux pendant la période de garantie, l'obligation de BenQ et votre recours se limitent au remplacement des pièces... -
Page 47: Déclarations De Réglementation
Déclarations de réglementation Déclaration FCC CLASSE B : cet appareil génère, utilise et peut émettre des ondes radioélectriques et, dès lors, provoquer des interférences préjudiciables avec les postes de radio et les postes de télévision s'il n'est pas installé et utilisé conformément aux instructions du présent manuel.
