Mounting on a Subfloor / Montaje en un contrapiso / Montage sur un faux-plancher
F.
G.
2

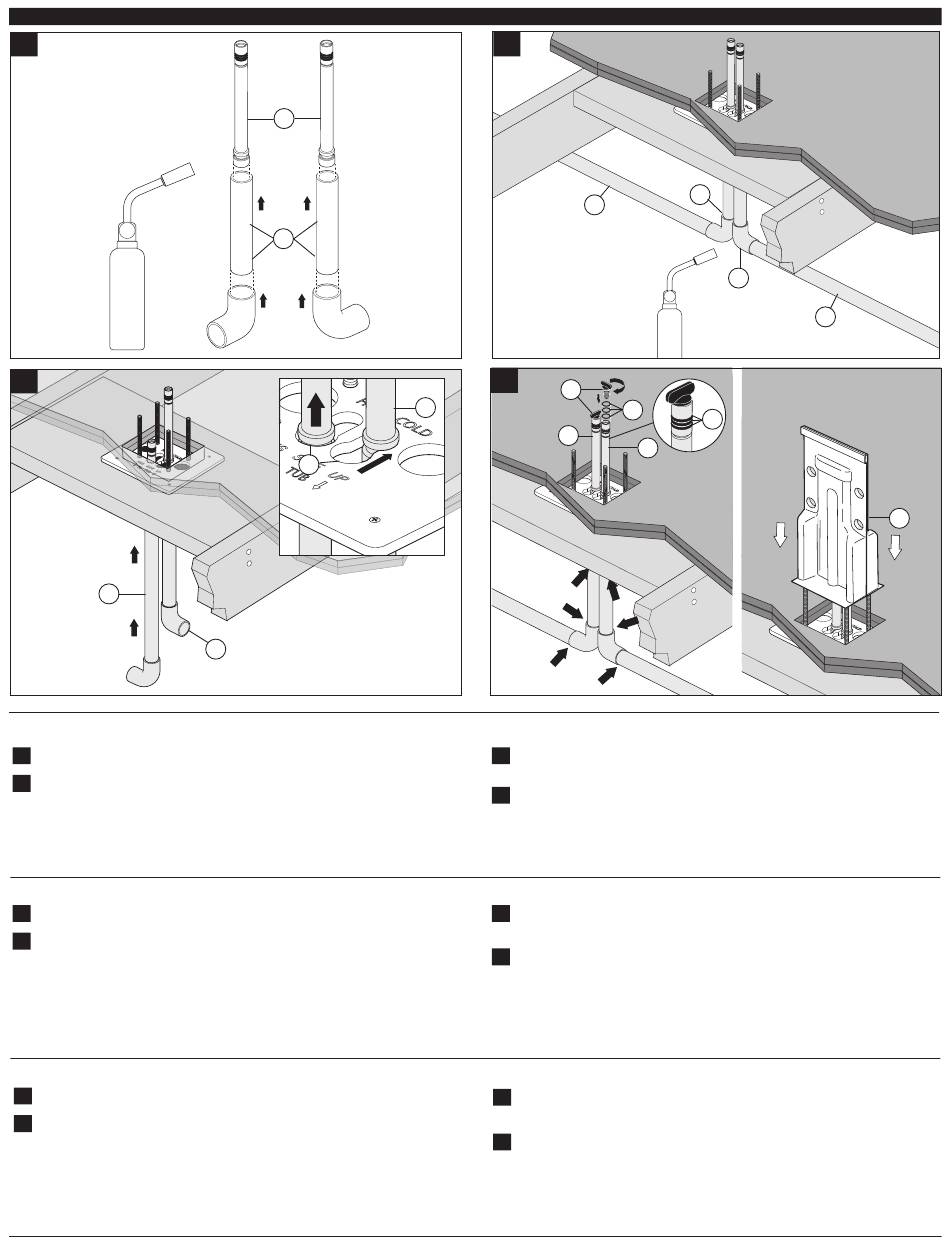

Solder supply stubs (1) onto the risers (2).
F.
From underneath the floor, push the tube assemblies (2) through the holes
G.
(3) in the mounting plate. Slide the tubes to the back of the holes, as shown,
to hold in position.
Suelde los extremos cortos de suministro (1) en las tuberías verticales (2).
F.
Por debajo del suelo, presione los ensambles de la tubería (2) a través de los
G.
orificios (3) en la placa de montaje. Deslice los tubos a la parte posterior de
los orificios, como se muestra, para mantenerlos en posición.
Fixez les arrivées d'eau (1) aux tubes verticaux (2) en les brasant.
F.
Par-dessous le plancher, introduisez les tubes (2) dans les trous (3) de la
G.
plaque de montage. Glissez les tubes vers l'arrière des trous comme le mon-
tre la figure pour les maintenir en place.
2
1
3
2
H.
1
I.
3
2
2
Connect supply lines (1) to stubs, hot (2) and cold (3).
H.
Install O-rings (1) on risers (2). Install test plugs (3) into risers and check
I.
supply line connections for leaks at arrows. Install plaster guard (4) over
rough-in. Check for leaks in supply plumbing.
You are now ready to install the trim kit.
Conecte las líneas de suministro (1) a los tubos cortos, agua caliente (2)
H.
y fría (3).
Instale las juntas tóricas (1) en la tubería vertical o montantes (2). Instale
I.
los tapones de prueba (3) en la tubería vertical y examine las conexiones
de la línea de suministro y asegure que no hayan fugas donde se indica
con las flechas. Instale el protector de yeso (4) sobre la instalación dentro
de la pared. Fíjese si hay fugas en las tuberías de suministro.
Ahora está listo para instalar el juego de piezas de accesorios.
Raccordez les tubes d'alimentation (1) à l'arrivée d'eau chaude (2) et
H.
l'arrivée d'eau froide (3).
Installez les joints toriques (1) sur les tubes-raccords (2). Installez les
I.
bouchons d'essai dans les tubes-raccords (3) et vérifiez l'étanchéité des
raccords des arrivées d'eau aux endroits indiqués par les flèches.
Montez le protecteur (4) sur la plomberie brute. Vérifiez l'étanchéité de la
tuyauterie d'alimentation.
Vous pouvez ensuite monter les pièces de finition.
4
2
3
1
1
2
1
4
