Soupape universelle pour robinets à une manette multichoice
Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

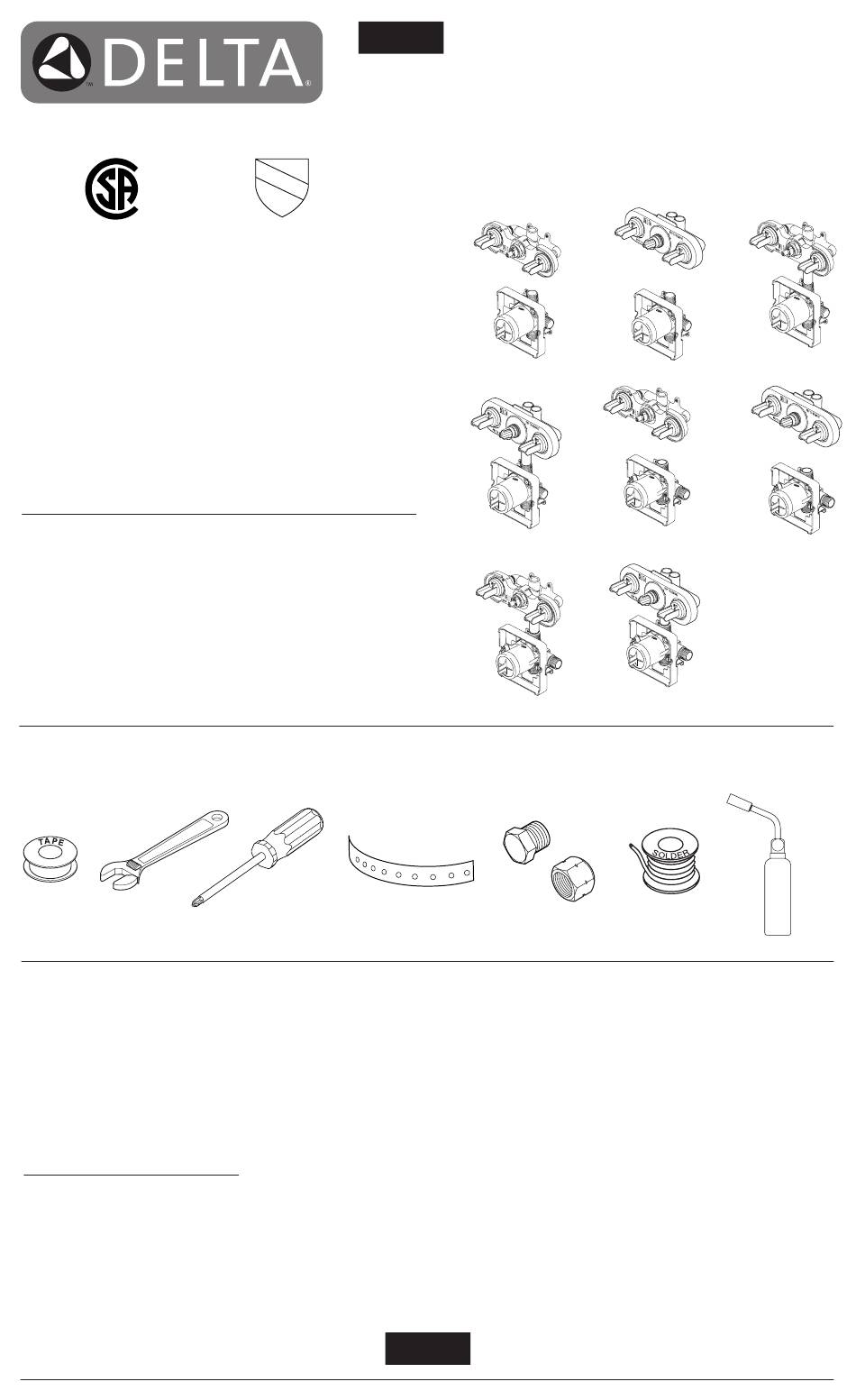

Table des Matières

®
ASME A112.18.1 / CSA B125.1
Models
R18222, R18224,
R18442 & R18448
Series
Write purchased model number here.
T E FLO N
For easy installation of your Delta
• To READ ALL the instructions completely before beginning.
• To READ ALL warnings, care, and maintenance information.
THIS ROUGH-IN BODY MEETS OR EXCEEDS THE FOLLOWING STANDARDS:
ANSI A112.18.1 & ASME A112.18.1 / CSA B125.1.
NOTICE TO INSTALLER: CAUTION!–As the installer of this rough-in body, it is your
responsibility to properly INSTALL this rough-in body per the instructions given.
YOU MUST inform the owner/user of this requirement by following the instructions.
If you or the owner/user are unsure how to properly install this rough-in body, please refer
to the instructions supplied and if still uncertain, call us at 1-800-345-DELTA. Leave this
Instruction Sheet for the owner's/user's reference.
51045
U P
C
®
You may need the following tools:
faucet you will need:
®
51045

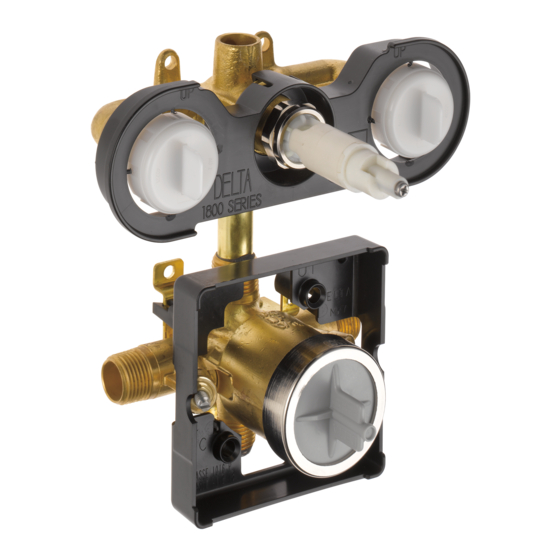

SINGLE HANDLE
MULTICHOICE
JETTED SHOWER™ &
JETTED SHOWER XO
ROUGH-IN VALVE BODY
1
UNIVERSAL
®
®
10/31/08 Rev C
