Type de liquide hydraulique : Liquide hydraulique
toutes saisons « Toro Premium All Season » (en bidons de
19 litres ou barils de 208 litres. Voir le catalogue de pièces ou
un distributeur Toro pour les numéros de référence.)
Autres liquides possibles : si vous ne disposez pas du liquide
de marque Toro, vous pouvez utiliser d'autres liquides
traditionnels à base de pétrole, à condition qu'ils répondent
aux propriétés physiques et aux spécifications de l'industrie
suivantes. Consultez votre distributeur de lubrifiants pour
identifier un produit qui convient.
Remarque: Toro décline toute responsabilité en cas de
dommage causé par l'utilisation d'huiles de remplacement
inadéquates. Utilisez uniquement des produits provenant de
fabricants réputés qui répondent de leur recommandation.
Liquide hydraulique à indice de viscosité élevé/point
d'écoulement bas, ISO VG 46
Propriétés physiques :
•
Viscosité – ASTM D445 cSt à 40 ºC : 44 à 48 cSt à
100 ºC : 7,9 à 8,5
•
Indice de viscosité ASTM D2270 – 140-152
•
Point d'écoulement, ASTM D97 – de -37 ºC à -43 ºC
•
FZG, étape de défaillance – 11 ou mieux
•
Teneur en eau (liquide neuf) – 500 ppm (maximum)
Spécifications de l'industrie :
Vickers I-286-S, Vickers M-2950-S, Denison HF-0, Vickers
35 VQ 25 (Eaton ATS373-C)
1. Nettoyez la surface autour du goulot et du bouchon de
remplissage du réservoir hydraulique
2. Enlevez le bouchon du goulot de remplissage.

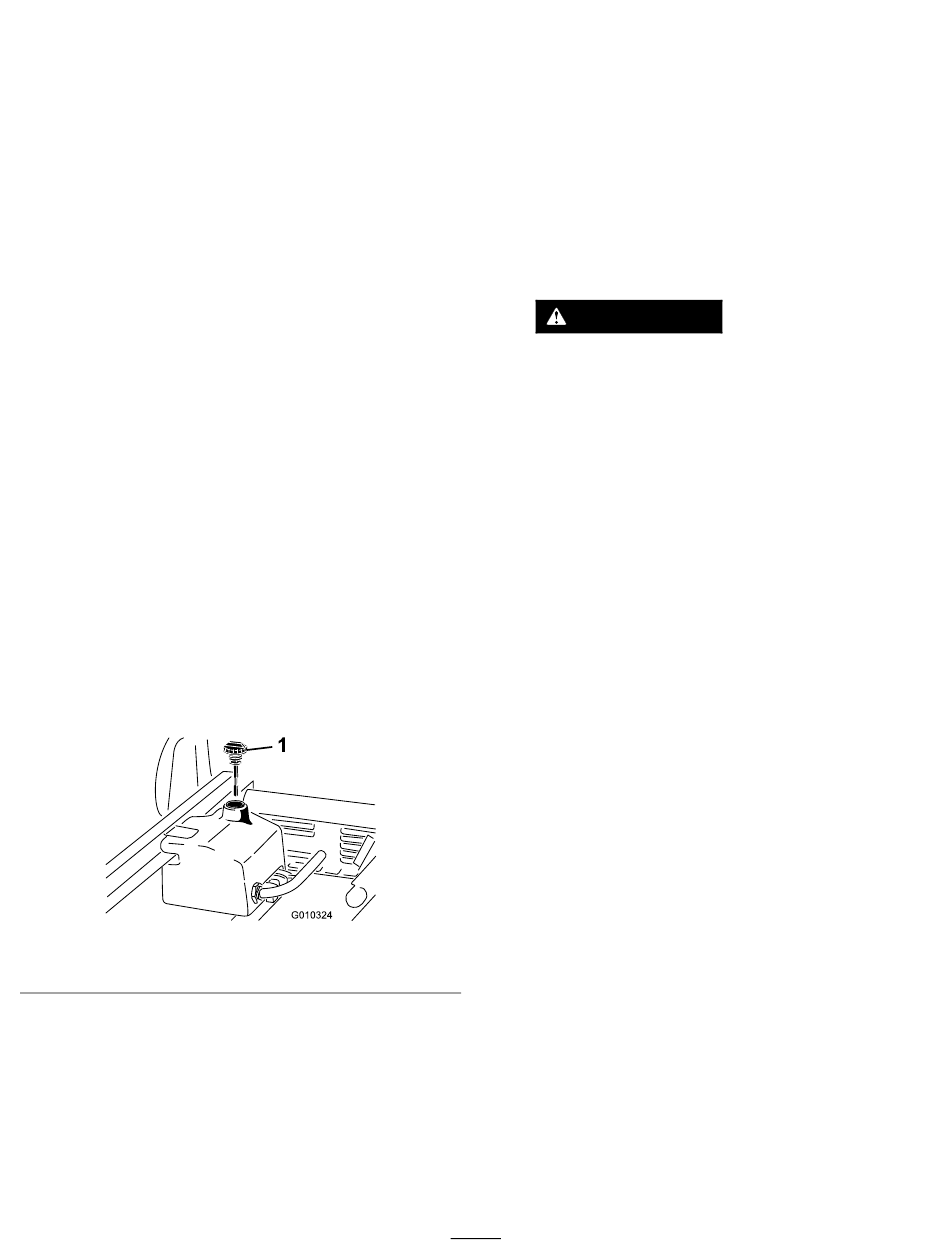

1. Bouchon
3. Sortez la jauge (Figure
essuyez-la sur un chiffon propre.
4. Remettez la jauge dans le goulot de remplissage,
sortez-la de nouveau et vérifiez le niveau de liquide.
Remarque: Il doit se situer entre les 2 repères de
la jauge.
5. Si le niveau est trop bas, ajoutez la quantité d'huile
correcte pour atteindre le repère supérieur ; voir
(Figure
Figure 20
20) du goulot de remplissage et
Vidange du liquide hydraulique et remplacement du
filtre (page
6. Remettez la jauge dans le goulot et revissez le bouchon
en place.
7. Démarrez le moteur et mettez l'accessoire en marche.
Remarque: Faites-les fonctionner environ 2 minutes
pour purger l'air du système.
Important: Le moteur doit être en marche avant
le démarrage du circuit hydraulique grand débit.
8. Arrêtez le moteur et l'accessoire puis recherchez les
fuites éventuelles.
Remettez la jauge dans le goulot de
remplissage, ressortez-la et contrôlez le niveau
de liquide.
• Vérifiez l'état des flexibles et conduites
hydrauliques, ainsi que le serrage de
tous les raccords et branchements avant
de mettre le système hydraulique sous
pression.
• N'approchez pas les mains ou autres
parties du corps des fuites en trou
d'épingle ou des gicleurs d'où sort du
liquide hydraulique sous haute pression.
• Utilisez un morceau de papier ou de carton
pour détecter les fuites.
20).
• Évacuez avec précaution toute la pression
du système hydraulique avant toute
intervention sur le système.
• Consultez immédiatement un médecin si
du liquide est injecté sous la peau.
Contrôle du niveau d'huile du
différentiel avant
Modèles 4 roues motrices seulement
Périodicité des entretiens: Toutes les 100 heures/Chaque
Type d'huile de différentiel : huile hydraulique Mobil 424
1. Placez la machine sur une surface plane et horizontale.
2. Nettoyez la surface autour du bouchon de
remplissage/contrôle sur le côté du différentiel
21).
25
56).
ATTENTION
mois (la première échéance prévalant)
(Figure
