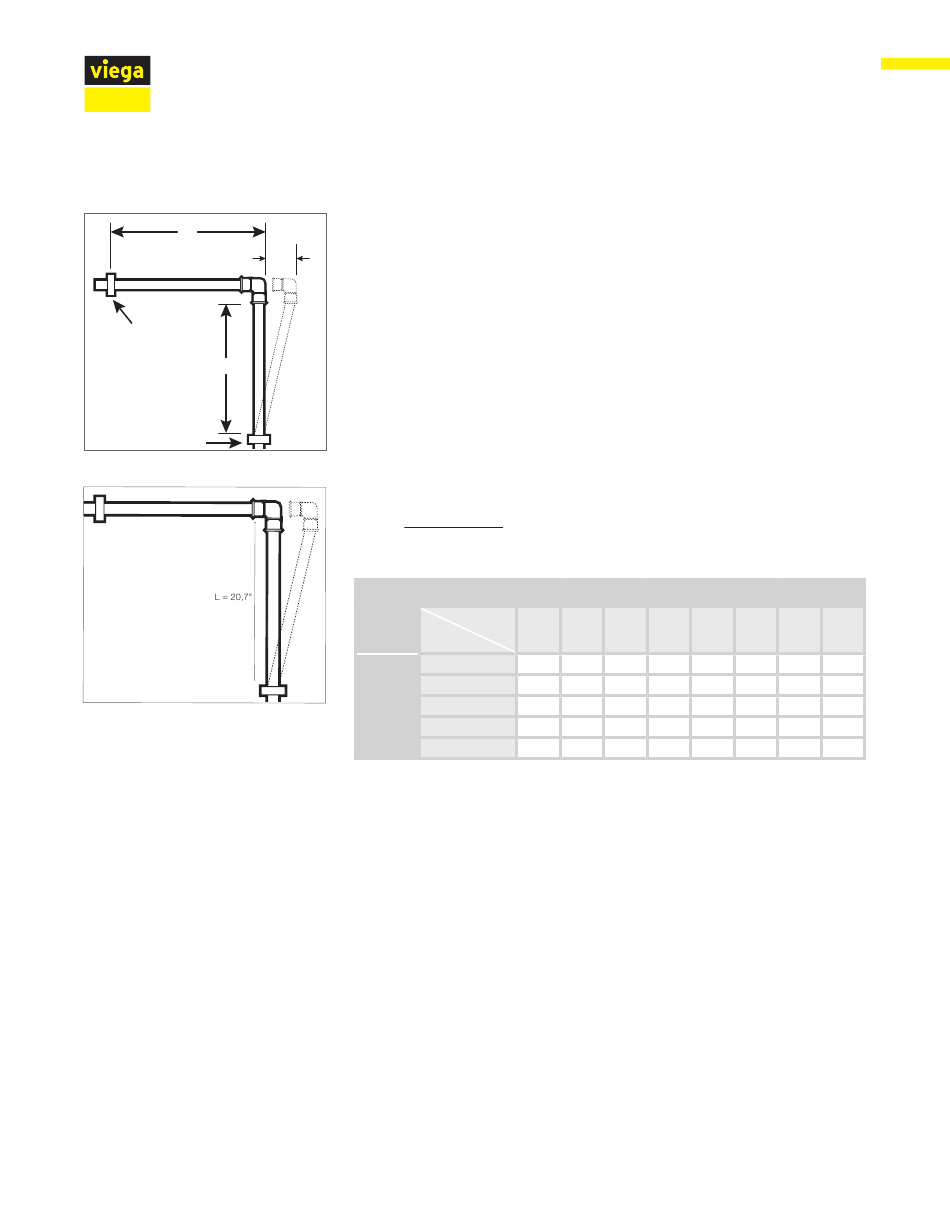

8.8.3 Lyre de dilatation à angle
LT
Point d'ancrage
L
Point d'ancrage
Lyre à angle
Exemple de dilatation à angle
IM-PF 724572 1021 Fire Sprinkler System (FR)
Lorsque la tuyauterie rencontre un coin après une longue course droite,
un simple coude de 90° dans la tuyauterie permettra l'absorption de la
dilatation.
∆L
Calculer la dimension « L » nécessaire entre le coude et l'attache la plus
proche ou utiliser le tableau ci-dessous, qui a été établi en tenant compte
de la longueur de canalisation maximale pour un seul compensateur de
dilatation (50 pi).
Selon l'exemple précédent :
L = C√D.E. x ∆L
Où :
C = 12
D.E. = 1,125 (PEX de 1")
∆L = 2,64"
L = 12√1,125" x 2,64" = 20,7"
L = 20,7"
Lyre de dilatation à angle (L, po) par 50 pi linéaires de canalisation
Tuyaux
Tuyau
nom.
PEX
PureFlow
de Viega
ΔT(° F)
60
80
100
¾"
20,4
23,6
26,4
1"
23,2
26,7
29,9
1¼"
25,6
29,6
33,1
1½"
27,8
32,1
35,9
2"
31,8
36,8
41,1
Fixation du système PureFlow de Viega
120
140
160
180
28,9
31,2
33,4
35,4
32,8
35,4
37,8
40,1
36,2
39,1
41,8
44,4
39,4
42,5
45,5
48,2
45,0
48,6
52,0
55,1
47 sur 68
200
37,3
42,3
46,8
50,8
58,1
