Montage des raccords de gicleur
62 sur 68
TJI type
Cloison sèche de ½"

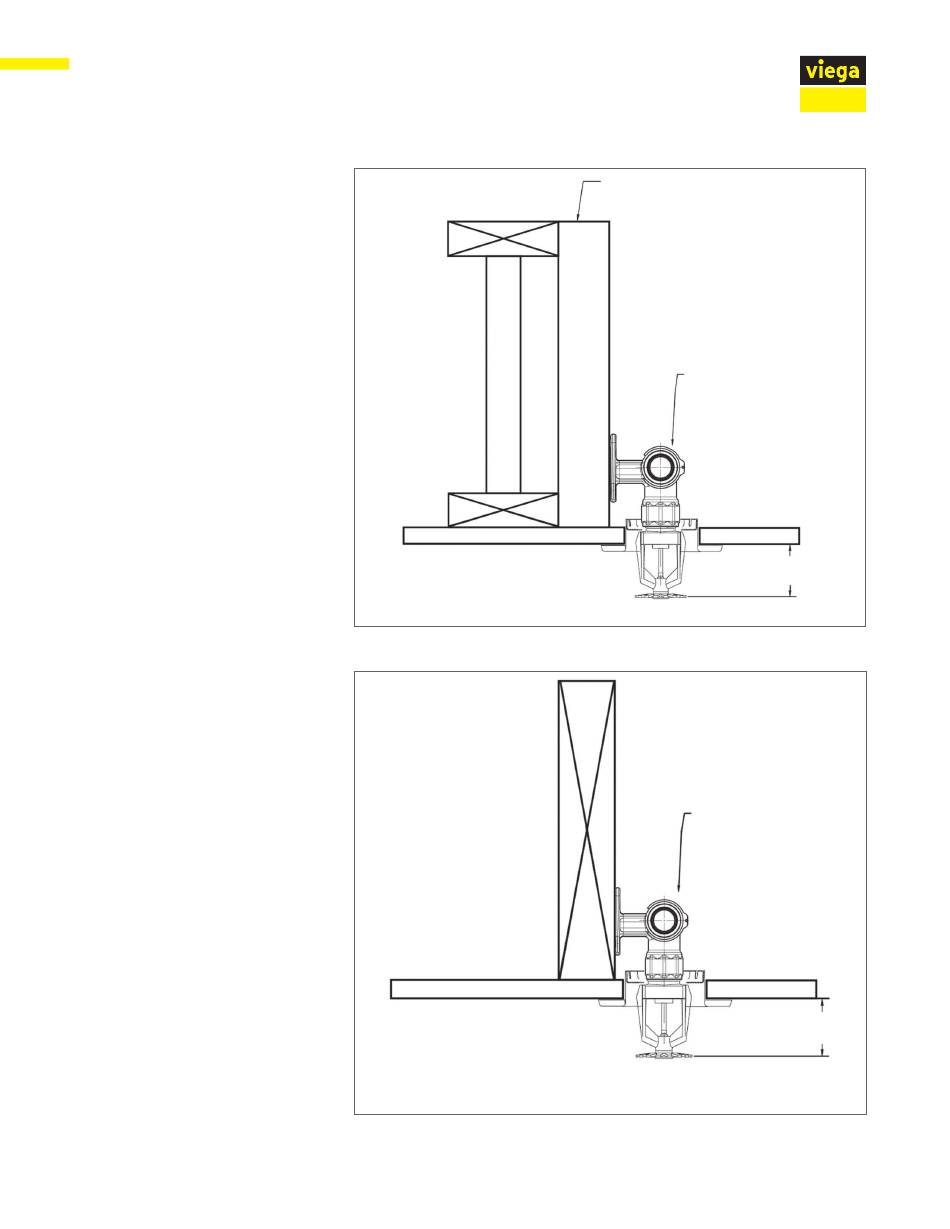

Vue détaillée 3 de montage latéral
Solive de plafond
type 2 x 8
Cloison sèche de ½"
Vue détaillée 4 de montage latéral
Min. pièce de bois de calage
2 x 4 fixée au TJI avec quatre
clous ordinaires 8D
Raccord 84636, 84638 ou
84639 (fixé sur pièce de bois
de calage de 2 x 4 avec trois
vis n° 8 x 1½")
Profondeur selon spécifications
de tête de gicleur
Tête de gicleur dissimulée et suspendue
Raccord 84636, 84638 ou
84639 (fixé sur pièce de bois
de calage de 2 x 4 avec trois
vis n° 8 x 1½")
Profondeur selon spécifications
de tête de gicleur
Tête de gicleur dissimulée et suspendue
