Montage des raccords de gicleur

10 Montage des raccords de gicleur

10.1 Supports en plastique

56 sur 68
Les têtes de gicleur doivent être branchées sur des raccords de gicleur de protection
incendie Viega qui se fixent par des brides de montage. Ces raccords doivent être fixés
comme il est décrit plus bas pour empêcher que la tête de gicleur ne bouge lorsque le
système est activé. Viega recommande de fixer les têtes de gicleurs aux raccords de
gicleurs de protection incendie Viega avant leur montage afin de s'assurer que les têtes
de gicleurs ont été correctement serrées, perpendiculairement au raccord.
Les raccords de gicleur de protection incendie Viega doivent être fixés sur des
supports solides à l'aide de vis à bois à tête plate n° 8 de longueur minimum 1½"
ou de vis à tête hexagonale. La pose des raccords avec le support en plastique
nécessite au moins deux vis, une de chaque côté de la suspension attachée. Tout
raccord comportant un support de montage intégral doit utiliser au moins 3 vis.
Les détails de montage illustrés concernent des installations TJI types mais
peuvent également s'appliquer à d'autres méthodes de construction.
Pour chaque raccord standard (sans bride de montage), des fixations
approuvées doivent être placées sur le tuyau à toutes les connexions
directement adjacentes au raccord. Poser les fixations à même le tuyau et
non pas par dessus le raccord ou les manchons sertis.
De plus les raccords de gicleur Viega sont spécialement conçus pour tenir la tête de
gicleur en place de manière à ce que les forces de réaction causées par le flux d'eau
au moment de l'activation ne fassent pas bouger la tête lorsqu'elle est traversée.
TJI type
Cloison sèche
de ⅝"
Gicleur conique dissimulé
(ajustement vertical ½")

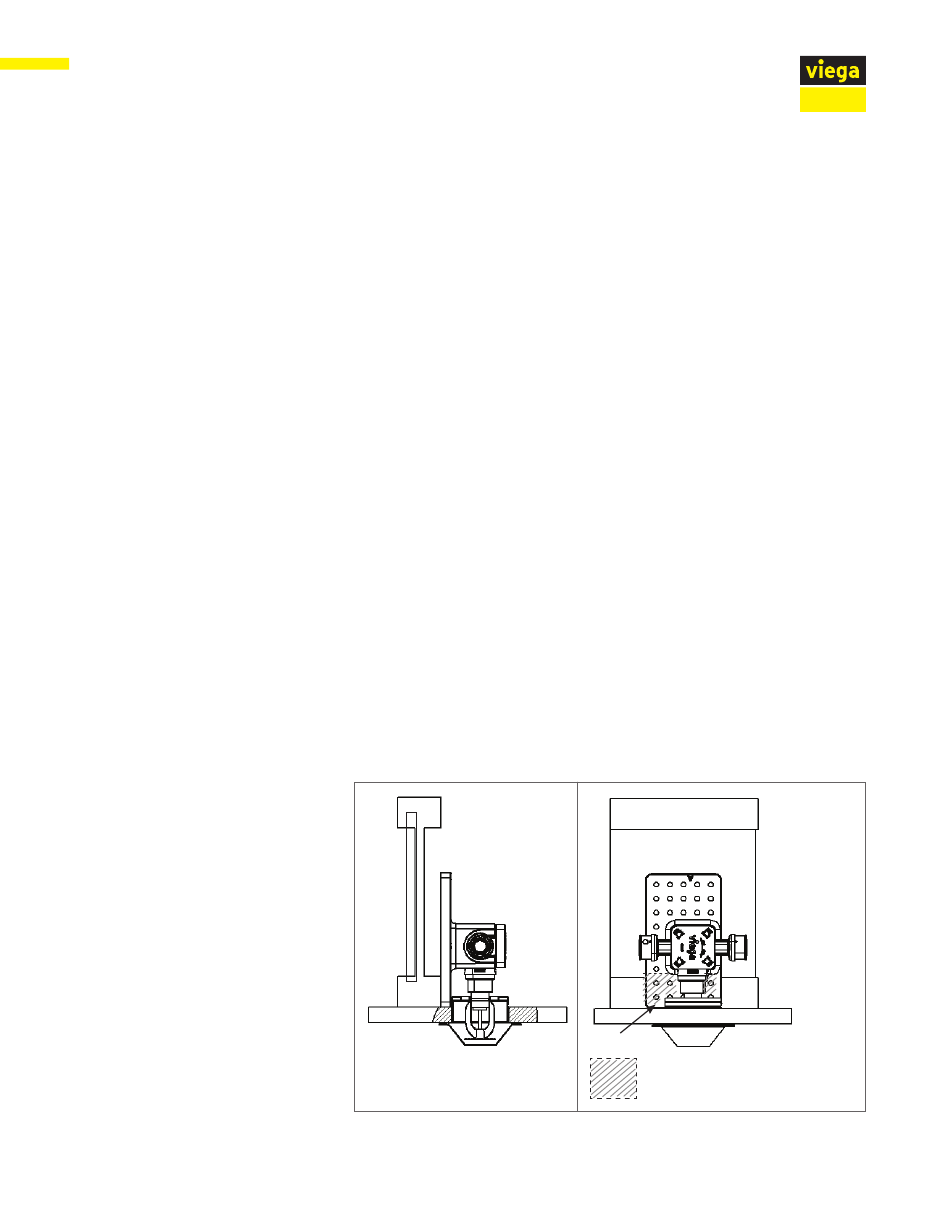

Vue détaillée 1 de montage latéral
Placer le côté « C » du support en plastique à ras du bord inférieur du TJI pour assurer la
profondeur de montage correcte pour les suspensions coniques dissimulées.
Support fixé au
TJI avec deux vis
n° 8 x 1½"
C
= zone de vissage
min. deux vis, une de chaque côté de
suspension attachée
