Montage des raccords de gicleur
60 sur 68

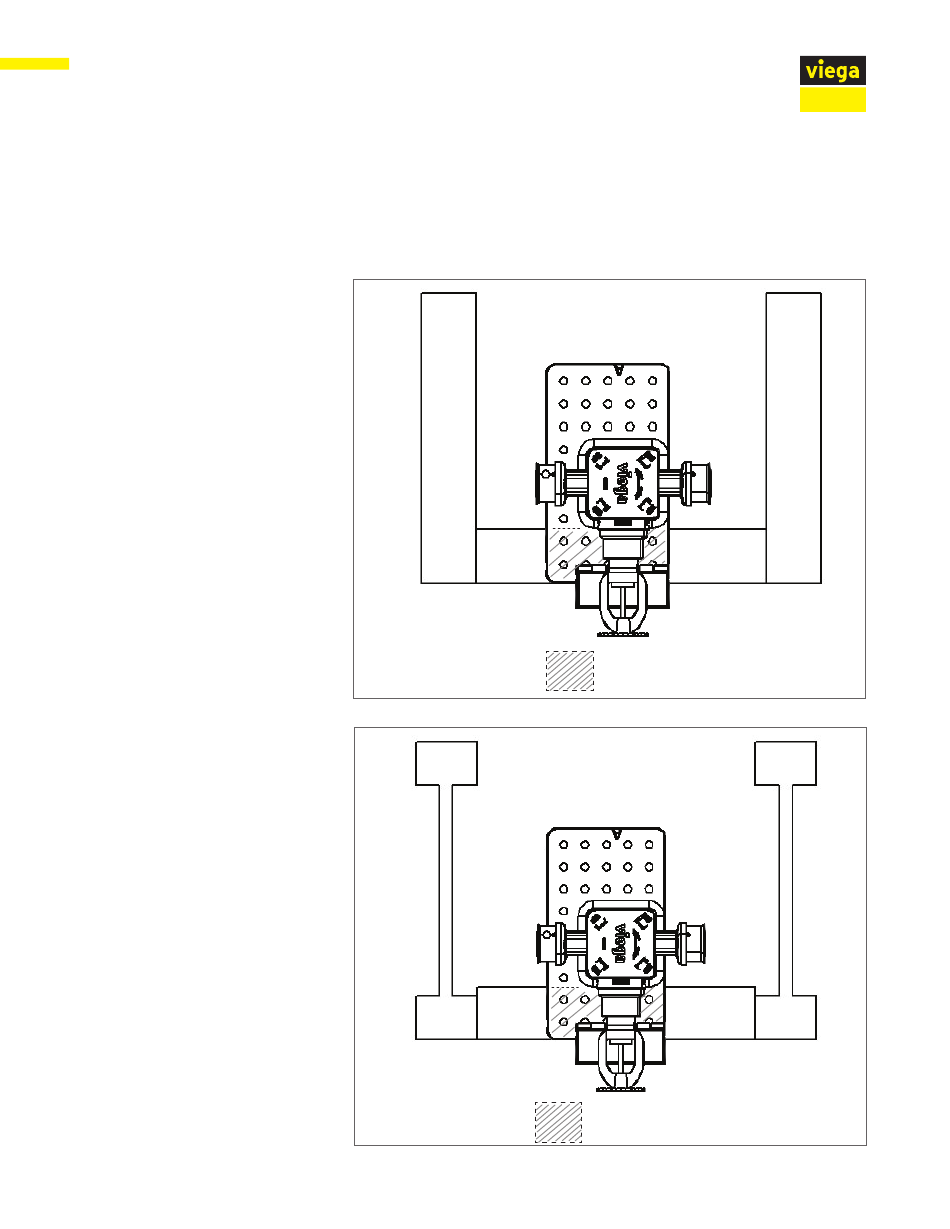

Dans certaines installations de gicleurs, les suspensions doivent être situées
entre les structures de support (TJI/solive), auquel cas une entretoise doit
être employée. Voici des exemples de montage de ces entretoises. Ne pas
oublier que le gicleur de protection incendie doit être monté selon l'orientation
prédéterminée dans les détails précédents selon le type de suspension utilisé.
Support monté sur entretoise 2 x 4,
selon les exigences de vis de montage
applicables à la suspension utilisée.
Vue détaillée de montage
sur solive
Support monté sur entretoise 2 x 4,
selon les exigences de vis de montage
applicables à la suspension utilisée.
Vue détaillée de montage TJI
= zone de vissage
min. deux vis, une de chaque côté de suspension
TJI type
= zone de vissage
min. deux vis, une de chaque côté de suspension
IM-PF 724572 1021 Fire Sprinkler System (FR)
