Fixation du système PureFlow de Viega

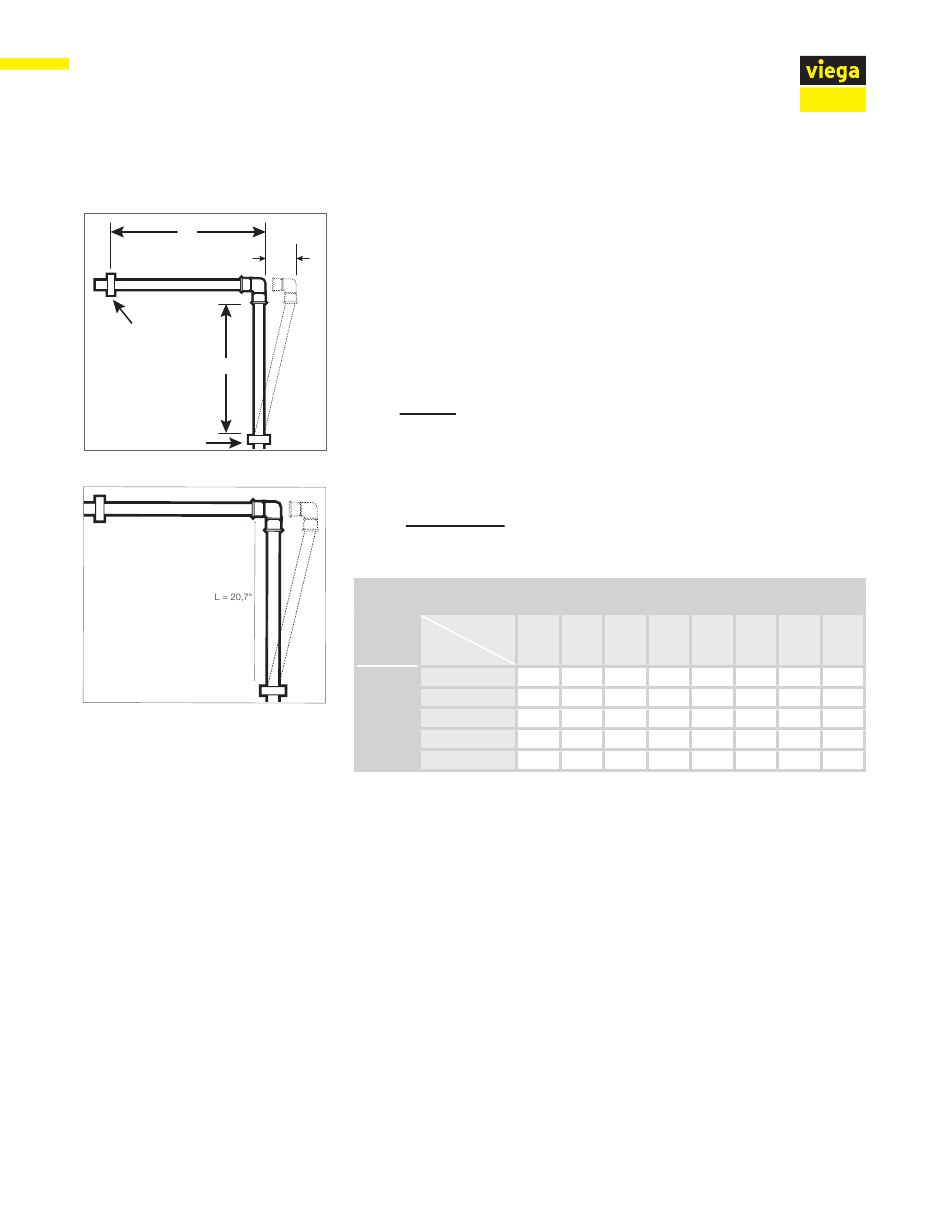

12.10.3 Lyre de dilatation à angle
LT
Point d'ancrage
L
Point d'ancrage
Lyre à angle
Exemple de dilatation à angle
68 sur 88
Lorsque la tuyauterie rencontre un coin après une longue course droite,
un simple coude de 90° dans la tuyauterie permettra l'absorption de la
dilatation.
∆L
Calculer la dimension « L » nécessaire entre le coude et l'attache la plus
proche ou utiliser le tableau ci-dessous, qui a été établi en tenant compte
de la longueur de canalisation maximale pour un seul compensateur de
dilatation (50 pi).
Selon l'exemple précédent :
√
L = C
OD x ∆L
Où :
C = 12
D.E. = 1,125 (PEX de 1")
∆L = 2,64"
√
L = 12
1,125" x 2,64" = 20,7"
L = 20,7"
Tuyau
Tuyau
nom.
PEX
PureFlow
de Viega
Lyre de dilatation à angle (L, po)
par 50 pi linéaires de canalisation
ΔT(° F)
60
80
100
¾"
20.4
23.6
26.4
1"
23.2
26.7
29.9
1¼"
25.6
29.6
33.1
1½"
27.8
32.1
35.9
2"
31.8
36.8
41.1
IM-PF 724596 1021 PureFlow Water System (FR)
120
140
160
180
200
28.9
31.2
33.4
35.4
37.3
32.8
35.4
37.8
40.1
42.3
36.2
39.1
41.8
44.4
46.8
39.4
42.5
45.5
48.2
50.8
45.0
48.6
52.0
55.1
58.1
