Raccords PureFlow de Viega
Outil 1" uniquement
24 sur 88

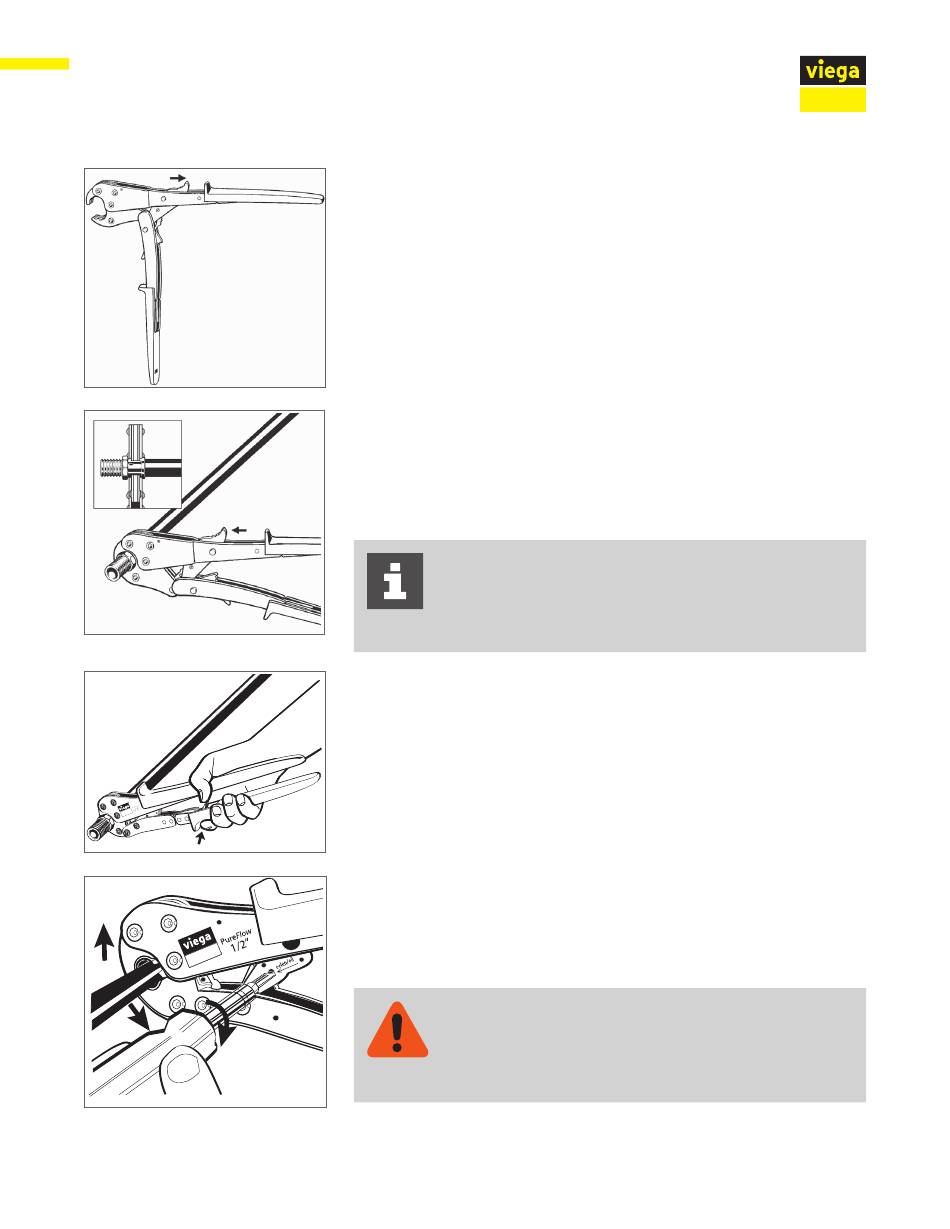

▶ Pour l'outil 1", ouvrir entièrement les poignées de l'outil (le cran pour
le pouce permet de maintenir la mâchoire ouverte). Refermer ensuite
les mâchoires de l'outil pour engager le cliquet (s'assurer de remettre
le cran entièrement vers le haut avant de fermer la mâchoire de la
pince). Pour les autres outils, passer à l'étape suivante.
▶ Positionner l'outil de sertissage PureFlow perpendiculairement sur le
manchon à sertir, en le reposant contre l'anneau de repérage d'outil.
Pour un outil 1", refermer les mâchoires de l'outil pour engager le
cliquet (s'assurer de remettre le cran entièrement vers le haut avant
de fermer la mâchoire de la pince). S'assurer que l'outil de sertissage
PureFlow est bien aligné.
L'anneau de repérage d'outil doit être à la position de
l'installation en usine lors du sertissage afin d'assurer
une connexion étanche systématique. Il peut s'avérer
nécessaire de faire tourner l'anneau de repérage d'outil
pour éviter toute interférence entre l'anneau et l'outil.
▶ Fermer les poignées en utilisant la gâchette pour réduire l'espace
entre elles, le cas échéant.
▶ Si l'outil de sertissage PureFlow n'est pas bien aligné par rapport
à l'anneau de repérage, utiliser le relâchement d'urgence (à l'aide
d'un tournevis) pour ouvrir l'outil de sertissage. Une fois ouvert,
correctement aligner l'outil de sertissage PureFlow et retourner à
l'étape précédente.
AVERTISSEMENT!
Le raccordement n'est pas étanche lorsque l'outil a
été ouvert par le relâchement d'urgence. L'anneau de
repérage d'outil doit être en place pour garantir une bonne
connexion sertie PureFlow Press.
