5.7 Raccordement à l'aide de l'outil manuel PureFlow Crimp
/ " to ¼"
1
8
90°
IM-PF 724596 1021 PureFlow Water System (FR)

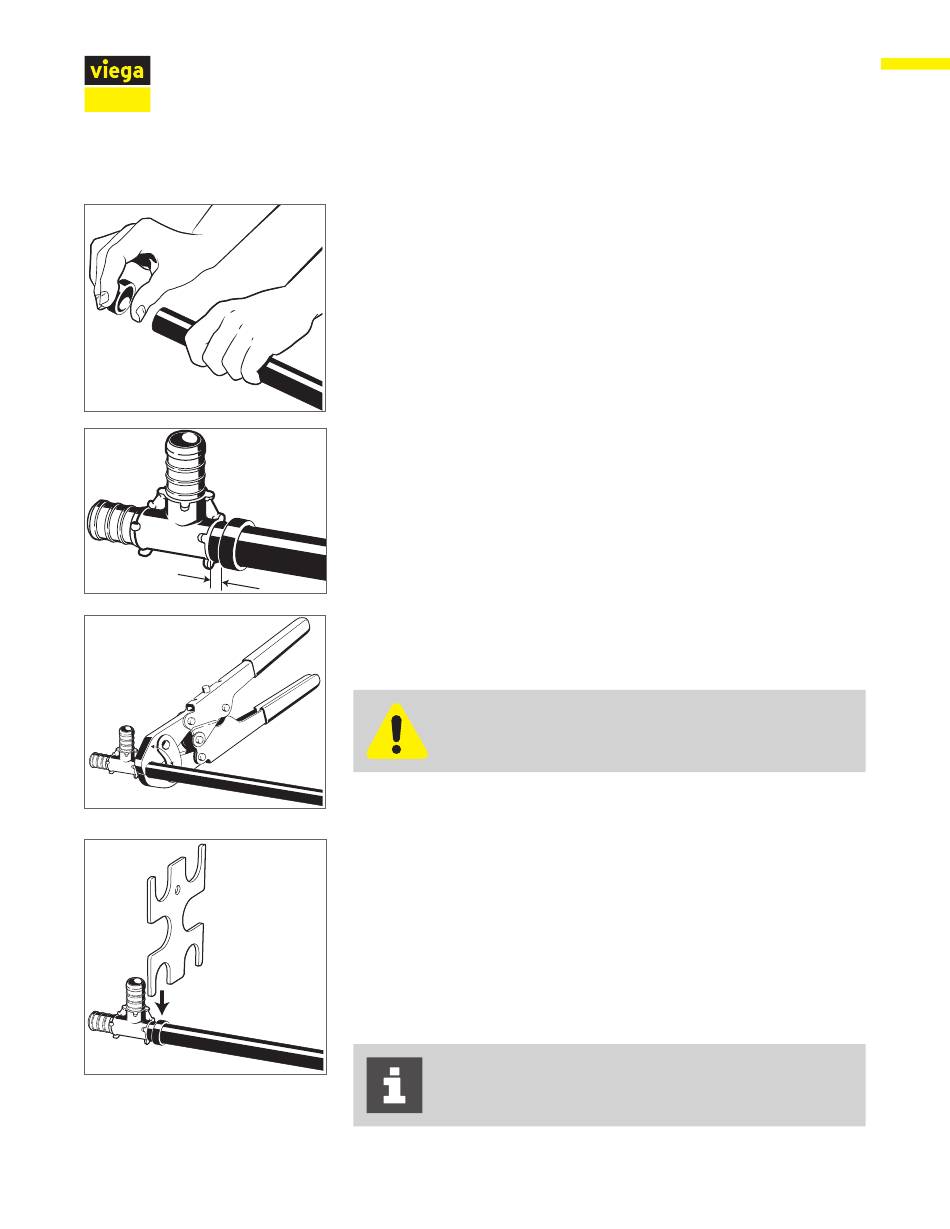

▶ Faire glisser l'anneau de pinçage sur le tuyau et insérer le raccord
dans le tuyau jusqu'à l'épaulement ou la butée du tuyau.
▶ Placer l'anneau de ⅛" à ¼" de l'extrémité du tuyau.
▶ L'anneau doit être fixé bien droit. Centrer les mâchoires de l'outil de
sertissage exactement au-dessus de l'anneau. Maintenir l'outil à 90°
et fermer complètement les poignées.
ATTENTION!
Ne pas sertir plus d'une fois.
▶ Lors de la vérification des connexions serties à l'aide d'un étrier
(jauge GO/NO GO), pousser la jauge TOUT DROIT sur l'anneau de
pinçage. NE faites JAMAIS glisser la jauge à partir du côté. Ne pas
tenter de jauger le sertissage au niveau de l'endroit chevauché par
la mâchoire. La zone de chevauchement est indiquée par un léger
effacement du traitement de noircissement. Un sertissage est
acceptable si la jauge GO s'adapte sur l'anneau et si la jauge NO
GO ne s'adapte pas. Un sertissage n'est pas acceptable si la jauge
GO ne s'adapte pas sur l'anneau ou si la jauge NO GO s'adapte. Un
sertissage incorrect doit être découpé du tuyau et remplacé.
Les dimensions du sertissage peuvent être vérifiées à l'aide
de la jauge Go/No-Go fournie.
Raccords PureFlow de Viega
