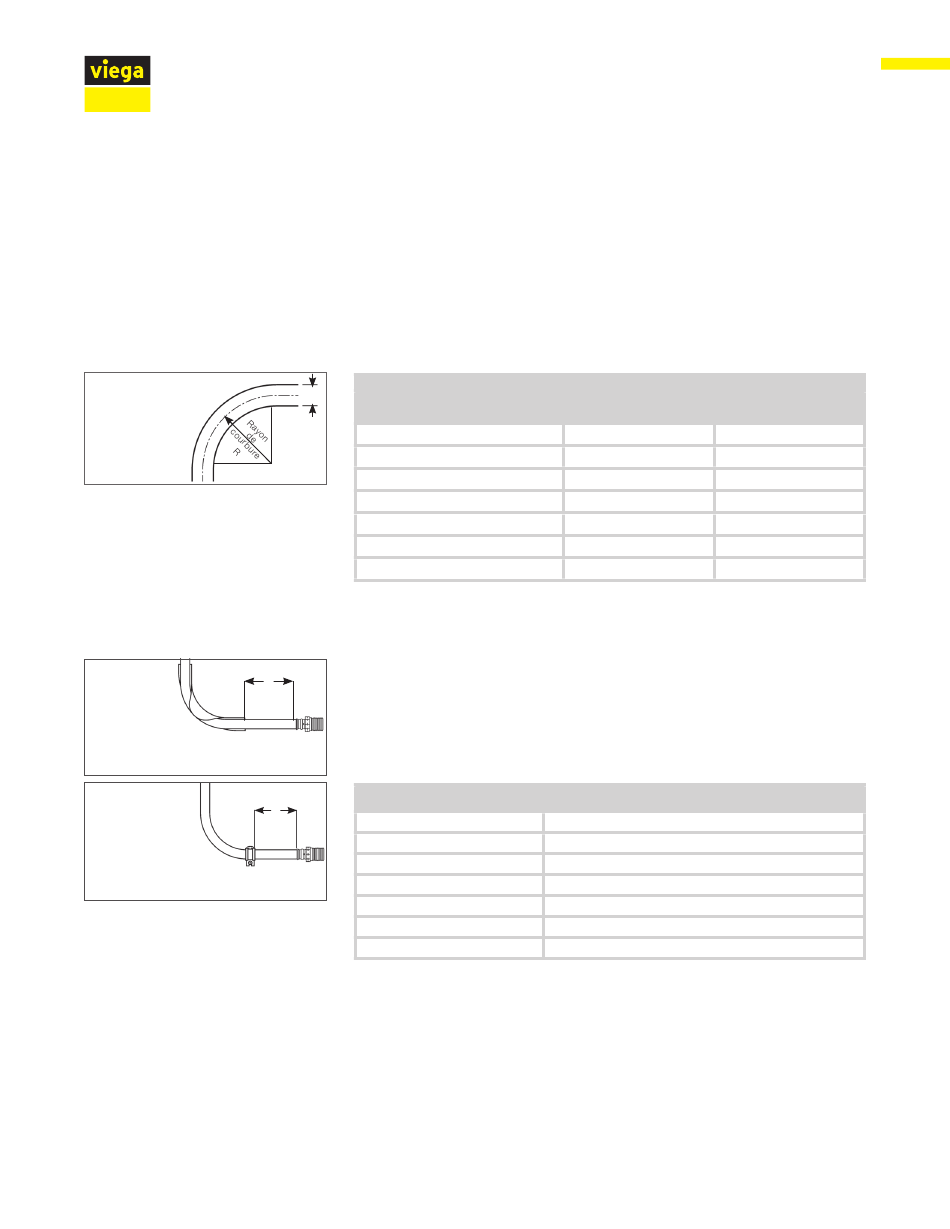

11.3 Pliage des tuyaux PEX PureFlow

Rayon de pliage minimum
des tuyaux PEX
PureFlow de Viega
Utilisation d'un
support de
cintrage près
d'une connexion
PureFlow de Viega
pour réduire la
contrainte sur le
raccord
Utilisation d'un
dispositif de fixation
de tuyau près
d'une connexion
pour supporter le
cintrage et réduire
la contrainte sur le
raccord
IM-PF 724596 1021 PureFlow Water System (FR)
Les tuyaux PEX PureFlow de Viega peuvent être cintrés librement (sans
support) à un rayon minimum de huit fois leur diamètre extérieur (D.E.) ou
cinq fois leur D.E. si l'on a recours à un support de cintrage approuvé par
Viega. Pour les situations nécessitant des courbures plus serrées, utiliser
des raccords de coude. Si le cintrage se fait dans la direction opposée à la
courbure de la spirale PEX, le rayon de courbure est de 24 fois le D.E. du
tuyau. Viega ne permet pas la pratique du « cintrage à chaud » des tuyaux PEX
PureFlow de Viega pour obtenir un rayon de courbure plus serré.
PEX PureFlow de Viega
D.E.
Taille nominale*
*Les valeurs des rayons de courbure du PEX PureFlow de Viega ont été calculées en utilisant
les dimensions de D.E standard CTS, qui sont de ⅛" supérieures au diamètre nominal du tuyau
indiqué.
Pour réduire les dommages de tension sur les raccords PureFlow de Viega,
L
des supports de cintrage ou des attaches de tuyaux doivent être utilisés
pour ancrer toutes les courbures réalisées à proximité des raccords. Des
supports doivent être fournis pour des courbures de tuyaux plus proches
des raccords que la distance « L » figurant dans le tableau ci-dessous (voir
les schémas à gauche pour des exemples d'installation typique).
Diamètre tuyau
L
PEX ⅜"
PEX ½"
PEX ¾"
PEX 1"
PEX 1¼"
PEX 1½"
PEX 2"
Installation du système de tuyaux PEX PureFlow de Viega
Cintrage libre
(8 x D.E.)
⅜"
½"
¾"
1"
1¼"
1½"
2"
Distance maximale raccord-cintrage
Rayon minimum
Soutenu
(5 x D.E.)
4" 2.5"
5" 3.1"
7" 4.4"
9" 5.6"
11" 6.75"
13" 8.1"
17" 10.6"
L = 6 pouces
L = 8 pouces
L = 10 pouces
L = 12 pouces
L = 14 pouces
L = 16 pouces
L = 18 pouces
