Viega PureFlow Manuel D'installation page 41

Vanne d'arrêt
ManaBloc
en option
IM-PF 724596 1021 PureFlow Water System (FR)

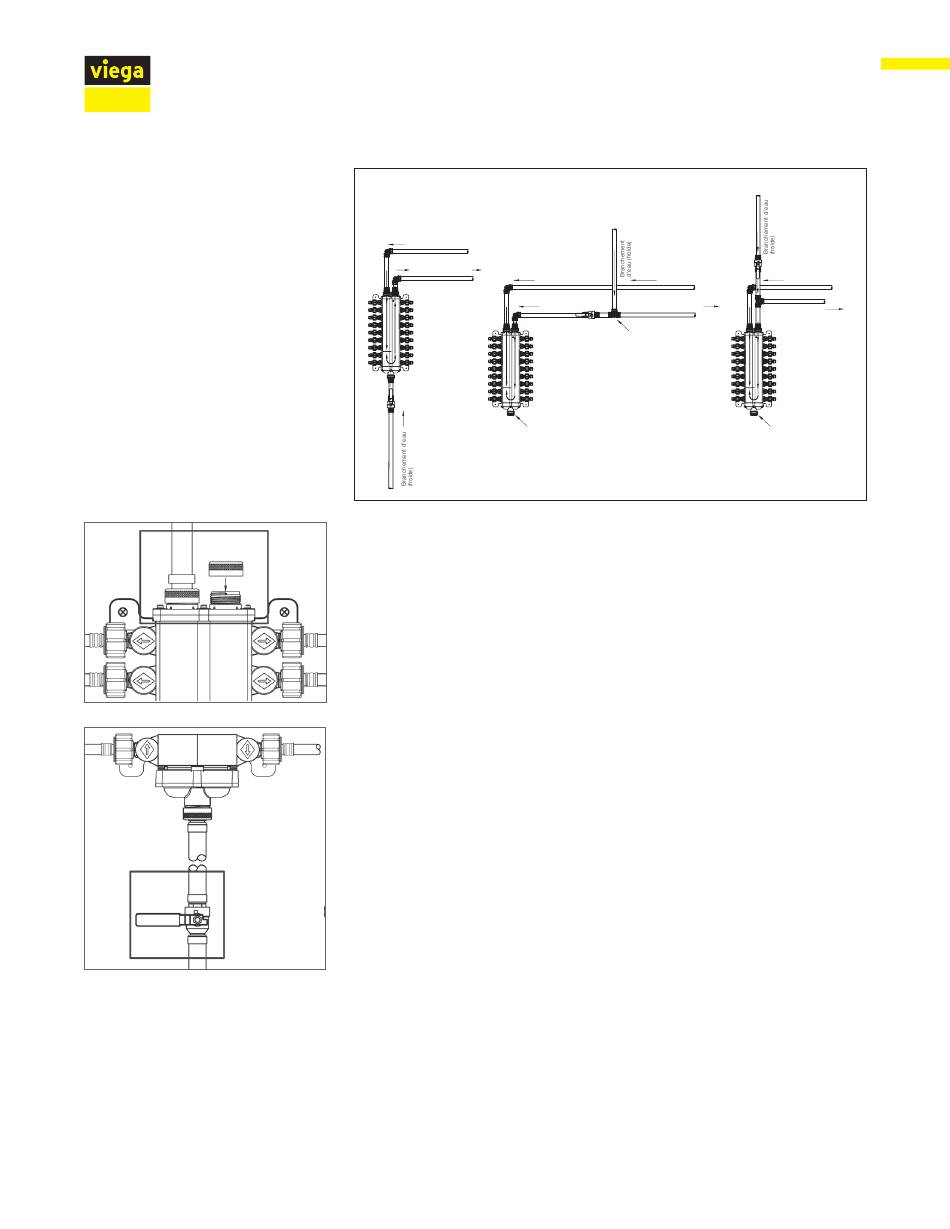

Options de tuyauterie d'alimentation du ManaBloc
Tuyauterie à écoulement Tuyauterie à écoulement non continu
continu Alimentation par le haut
(standard) (T agrandi)
Eau chaude du chauffe-eau
Eau froide vers
le chauffe-eau
Bouchon d'extrémité
Si une entrée/sortie principale ne sera pas utilisée, celle-ci doit être
bouchée. (Utiliser la pièce référence 53601.)
Le branchement principal du ManaBloc peut inclure une vanne d'arrêt
principale, tel que requis par le code local. Même si l'installation
d'une vanne d'arrêt du branchement principal au niveau du ManaBloc
même n'est pas obligatoire, elle peut représenter un avantage pour le
propriétaire et est recommandée.
Le code local peut également exiger l'installation d'un clapet anti-
retour, d'une vanne de réduction de la pression (PRV), d'un clapet
anti-refoulement, etc. Pour empêcher les débris et autres particules
de pénétrer dans le système, une crépine peut être installée sur le
branchement.
Eau chaude du
chauffe-eau
Alimentation en eau
Alimentation
froide vers le chauffe-eau
en eau froide
T agrandi
Installation du ManaBloc
Tuyauterie à
écoulement non
continu
Alimentation par
le haut
(standard)
Eau chaude du chauffe-eau
Eau froide vers
le chauffe-eau
Bouchon d'extrémité
41 sur 88
