INSTALLATION DÉTAILLÉE
DE LA CHEMINÉE ET DU
CONNECTEUR
Remarque : Voici un ensemble de consignes
générales pour l'installation de la
cheminée. Toujours suivre à la lettre les
instructions du fabricant. Se reporter à
la section sur les hauteurs minimales
de conduit recommandées (Tableau 1).
1. Une fois déterminé l'emplacement du poêle,
découper une ouverture dans le toit et fabriquer
un cadre. Il est recommandé de ne couper aucun
élément de charpente du toit pour l'installation
de la cheminée ou de son caisson de support. S'il
s'avère nécessaire de les couper, les renforcer
2 ft.(0.6 m).
pour préserver l'intégrité structurale.
Minimum
Ridge
3 ft.(0.9 m)
2. Installer un coupe-feu radiant et un support en
10 ft. (3.0 m)
Minimum
le maintenant par le dessus.
3. Insérer le conduit isolé dans le support de finition
à une hauteur minimale de 3 pieds au-dessus
de son point de sortie au niveau du toit, ou à
2 pieds au-dessus de tout point situé à moins
de 10 pieds du conduit à l'horizontale. Il doit y
avoir au moins 3 pieds de hauteur de cheminée
au-dessus du niveau du toit.
REMARQUE : S'assurer que chaque section de
la cheminée est correctement fixée en toute
sécurité.
2 pi (0,6 m)
minimum
Faîte
10 pi (3 m)
Remarque : Augmenter la hauteur de la chemi-
née au-dessus de ce minimum requis
pourra parfois aider l'appareil à mieux
''respirer'' en créant un meilleur tirage.
L'augmentation du tirage peut permettre
de réduire certains problèmes comme
les difficultés d'allumage, les retours
de fumée quand la porte est ouverte, et
l'encrassement de la vitre. Il peut être
suffisant, dans un premier temps, de
faire un essai en installant la cheminée
à la hauteur minimale requise puis, si
des problèmes surviennent, d'ajouter
ultérieurement des sections supplé-
mentaires.
4. Installer le solin du toit sur la cheminée puis
sceller le solin au toit avec des matériaux de
revêtement de toiture. Fixer le solin au toit à
l'aide de clous ou de vis.
5. Placer le collet de solin sur le solin en scellant
les joints avec un mastic de silicone.
6. Fixer le capuchon de pluie avec un écran gril-
lagé (si requis) sur le dessus de la cheminée.
7. Pour une efficacité optimale lors de l'installation
du conduit dans une cheminée en maçonnerie,
calculer les dimensions en conséquence. Par
Poêle à bois autoportant Regency F3500
ex, la cheminée de 6 po (152 mm) de diamètre a une
superficie de 28,28 po
8. Pour terminer l'installation de la cheminée, installer le
conduit de connexion à simple ou à double paroi à la
structure de soutien de la cheminée, en partant de la
buse de sortie sur le poêle.
REMARQUE : Au moment de fixer la cheminée à l'appareil,
veiller à utiliser au moins deux (2) vis pour réaliser un
bon ajustement.
9. En cas d'utilisation d'un connecteur horizontal, installer
le connecteur le plus haut possible tout en gardant une
distance d'au moins 18 po (457 mm) entre le connecteur
horizontal et le plafond.
10. REMARQUE : Pour les installations résidentielles
à dégagement réduit ou en alcôve, un connecteur
à double paroi homologué est obligatoire entre la
buse du poêle et le niveau de plafond.

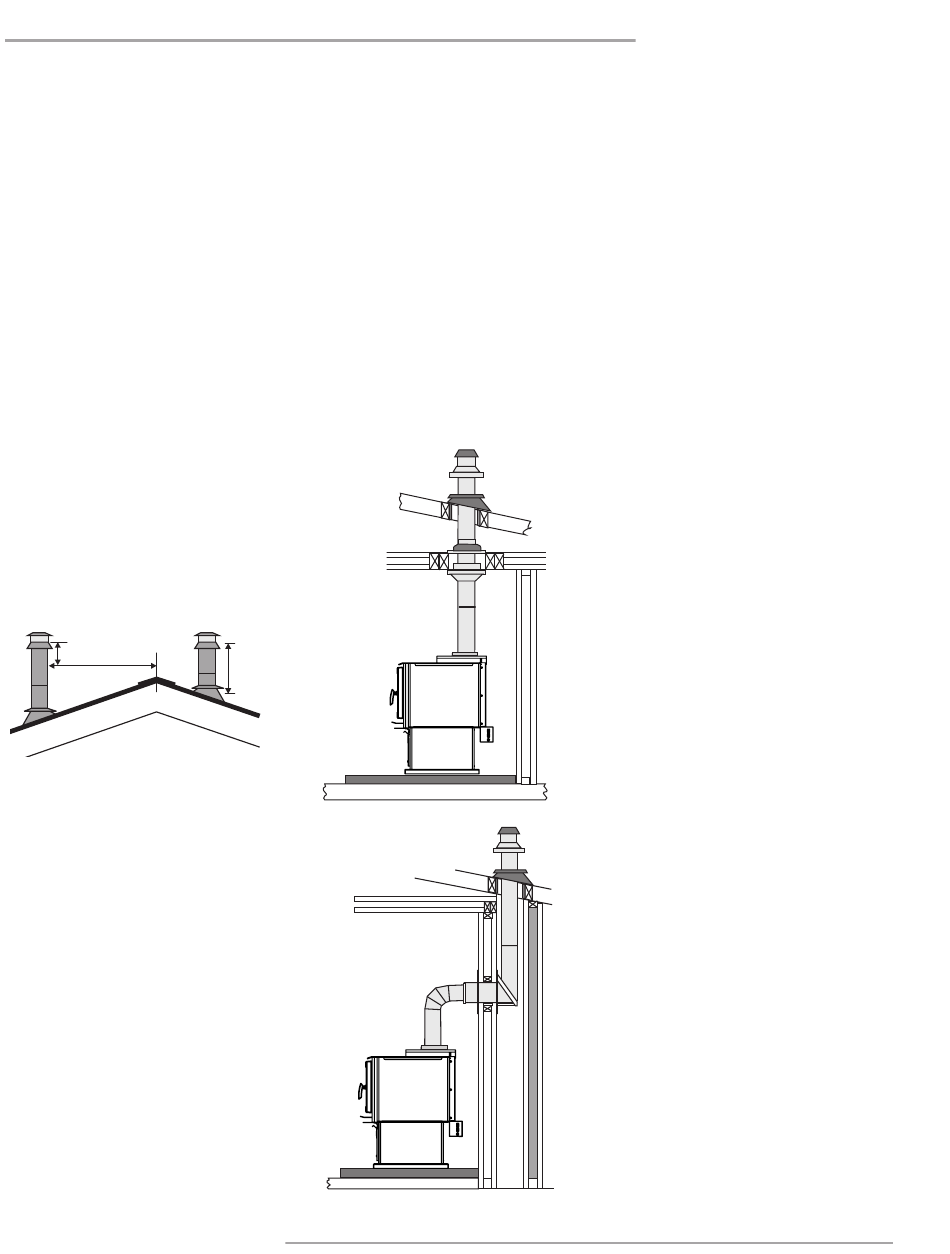

Les schémas ci-dessous illustrent une façon d'installer
l'appareil dans un plafond standard ou avec un connecteur
horizontal. Vérifier avec le détaillant ou l'installateur pour plus
d'information sur d'autres options d'installation.
3 pi (0,9 m)
minimum
Installation dans un plafond standard
Installation horizontale
consignes d'installation
(718 mm ).
2 2
13
