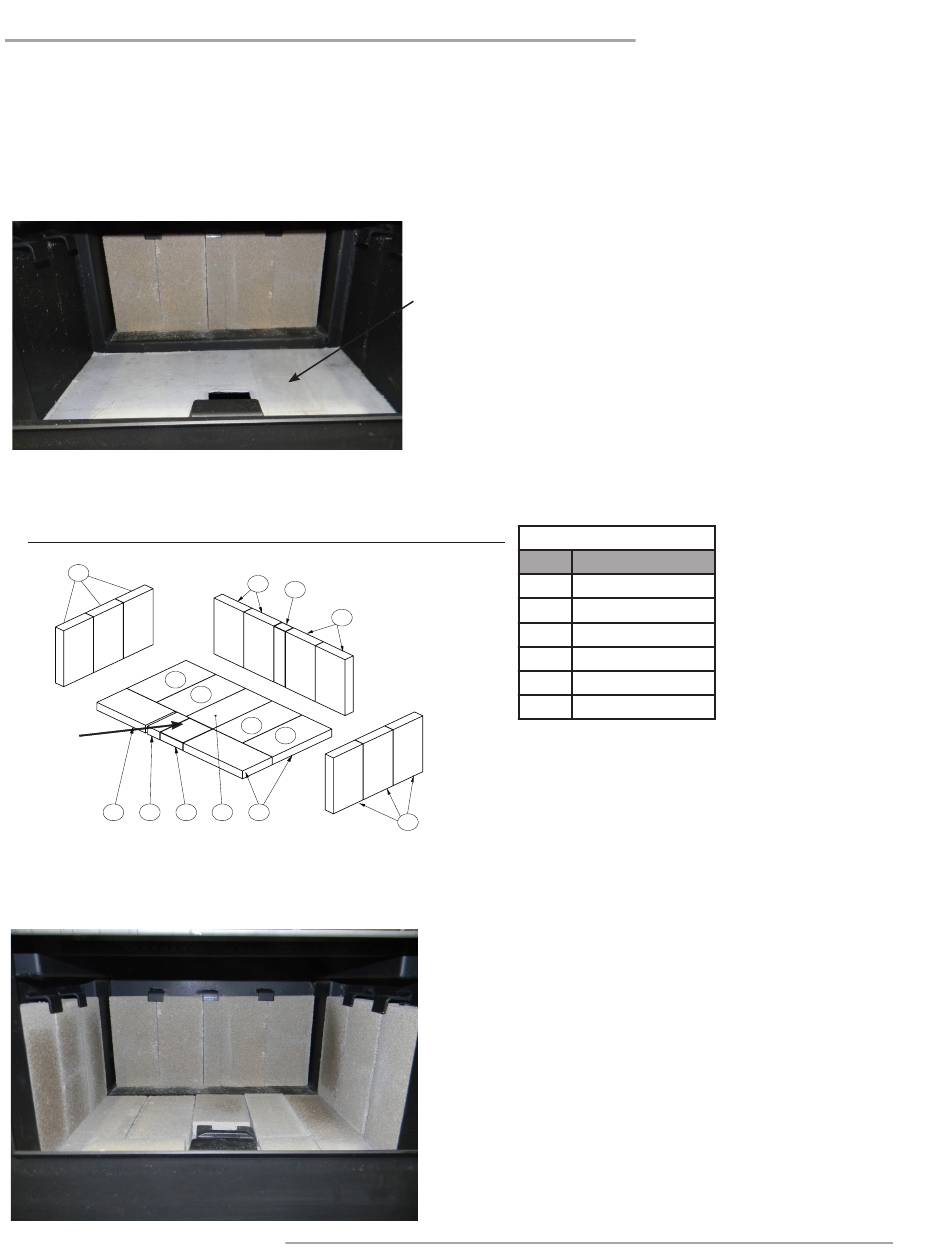

INSTALLATION DES BRIQUES

Les briques réfractaires sont incluses pour prolonger la durée de vie de votre poêle et diffuser la chaleur plus uniformément. Installer toutes les briques et les
placer correctement en suivant le schéma ci-dessous. Ne pas utiliser de grille.
1. Enlever la boîte qui contient les briques réfractaires située à l'intérieur de l'appareil.
2. Retirer la feuille LyTherm du kit et l'installer sur la base de la chambre de combustion comme illustré ci-dessous.
3. Procédure d'installation des briques réfractaires dans cet ordre :
a) Brique réfractaire du fond
b) Plancher de la chambre de combustion - installer les briques sur la feuille LyTherm.
c) Briques réfractaires latérales (gauche et droite)
1
1
Brique de
la trappe
à cendres
(TC)
5
4
3
REMARQUE : La brique TC illustrée sur le schéma ci-dessous recouvre le trou servant à vider les cendres dans le tiroir à cendres lorsque
ce dernier est installé.
Poêle à bois autoportant Regency F3500
1
6
1
1
1
1
2
1
Feuille LyTherm
Briques réfractaires
#
Dimensions
1
4-1/2 po x 9 po
2
4 po x 9 po
3 (TC)
3-1/2 po x 4-1/2 po
4
1-3/4 po x 4-1/2 po
5
4-1/2 po x 7-5/8 po
6
1 3/4 po x 9 po
1
Installation finalisée
consignes d'installation
19
