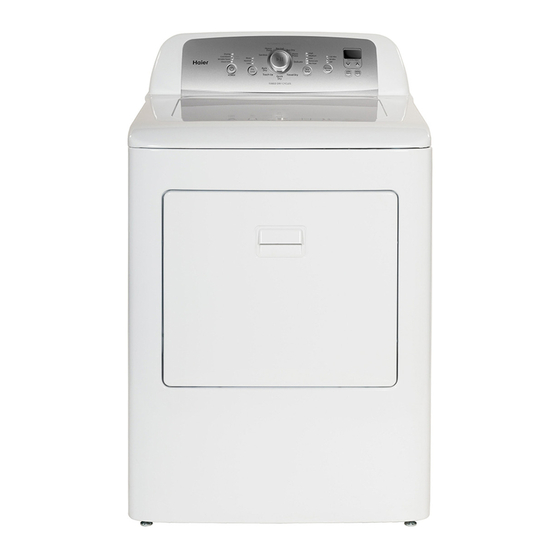

- Page 1 User Manual Manuel d’utilisation Manual para el usuario HLTD500AEW/HLTD500AGW/HLTD500ACW Gas and Electric Clothes Dryers Sécheuses électriques et à gaz Secadoras de ropa a gas y eléctricas...
-
Page 3: Table Des Matières
Vacationing Precautions .....................29 Moving or Storage Preparation ...................29 TROUBLESHOOTING ..................30 LIMITED WARRANTY ..................32 RECORD KEEPING Thank you for purchasing this Haier ___________________________________ product. This user manual will help you get the best performance from your Model number new dryer. -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING WARNING: For your safety, the information in this manual or to prevent property damage, personal injury, or death. and liquids in the vicinity of this or any other appliance. -WHAT TO DO IF YOU SMELL GAS: Do not try to light any appliance. -
Page 5: Gas Dryer Precautions
WARNING To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow the basic precautions, including the following: NOTE: The dryer is designed in compliance with ANSI Z21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112-97 (latest editions) for HOME USE ONLY. This dryer is not recommended for commercial application such as restau- rants and beauty salons. -
Page 6: General Safety Precautions
GENERAL SAFETY PRECAUTIONS Keep area around the exhaust opening and adjacent surrounding areas free from the accumulation of lint, dust and dirt. Keep the dryer area clear and free from items that would obstruct the ow of combustion and ventilation air through the louvered panel located on the rear of the dryer. -
Page 7: Parts And Features
PARTS AND FEATURES Electric Dryer Gas Dryer Power Cord (120 volt/60 Hz) Door Safety Switch Strain Relief Mounting Bracket Lint Screen (Canadian electric model has a 240 volt/ Dryer Door 60 Hz power cord attached.) Leveling Feet Terminal Block Access Cover Front Panel Exhaust Outlet Interior Drum Light... -
Page 8: Installation Instructions
INSTALLATION INSTRUCTIONS WARNING Risk of Fire Install the clothes dryer according to the manufacturer's instructions and local codes. dryers. Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will obstruct clothes dryer To reduce the risk of severe injury or death, follow all installation instructions. -
Page 9: Additional Parts Required
ADDITIONAL PARTS REQUIRED 4" (10.2 cm) Rigid or Flexible Metal Exhaust Ducting Vent Clamps Duct Tape Power Cord (US Electric Dryer Only) A power supply cord kit must be purchased to meet local electrical codes. The dryer must use a 3 or 4-wire NEMA 14-30 or 10-30 type SRDT or ST (as required) power supply cord rated at 120/240 volt AC minimum, 30 amp, with 10 AWG conductors terminated with upturned ends or closed loop connectors and marked for use with clothes dryers. -
Page 10: Minimum Clearances
DRYER DIMENSIONS 42½" (108.0 cm) 30¼" (77.7 cm) 27" (68.6 cm) ALCOVE OR CLOSET REQUIREMENTS 1" 1" 15" (2.5 cm) (2.5 cm) (38.1 cm) 60 in. (387.1 cm 60 in. (387.1 cm 5½" (14 cm) MINIMUM CLEARANCES Dimensions shown are the recommended minimum clearance allowances. Space on the sides of the dryer is required to avoid noise transfer. -
Page 11: Electrical & Gas Supply Requirements
ELECTRICAL & GAS SUPPLY REQUIREMENTS GROUNDING INSTRUCTIONS: This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 12 ELECTRIC DRYER (U.S. ONLY) WARNING The dryer must be plugged into a properly grounded 3 or 4-wire, single phase, 120/240 volt (or 120/208 volt), 60Hz, AC-only electrical outlet connected to an individual 30-amp circuit, fused with a 30-amp time-delay fuse or circuit breaker. Do not operate a washer and dryer on the same circuit.
- Page 13 GAS DRYER ELECTRICAL SUPPLY REQUIREMENTS WARNING The gas dryer must be plugged into a properly grounded 3-wire, single phase, 120 volt, 60Hz, AC-only electrical outlet, fused with a 15-amp time-delay fuse or circuit breaker. The dryer is equipped with a power cord that has a 3 prong plug. Do not cut or remove the grounding prong from the power cord.
-
Page 14: Gas Supply Connection Requirements
GAS SUPPLY REQUIREMENTS NOTE: The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code, ANSI Z223.1 or in Canada, CAN/CGA B149.1. Natural Gas The dryer is equipped for use with Natural gas. LP (Liquid Propane) Gas The dryer can be converted for use with LP gas. -
Page 15: Burner Input Requirements
BURNER INPUT REQUIREMENTS Elevations up to 10,000 ft. (3,048 m): The design of this dryer is certi ed by CSA International for use at altitudes up to 10,000 ft. (3,048 m), above sea level at the B.T.U. rating indicated on the model/ serial number plate. -
Page 16: Exhaust Hood
Recommended Maximum Exhaust Length Exhaust Hood Types Recommended Use Only For Short Run Installations 4" 4" (10.2 cm) (10.2 cm) dia. dia. 4" (10.2 cm) dia. 2½" 4" (6.4 cm) (10.2 cm) No. of 90° Elbows Rigid Metal Rigid Metal 90 feet 60 feet 60 feet... -
Page 17: Mobile Home - Additional Requirements
MOBILE HOME - ADDITIONAL REQUIREMENTS The installation must conform to current Manufactured Home Construction and Safety Standard, Title 24 CFR-Part 3280 or the Canadian Manufactured Home Standard CAN/CSA-Z240 MH. Special provisions must be made for outside makeup air. The opening should be at least twice as large as the dryer exhaust outlet. -
Page 18: Step By Step Instructions
STEP BY STEP INSTRUCTIONS INSTALLING YOUR DRYER We recommend that your new dryer be installed by a quali ed appliance technician. If you feel that you have the skills to install the dryer, please read the installation instructions thoroughly before installing. CAUTION: If, after completing these steps, you are unsure that the dryer is properly installed, contact a quali ed appliance technician. - Page 19 Strain Relief 3. Insert a power cord into the strain relief. Take care to ensure that the wire insulation of the power cord is inside the strain relief. 4. Connect power cord wires following Part A for a 4-wire power cord connection or Part B for a 3-wire power cord connection.
- Page 20 A1. Remove the green ground screw connecting the neutral-ground jumper wire (green) to the cabinet and the center terminal block screw, then discard the jumper wire. A2. Attach the power cord ground wire (green) to the cabinet with the green ground screw.
-
Page 21: Step 2 - Connect To A Gas Supply Line (Gas Dryer Only)
STEP 2 - CONNECT TO A GAS SUPPLY LINE (GAS DRYER ONLY) NOTE: Do not connect the dryer to an LP gas line without rst converting the dryer with a conversion kit. An LP conversion kit must be installed by a quali ed technician. -
Page 22: Step 3 - Connect To An Exhaust System
7. Turn the gas supply on by moving the shuto valve to the open position. The valve is open when the handle is parallel to the gas pipe. 8. Check all connections for leaks by applying a noncorrosive leak-detection solution. Bubbles will identify leaks. If leaks are found, close the shuto valve, retighten the joint, open the shuto valve, and check again. -
Page 23: Step 4 - Level The Dryer
STEP 4 - LEVEL THE DRYER 1. Place the dryer in its nal location. Take care not to crush or kink the exhaust vent. Make sure that all four feet are rmly in contact with the oor and that the dryer rests solidly in position. -
Page 24: Control Panel And Features
CONTROL PANEL AND FEATURES CONTROL PANEL AUTOMATIC CYCLES Normal Heavy ESTIMATED TIME REMAINING Eco Dry Duty High Drying Perm Sanitize Cycle Press Medium Cool Down 150 Min Status More Wrinkle Saver 60 Min Timed Dry Adjust Normal Extra Low Clean Lint Off... -
Page 25: Start/Pause Button
Eco Dry - Use this cycle to save energy. The program is similar to Normal, but uses a slightly lower temperature and dries to a slightly lower dry level. Perm Press - Use this cycle for low-temperature heat and wrinkle-free fabrics. -
Page 26: Cycle Guide
DAMP SIGNAL BUTTON . l a will alert you when your clothes are approximately 80% dry. This is useful when you want to remove partially dry items that you intend to iron. It also gives you the opportunity to untangle and redistribute large bulky items before the cycle is complete. - Page 27 FEATURES HUMIDITY DRYNESS SENSOR The humidity sensor enables the dryer to sense the actual moisture content of garments in the load. Automatic Cycles utilize this information along with air temperature readings to complete the dry cycle at the proper time. This intelligent technology saves energy, reduces static, and protects clothing from damage due to over-drying.
-
Page 28: Operating Instructions
OPERATING INSTRUCTIONS WARNING To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS before operating this appliance. STEP 1 - PREPARE AND SORT LAUNDRY Check garment labels for manufacturers’ drying instructions. Where possible, turn pockets inside out for uniform drying. Tie strings and sashes so they don’t tangle. -
Page 29: Step 3 - Load The Dryer
STEP 3 - LOAD THE DRYER 1. Load damp garments loosely into the dryer drum. 2. Close the dryer door. NOTES: Do not pack the dryer full of garments. An appropriate load should be to ½ of the drum volume. Allow space for clothes to tumble freely for uniform and wrinkle-free drying. -
Page 30: Care And Cleaning Guide
CARE AND CLEANING GUIDE WARNING Always unplug your dryer to avoid electric shock before cleaning. Ignoring this warning may result in death or injury. Before using cleaning products, always read and follow manufacturer’s instructions and warnings to avoid personal injury or product damage. CLEANING AND MAINTENANCE Only use a damp or sudsy cloth for cleaning the control panel. -
Page 31: Replace Interior Drum Light Bulb
REPLACE INTERIOR DRUM LIGHT BULB Your dryer is equipped with a LED light , fixture inside the drum above the door opening. This light is designed to last for the life of the dryer; however, if the light stops operating, please contact a certified technician for replacement. Replace with with 1W LED, T7Shape, Intermediate (E17) Base, 120 volt appliance bulb ONLY. -
Page 32: Troubleshooting
TROUBLESHOOTING ERROR CODES When the dryer senses an error all machine operations will stop, a series of 4 beeps will sound and an error code will be shown in the Estimated Time Remaining display. ERROR CODE DESCRIPTION POSSIBLE CAUSE AND SOLUTION The dryer has detected an Call for service. - Page 33 CLOTHES ARE NOT DRYING Dryer may be overloaded. Wet clothes should not ll more than ½ of the drum volume. Check the exhaust ducting and exhaust hood. The entire exhaust system should be free of obstructions. The exhaust system should be maintained, and cleaned regularly. Dryer load may need to be sorted.
-
Page 34: Limited Warranty
Any service charges not For 12 months from the date of original retail as normal such as normal service area or purchase, Haier will repair or replace any part hours. free of charge including labor that fails due to Damage to clothing. - Page 36 Préparation avant un déménagement ou un entreposage ........66 DÉPANNAGE ..................... 67 GARANTIE LIMITÉE ................... 69 DOCUMENTS À CONSERVER Merci d’avoir acheté ce produit Haier. Ce manuel _______________________________ d’utilisation vous aidera à obtenir la meilleure Numéro de modèle performance possible de votre nouvelle sécheuse.
-
Page 37: Importantes Instructions De Sécurité
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT AVERTISSEMENT : Pour votre sécurité, il est important de respecter les informations fournies dans ce manuel pour minimiser les risques d’incendie ou d’explosion, ou pour éviter tout dommage matériel ou corporel ou en core tout décès. - Ne pas entreposer ou utiliser de l’essence ou tout autre ou de tout autre appareil. -
Page 38: Sécheuse À Gaz - Précautions À Prendre
AVERTISSEMENT corporelles lors de l'utilisation de cet appareil, observer certaines précautions fondamentales, notamment : REMARQUE : Cette sécheuse est conforme aux versions les plus récentes des normes ANSI Z21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 N° 112-97 pour un USAGE DOMESTI UE UNI UEMENT. Cette sécheuse n’est pas recommandée pour un usage commercial, comme une utilisation dans un restaurant ou un institut de beauté. - Page 39 l l i i ’ s i l i t é s ou à proximité d’enfants. Ne pas laisser des enfants jouer avec l’appareil, ni jouer dessus ou à l’intérieur. é s a ’ l c i é r é c s é...
-
Page 40: Pièces Et Caractéristiques
PIÈCES ET CARACTÉRISTIQUES Sécheuse électrique Sécheuse à gaz Cordon d’alimentation électrique Tableau de commande (120 V/60 Hz) Contacteur de sécurité de la Support de montage pour serre-c ble porte (un cordon d’alimentation électrique de Filtre à charpie 240 volts/60 Hz est xé aux modèles électriques canadiens) Porte de la sécheuse Couvercle de l’ouverture d’accès du... -
Page 41: Instructions D'installation
INSTRUCTIONS D’INSTALLATION AVERTISSEMENT Risque d'incendie L’installation de la sécheuse à linge doit être effectuée par un installateur Installer la sécheuse à linge conformément aux instructions du fabricant et aux codes locaux. Ne pas installer de sécheuse à linge avec des matériaux d'évacuation en plastique souple. -
Page 42: Outils Nécessaires
OUTILS NÉCESSAIRES Pour l’installation d’appareils à gaz i l l i uniquement : à é l à é r s é à é l ½ " è AUTRES PIÈCES NÉCESSAIRES é ’ t é q i l exible de 4" (10,2 cm) é... -
Page 43: Exigences D'emplacement
EXIGENCES D’EMPLACEMENT AVERTISSEMENT Ne pas installer la sécheuse dans un endroit où sont conservées ou sécheuse est installée dans un garage, elle doit se trouver au moins à 18 po (45,7 cm) au-dessus du plancher. Le non-respect de ces instructions peut entraîner un décès, une explosion, un incendie ou des brûlures. - Page 44 SPÉCIFICATIONS POUR ALCÔVE OU PLACARD 1" 1" 15" (2,5 cm) (2,5 cm) (38,1 cm) 60 po (387,1 cm 60 po (387,1 cm 5½" (14 cm) DÉGAGEMENTS MINIMUMS é é i n i nécessaires. i a l é té de la sécheuse a n d’éviter tout transfert de bruit.
- Page 45 AVERTISSEMENT Un raccordement inapproprié du conducteur de liaison à la terre d’équipement peut causer un risque de choc électrique. En cas de doute concernant la qualité de la liaison à la terre de l’appareil, consulter un SÉCHEUSE ÉLECTRIQUE (É.-U. UNIQUEMENT) AVERTISSEMENT correctement reliée à...
-
Page 46: Sécheuse Électrique (Canada Uniquement)
SÉCHEUSE ÉLECTRIQUE (CANADA UNIQUEMENT) AVERTISSEMENT correctement reliée à la terre et délivrant une tension monophasée CA uniquement de 120/240 V à 60 Hz, reliée à un circuit individuel protégé par un fusible temporisé ou un disjoncteur de 30 A. Ne pas faire fonctionner une laveuse et une sécheuse sur un même circuit. -
Page 47: Spécifications De L'alimentation En Gaz
s i l a ’ à r s i l o l l SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ REMARQUE : L’alimentation en gaz de la sécheuse doit tre conforme aux codes et règlements locaux et à la dernière édition de la norme ANSI Z223.1 du National Fuel Gas Code ou CAN/CGA B149.1 au Canada. -
Page 48: Spéci Cations Du Raccordement De L'alimentation En Gaz
SPÉCIFICATIONS DU RACCORDEMENT DE L’ALIMENTATION EN GAZ Cette sécheuse doit tre raccordée à la canalisation d’alimentation en gaz à l’aide d’un connecteur de gaz exible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10. Raccord à... -
Page 49: Spéci Cations Du Système D'évacuation
SPÉCIFICATIONS DU SYSTÈME D’ÉVACUATION AVERTISSEMENT Cette section décrit les critères à respecter pour assurer la sécurité et l’efficacité du système d’évacuation. Le non-respect de ces instructions peut entraîner une mauvaise performance de la sécheuse, un dommage à l’appareil ou un risque d’incendie. IMPORTANT : L’évacuation de la sécheuse doit se faire à... - Page 50 Longueur maximale recommandée du système d’évacuation Types de bouches d’évacuation Recommandé Utiliser uniquement pour les circuits courts 4" 4" (10,2 cm) (10,2 cm) de diamètre diamètre 4" (10,2 cm) de diamètre 2½" 4" (6,4 cm) (10,2 cm) Nombre de coudes à 90° Métallique rigide Métallique rigide 90 pieds...
-
Page 51: Résidence Mobile Spéci Cations Supplémentaires
BOUCHE D’ÉVACUATION s i l é ’ é à a l l o ’ lorsque la sécheuse est en fonctionnement. Lorsque la sécheuse s’arr te, le clapet se ferme automatiquement pour éviter les courants d’air et l’entrée de rongeurs et d’insectes. à... -
Page 52: Instructions Étape Par Étape
INSTRUCTIONS ÉTAPE PAR ÉTAPE INSTALLATION DE LA SÉCHEUSE Nous recommandons que l’installation de votre nouvelle sécheuse soit réalisée par un technicien en électroménager quali é. Si on pense tre capable d’installer la sécheuse, lire soigneusement les instructions d’installation avant de procéder à l’installation. - Page 53 2. Insérer un serre-c ble homologué UL dans le trou du support de montage. Positionner le serre-c ble de fa on à ce qu’un onglet soit orienté vers le haut et l’autre vers le bas. Serrer les vis du serre-c ble juste assez pour maintenir ensemble les deux moitiés.
- Page 54 PARTIE A – CORDON D’ALIMENTATION ÉLECTRIQUE À 4 CONDUCTEURS Vis de liaison à la terre (verte) Conducteur neutre du cordon d’alimentation électrique (blanc) Vis du bo tier de connexion Conducteurs de ligne du cordon Conducteur de liaison du neutre à la d’alimentation électrique (un terre (vert) rouge, un noir)
-
Page 55: Partie B - Cordon D'alimentation 3 Fils
PARTIE B – CORDON D’ALIMENTATION 3 FILS Vis de liaison à la terre (verte) Conducteur neutre du cordon d’alimentation électrique (blanc) Vis du bo tier de connexion Conducteurs de ligne du cordon Conducteur de liaison du neutre à la d’alimentation électrique (un terre (vert ) rouge, un noir) Cordon d’alimentation électrique... - Page 56 3. Retirer le capuchon d’expédition de la canalisation d’arrivée de gaz situé à l’arrière de la sécheuse. 4. Raccorder un coude NPT " à la canalisation d’arrivée de gaz sur la sécheuse. Raccorder ensuite un adaptateur conique au coude. IMPORTANT : Utiliser une clé à tuyauterie pour emp cher la canalisation d’arrivée de gaz de la sécheuse de se tordre.
-
Page 57: Tape 3 - Raccordement À Un Système D'évacuation
ÉTAPE 3 - RACCORDEMENT À UN SYSTÈME D’ÉVACUATION AVERTISSEMENT Pour réduire le risque d’incendie, cette sécheuse doit évacuer l’air à l’extérieur. 1. Véri er que le système d’évacuation n’est pas obstrué par une accumulation de charpie avant de raccorder la sécheuse. 2. -
Page 58: Tape 4 Nivellement De La Sécheuse
ÉTAPE 4 – NIVELLEMENT DE LA SÉCHEUSE 1. Installer la sécheuse à son emplacement nal. Veiller à ne pas écraser ni déformer le conduit d’évacuation. Véri er que les quatre pieds sont en contact ferme avec le plancher et que la sécheuse repose solidement dessus. REMARQUE : Pour une sécheuse à... -
Page 59: Tableau De Commande Et Caractéristiques
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES TABLEAU DE COMMANDE AUTOMATIC CYCLES Normal Heavy ESTIMATED TIME REMAINING Eco Dry Duty High Drying Perm Sanitize Cycle Press Medium Cool Down 150 Min Status More Wrinkle Saver 60 Min Timed Dry Adjust Normal Extra Low Clean Lint Off... -
Page 60: Bouton De Sélection Du Programme
BOUTON DE SÉLECTION DU PROGRAMME r i s Sanitize (assainissement) - Utiliser ce programme pour assainir des pièces comme les serviettes, les articles de literie et les v tements d’enfant. Il est recommandé de ne pas interrompre ce programme. Heavy Duty (service intense) - Utiliser ce programme pour sécher à haute température des tissus épais, comme les serviettes et les jeans. -
Page 61: Bouton Damp Signal (Signal D'humidité)
BOUTON WRINKLE SAVER (ANTI-FROISSEMENT) la n du programme de refroidissement, la sécheuse fait culbuter la charge périodiquement pendant 1 heure a n d’emp cher que les v tements ne se froissent. Utiliser ce bouton pour prolonger cette fonction pendant 150 minutes ou pour la désactiver. -
Page 62: Guide Des Programmes
GUIDE DES PROGRAMMES REMARQUE : Pour la protection de vos v tements, tous les réglages et options ne sont pas disponibles sur tous les programmes. Les cases grisées indiquent les réglages par défaut correspondant à chaque programme. PRO- DURÉE TEMPÉRATURE NIVEAU DE TYPE DE TISSU OPTIONS... -
Page 63: Caractéristiques
CARACTÉRISTIQUES CAPTEUR DU NIVEAU D’HUMIDITÉ h ’ i d i é t à é s é d’humidité des v tements de la charge. Les programmes automatiques utilisent cette information, ainsi que des mesures de température de l’air pour terminer le programme de séchage en temps voulu. Cette technologie intelligente permet d’économiser de l’énergie, réduit le taux d’électricité... -
Page 64: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION AVERTISSEMENT Pour réduire le risque d’incendie, de choc électrique ou de blessures corporelles, lire les INSTRUCTIONS IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet appareil. ÉTAPE 1 – PRÉPARATION ET TRI DU LINGE t é tements pour les instructions de séchage du fabricant. -
Page 65: Tape 3 Chargement De La Sécheuse
ÉTAPE 3 – CHARGEMENT DE LA SÉCHEUSE 1. Charger les v tements humides dans le tambour de la sécheuse sans les tasser. 2. Fermer la porte de la sécheuse. REMARQUES : r i l é s tements. n i l é... -
Page 66: Guide D'entretien Et De Nettoyage
GUIDE D’ENTRETIEN ET DE NETTOYAGE AVERTISSEMENT choc électrique. Le non-respect de cet avertissement peut entraîner un décès ou des blessures. Avant d’utiliser des produits de nettoyage, toujours lire et suivre les ou tout dommage du produit. NETTOYAGE ET ENTRETIEN s i l on humide ou imbibé... -
Page 67: Retirer La Charpie Accumulée
RETIRER LA CHARPIE ACCUMULÉE À l’intérieur de la caisse de la sécheuse • Retirer la charpie tous les 2 ans ou plus souvent, selon l’utilisation de la Système d’évacuation • Le système d’évacuation doit être contrôlé et nettoyé tous les 12 mois au moins dans des conditions d’utilisation normales. -
Page 68: Précautions À Prendre Avant Un Départ En Vacances
PRÉCAUTIONS À PRENDRE AVANT UN DÉPART EN VACANCES é é s é ’ l r i l a électrique. ltre à charpie. Voir la section “Nettoyage du ltre à charpie”. é s à a ’ t de la canalisation de gaz. PRÉPARATION AVANT UN DÉMÉNAGEMENT OU UN ENTREPOSAGE Suivre les étapes suivantes en complément des étapes de la section “Précautions à... -
Page 69: Dépannage
DÉPANNAGE CODES D’ERREUR uand la sécheuse détecte une erreur, toutes les opérations s’arr tent, une série de 4 signaux sonores retentit et un code d’erreur appara t sur l’a chage Estimated Time Remaining (durée résiduelle estimée). ’ D La sécheuse a détecté un uali é... -
Page 70: Les Vêtements Ne Sèchent Pas
LES VÊTEMENTS NE SÈCHENT PAS é s tre surchargée. Les v tements mouillés ne doivent pas occuper plus de la moitié du volume total du tambour. é ’ é ’ è t d’évacuation doit tre complètement exempt de toute obstruction. è... -
Page 71: Garantie Limitée
Contacter le centre de dépannage autorisé le Tout frais de transport et d’expédition. CETTE GARANTIE LIMITÉE REMPLACE par un centre de dépannage autorisé Haier. Pour TOUTE AUTRE GARANTIE EXPRESSE OU le nom et le numéro de téléphone du centre IMPLICITE, Y COMPRIS LES GARANTIES DE de dépannage autorisé... - Page 72 GARANTÍA LIMITADA ..................104 INFORMACIÓN A TENER EN CUENTA Le agradecemos la compra de este producto _______________________________ de marca Haier. Este manual para el usuario le Número de modelo ayudará a obtener el mejor funcionamiento de su nueva secadora. _______________________________ Para referencia futura, anote el número de...
-
Page 73: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA ADVERTENCIA: Por su seguridad, debe tenerse en cuenta la información de este manual para minimizar el riesgo de incendio o explosión, o para prevenir daños a los bienes, lesiones personales o muerte. -No almacene ni use gasolina u otros vapores y líquidos o cualquier otro electrodoméstico. -
Page 74: Precauciones Para La Secadora A Gas
ADVERTENCIA personales al usar el aparato, siga las precauciones básicas, incluidas las siguientes: NOTA: La secadora ha sido diseñada cumpliendo los requisitos de ANSI Z21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 No. 112-97 (últimas ediciones) SOLAMENTE PARA USO DOMÉSTICO. No se recomienda usar esta seca- dora para aplicaciones comerciales, tales como restaurantes y salones de belleza. - Page 75 ñ i el aparato o cuando éste se use cerca de ellos. No permita que los niños jueguen con o sobre este aparato ni en el interior del mismo. c í manchado con gasolina, disolventes de limpieza en seco, u otras sustancias in amables o explosivas ya que despiden vapores que pueden encenderse o causar una explosión.
-
Page 76: Piezas Y Características
PIEZAS Y CARACTERÍSTICAS Secadora eléctrica Secadora a gas Cable eléctrico (120 voltios/60 Hz) Interruptor de seguridad de la puerta Soporte de montaje del protector de cables (El modelo eléctrico canadiense tiene Filtro de pelusa conectado un cable de suministro eléctrico Puerta de la secadora de 240 voltios/60 Hz.) Patas niveladoras... -
Page 77: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN ADVERTENCIA Riesgo de incendio La instalación de la secadora de ropa debe estar a cargo de un instalador competente. Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales. No instale una secadora de ropa con materiales de ventilación de plástico de electrodomésticos como apto para ser usado con secadoras de ropa. -
Page 78: Piezas Adicionales Requeridas
PIEZAS ADICIONALES REQUERIDAS a í g í exible de 4" (10,2 cm) c é c é i r t á r i n i c é i r t los códigos eléctricos locales. Deberá usarse para la secadora un cable de suministro eléctrico de 3 ó... - Page 79 DIMENSIONES DE LA SECADORA 42½" (108,0 cm) 30¼" (77,7 cm) 27" (68,6 cm) REQUISITOS PARA ALCOBAS O CLÓSETS 1" 1" 15" (2,5 cm) (2,5 cm) (38,1 cm) 60 pulg. (387,1 cm 60 pulg. (387,1 cm 5½" (14 cm) ESPACIOS MÍNIMOS i n í...
-
Page 80: Requisitos Del Suministro Eléctrico Y De Gas
REQUISITOS DEL SUMINISTRO ELÉCTRICO Y DE GAS INSTRUCCIONES DE PUESTA A TIERRA: Este aparato debe estar conectado a tierra. En el caso de funcionamiento defectuoso o avería, la conexión reducirá el riesgo de choque eléctrico al proporcionar una vía de menor resistencia para la corriente eléctrica. Este electrodoméstico está... - Page 81 c é á r separado un juego que satisfaga los códigos eléctricos locales. Puede usarse para la secadora un cable de suministro eléctrico de 3 o 4 hilos tipo NEMA 14-30 o 10-30, SRDT o ST (según se necesite) de 120/240 voltios CA como mínimo, 30 amperios, con 3 conectores de horquilla con extremos abiertos, con los extremos hacia arriba o conectores con lazo cerrado, marcados para ser usado con secadoras de ropa.
-
Page 82: Requisitos Del Suministro De Gas
SECADORA A GAS REQUISITOS DEL SUMINISTRO ELÉCTRICO ADVERTENCIA La secadora a gas deberá enchufarse en un contacto eléctrico debidamente puesto a tierra, de 3 hilos, monofásico, de 120 voltios, 60 Hz, CA solamente, con un cortacircuitos o fusible retardador de 15 amperios. -
Page 83: Requisitos Para La Conexión Del Suministro De Gas
gas natural y propano (Natural Gas and Propane Installation Code), B149.1. l á á r d i l cerrarla y abrirla. ó i ", accesible para las pruebas de calibre, inmediatamente por encima de la conexión de suministro de gas a la secadora. n í... -
Page 84: Requisitos Del Sistema De Escape
REQUISITOS DEL SISTEMA DE ESCAPE ADVERTENCIA En esta sección se describen los requisitos para un sistema de escape rendimiento de secado insatisfactorio, daños a la secadora y peligro de incendio. IMPORTANTE: La secadora deberá ventilarse al exterior. i l a l i t ó... - Page 85 Longitud m xima recomendada de escape Tipos de capota de ventilación Se recomienda Use solamente para las instalaciones de tendido corto 4" (10,2 cm) 4" de diámetro (10,2 cm) de diámetro 4" (10,2 cm) de diámetro 2½" 4" (6,4 cm) (10,2 cm) N°...
-
Page 86: Requisitos Adicionales Para Las Casas Rodantes
CAPOTA DE VENTILACIÓN l i t ó i fuera cuando la secadora esté funcionando. Cuando se detenga la secadora, la compuerta se cerrará automáticamente para evitar corrientes de aire y la entrada de insectos y roedores. l i t ó i o l i o l i aceptables las capotas de estilo angular, pero deberán usarse solamente para... -
Page 87: Instrucciones Paso A Paso
INSTRUCCIONES PASO A PASO INSTALACIÓN DE LA SECADORA Se recomienda que su nueva secadora sea instalada por un técnico de aparatos competente. Si le parece que tiene la habilidad para instalar la secadora, lea las instrucciones detalladamente antes de hacerlo. CUIDADO: Si después de seguir estos pasos no está... - Page 88 2. Inserte un protector de cables que esté en la lista de UL en el ori cio del soporte de montaje. Coloque el protector de cables de modo que una lengüeta esté mirando hacia arriba y la otra mirando hacia abajo. Ajuste los tornillos del protector de cables sólo lo su ciente para mantener las dos mitades juntas.
- Page 89 PARTE A – CABLE ELÉCTRICO DE 4 HILOS Tornillo a tierra (verde) Hilo neutro del cable eléctrico (blanco) Tornillo del bloque de terminal Hilos de la línea del cable eléctrico Hilo de puente de conexión a (uno rojo y uno negro) neutro (verde) Cable eléctrico Hilo a tierra del cable eléctrico...
-
Page 90: Paso 2 - Conecte A La Línea De Suministro De Gas
PARTE B – CABLE ELÉCTRICO DE 3 HILOS Tornillo a tierra (verde) Hilo neutro del cable eléctrico (blanco) Tornillo del bloque de terminal Hilos de la línea del cable eléctrico Hilo de puente de conexión a (uno rojo y uno negro) neutro (blanco) Cable eléctrico B1. - Page 91 4. Conecte un codo NPT de " al tubo de entrada de gas en la secadora. Luego conecte un adaptador abocinado al codo. IMPORTANTE: Use una llave para tubos para evitar que se tuerza el tubo de entrada de gas de la secadora. Tubo de entrada de gas en la secadora Codo NPT de...
-
Page 92: Paso 3 - Conecte A Un Sistema De Escape
PASO 3 – CONECTE A UN SISTEMA DE ESCAPE ADVERTENCIA Para reducir el riesgo de incendio, esta secadora debe ventilarse hacia el exterior. 1. Cerciórese de que el sistema de escape esté libre y despejado de acumulación de pelusa antes de conectar la secadora. 2. -
Page 93: Paso 4 - Nivele La Secadora
PASO 4 – NIVELE LA SECADORA 1. Coloque la secadora en su ubicación nal. Tenga cuidado de no aplastar ni retorcer el ducto de escape. Cerciórese de que las cuatro patas estén en contacto rme con el piso y que la secadora descanse rmemente en su sitio. NOTA: Para una secadora a gas, cerciórese de que la línea de gas exible no esté... -
Page 94: Panel De Control Y Características
PANEL DE CONTROL Y CARACTERÍSTICAS PANEL DE CONTROL AUTOMATIC CYCLES Normal Heavy ESTIMATED TIME REMAINING Eco Dry Duty High Drying Perm Sanitize Cycle Press Medium Cool Down 150 Min Status More Wrinkle Saver 60 Min Timed Dry Adjust Normal Extra Low Clean Lint Off... - Page 95 PERILLA DE SELECCIÓN DE CICLOS Hay 6 ciclos automáticos para elegir: Sanitize (Higienizar): Use este ciclo para ayudar a higienizar prendas tales como toallas, ropa de cama y ropa de los niños. Es conveniente ejecutar este ciclo hasta completarse. Heavy Duty (Intenso): Use este ciclo para el calor a alta temperatura con telas pesadas como toallas y pantalones de mezclilla.
- Page 96 BOTÓN WRINKLE SAVER (ANTIARRUGAS) l A nal del ciclo de enfriamiento, la secadora dará vueltas la carga durante 1 hora para evitar que se formen arrugas en las prendas. Utilice este botón para extender la función durante 150 minutos o para apagar la función Wrinkle Saver (Antiarrugas).
-
Page 97: Guía De Ciclos
GUÍA DE CICLOS NOTA: Para proteger sus prendas, no todas las opciones y los ajustes están disponibles con todos los ciclos. Las cajas sombreadas indican los ajustes por defecto para cada ciclo. DURACIÓN TEMPERATURA NIVEL DE OPTIONS CICLO TIPO DE TELA EST. -
Page 98: Características
CARACTERÍSTICAS SENSOR DE SEQUEDAD DE HUMEDAD humedad de las prendas en la carga. Los ciclos automáticos utilizan esta información junto con las lecturas de temperatura de aire para completar el ciclo de secado en el momento apropiado. Esta tecnología inteligente ahorra energía, reduce la estática y protege a las prendas de daños ocasionados por el secado en exceso. -
Page 99: Instrucciones Para El Funcionamiento
INSTRUCCIONES PARA EL FUNCIONAMIENTO ADVERTENCIA personales, lea las INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de operar esta secadora. PASO 1 – PREPARE Y SEPARE LAS PRENDAS é l l i uniforme. j a f p í ó i ó i temperaturas elevadas y que no dañen la super cie del tambor. prendas, cerciórese de que se hayan quitado durante el ciclo de lavado. -
Page 100: Paso 3 - Cargue La Secadora
PASO 3 – CARGUE LA SECADORA 1. Cargue las prendas húmedas holgadamente en el tambor de la secadora. 2. Cierre la puerta de la secadora. NOTAS: á r obtener un secado uniforme y sin que se formen arrugas, deje espacio para que las prendas giren libremente. -
Page 101: Guía Para El Cuidado Y La Limpieza
GUÍA PARA EL CUIDADO Y LA LIMPIEZA ADVERTENCIA Siempre desenchufe la secadora para evitar un choque eléctrico antes de la limpieza. El ignorar esta advertencia puede ocasionar la muerte o lesiones. Antes de usar productos de limpieza, siempre lea y siga las instrucciones del fabricante y las advertencias, para evitar lesiones personales o al producto. -
Page 102: Eliminación De Pelusa Acumulada
ELIMINACIÓN DE PELUSA ACUMULADA En el interior del gabinete de la secadora • Según el uso de la secadora, se debe quitar la pelusa cada 2 años o con más El sistema de escape • El sistema de escape deberá ser inspeccionado y limpiado por lo menos cada 12 meses con el uso normal. -
Page 103: Precauciones Al Irse De Vacaciones
PRECAUCIONES AL IRSE DE VACACIONES c é i r t i n i energía. ltro de pelusa. Consulte la sección “Lavado del ltro de pelusa”. : ) s l á n í l suministro de gas. PREPARACIÓN PARA LA MUDANZA O EL ALMACENAJE Aparte de seguir los pasos en las “Precauciones al irse de vacaciones”, complete los pasos adicionales indicados a continuación. -
Page 104: Solución De Problemas
SOLUCIÓN DE PROBLEMAS CÓDIGOS DE ERROR Cuando la secadora detecta un error, se detienen todas las operaciones de la máquina, se emite un sonido 4 veces seguidas y se muestra un código de error en la pantalla Estimated Time Remaining (Tiempo estimado restante). Ó... - Page 105 LAS PRENDAS NO SE SECAN é t ú n á ocupar más de la mitad del volumen del tambor. a í l i t ó i deberá estar completamente libre de obstrucciones. á r n á separarse de las prendas ligeras. ó...
-
Page 106: Garantía Limitada
Durante 12 meses a partir de la fecha de compra Un producto cuyo número de serie original haya original en la tienda, Haier reparará o reemplazará sido removido o alterado. cualquier pieza del aparato sin costo, incluyendo la... -
Page 108: Important
REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin Pour tout problème concernant ce produit, veuillez contacter le service des consommateurs ‘Haier Customer Satisfaction Center’ au 1-877-337-3639. UNE PREUVE D’ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE. IMPORTANTE No regrese este producto a la tienda Si tiene algún problema con este producto, por favor contacte el...
