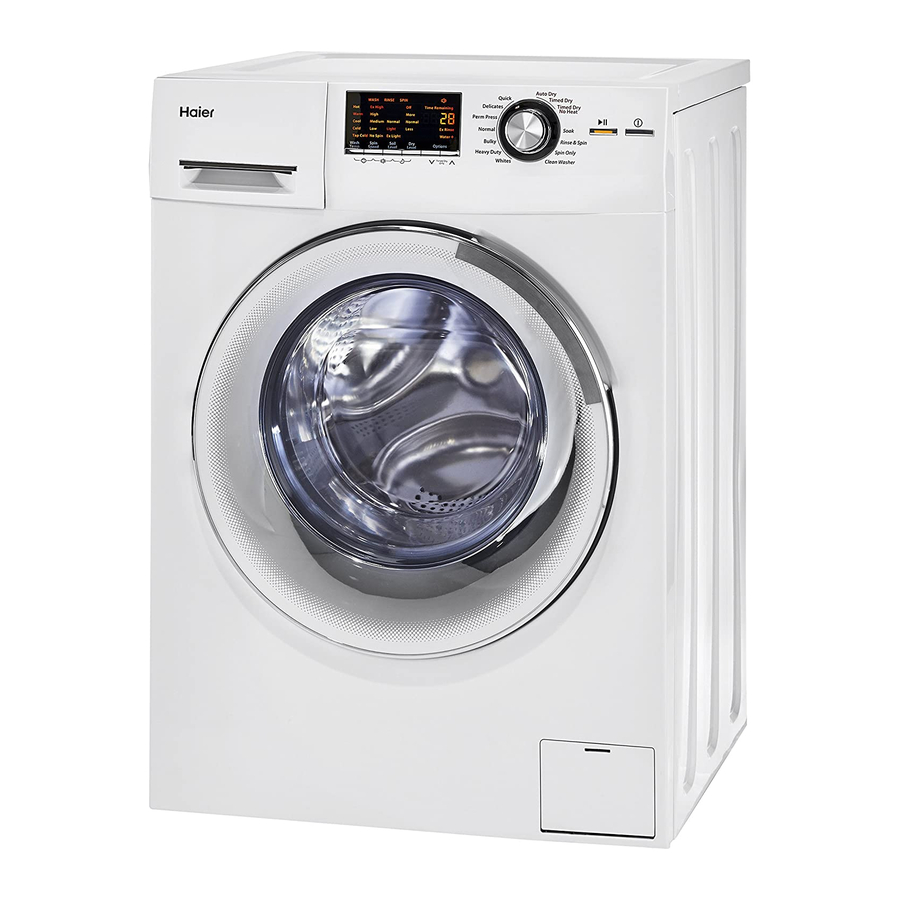

Combination Front-Load
Washer and Ventless Dryer
Laveuse-sécheuse combinée à chargement
frontal sans conduit d'évacuation
Combinación de lavadora de carga
frontal y secadora sin ventilación
User Manual
Guide de l'Utilisateur
Manual del Usuario Modelo
HLC1700AXW
Designed for
High-Efficiency;
use HE detergent.
Conçue pour
haute efficacité;
utiliser un
détergent HE.
Diseñada par a un
alta eficiencia; use
detergente HE
(Alta eficiencia).
