Orientation par rapport au
sens d'écoulement :
Longueurs droites d'entrée et
de sortie
20
‣
Pour les raccords à souder avec bagues de serrage en PEEK, supprimer ces dernières avant le
soudage afin d' é viter les dégâts dûs à la chaleur.

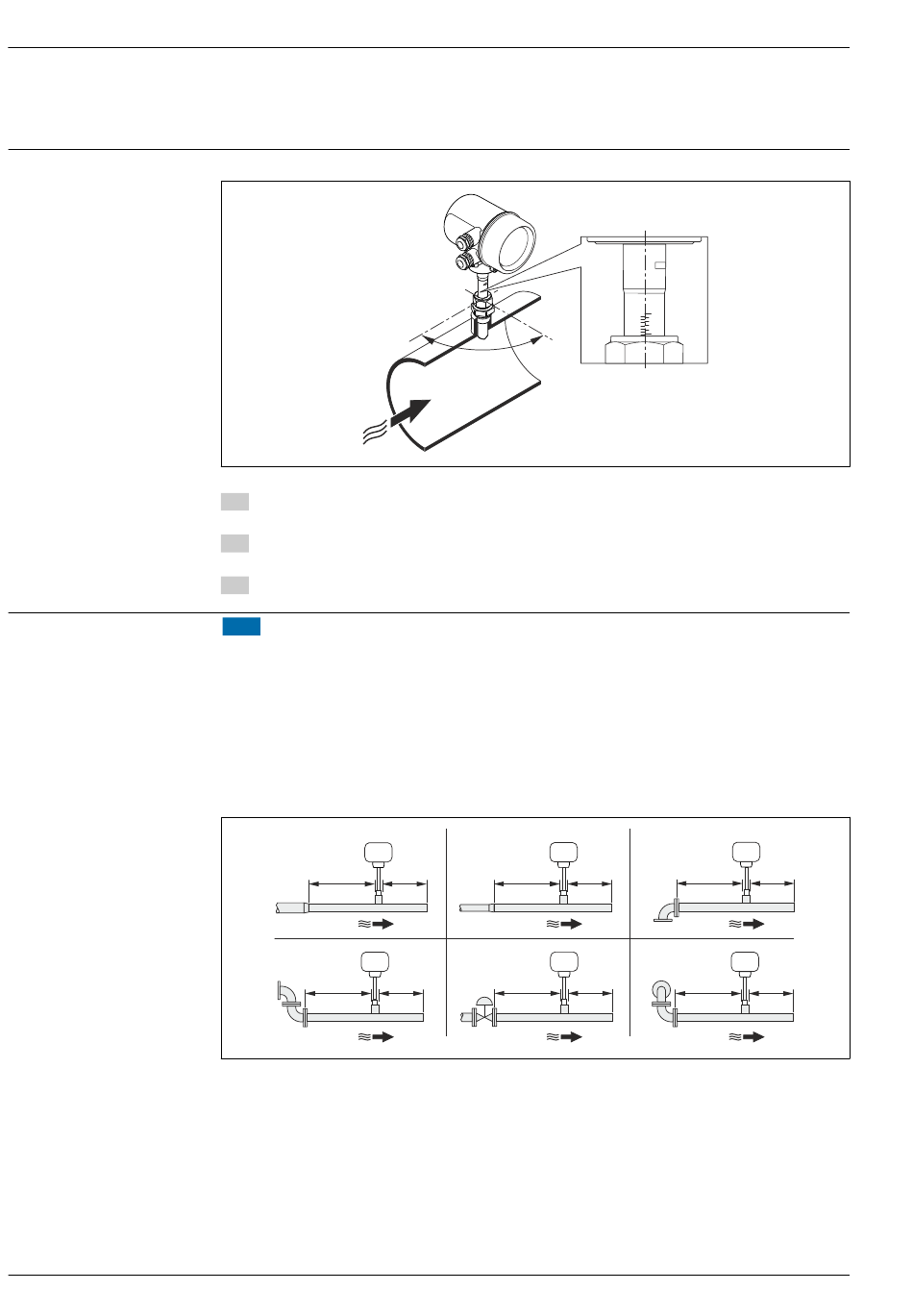

Version à insertion.
1. Veuillez vérifier et vous assurer que le capteur est monté avec un angle de 90° par rapport au
sens d' é coulement (voir graphique).
2. Tourner le capteur pour que le sens de la flèche gravée sur la tige du capteur corresponde au
sens d' é coulement.
3. Orienter l' é chelle vers l' a xe de la conduite.
AVIS
Le principe de mesure thermique est très sensible aux perturbations du profil d'écoulement.
‣
En règle générale, monter l' a ppareil le plus loin possible de l' é lément perturbateur de profil.
Autres informations → ISO 14511.
‣
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les vannes,
T, coudes etc.
‣
Pour atteindre la précision de mesure spécifiée pour l' a ppareil de mesure, il convient de respecter
au moins les longueurs droites d' e ntrée et de sortie indiquées ci-dessous.
‣
En présence de plusieurs perturbations du profil d' é coulement, il faut respecter la longueur droite
d' e ntrée la plus longue indiquée.
1
20 × DN 5 × DN
4
35 × DN 5 × DN
1 Convergent
2 Divergent
3 Coude 90 ° ou T
4 2× coude 90 °
5 Vanne de régulation
6 2× coude 90 ° tridimensionnel
90° ( 7°) ±
2
20 × DN 5 × DN
5
50 × DN 5 × DN
Proline t-mass T 150
110
3
35 × DN 5 × DN
6
35 × DN 5 × DN
