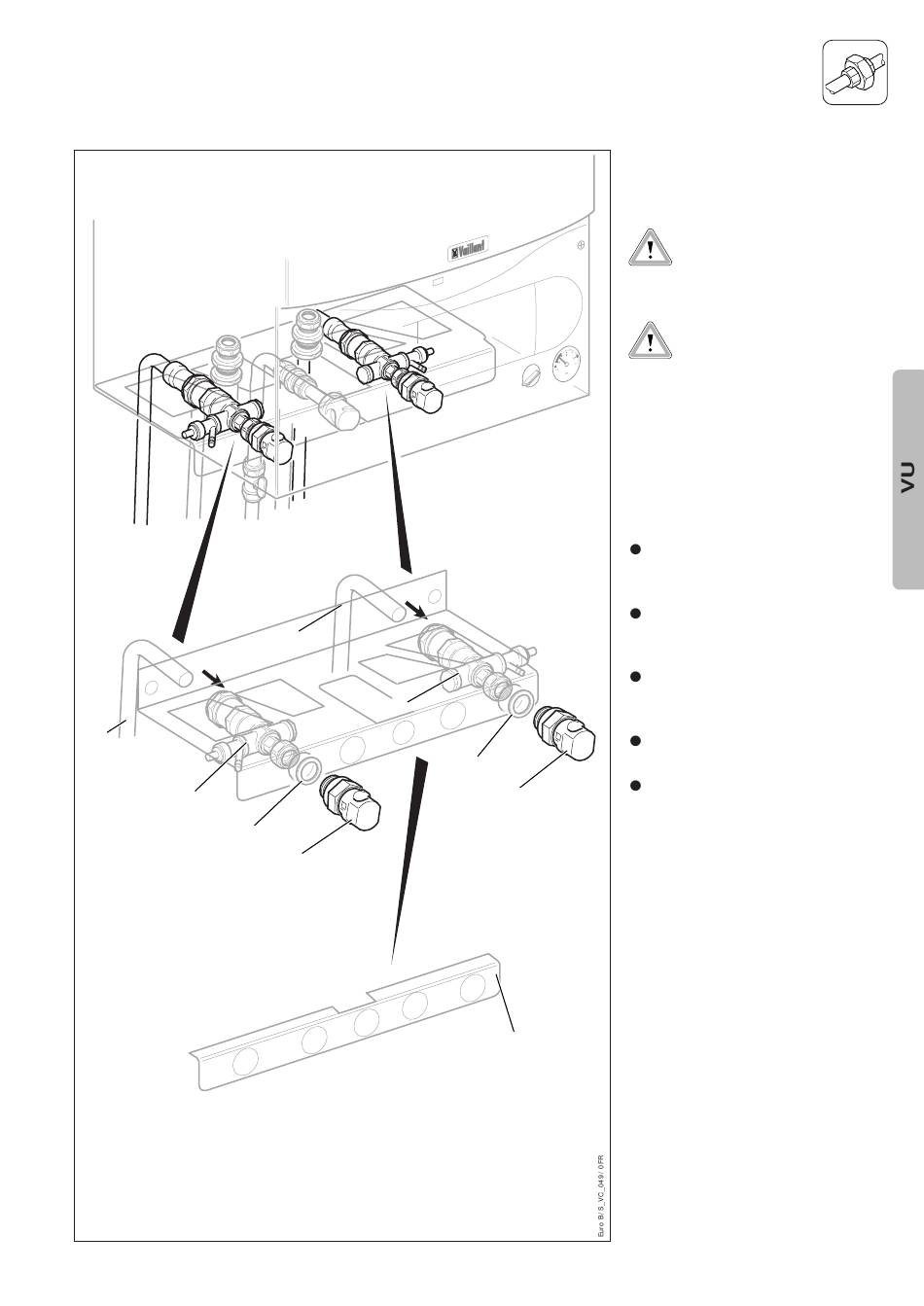

Fig. I.13b: Montage départ et retour chauffage (VU)
4
3
8
Départ et retour du
chauffage (VU)
I
0
2
1
9
INSTALLATION
Veillez à ce que les conduites
de raccordement ne soient pas
tendues lors du montage afin
d'éviter toute fuite!
Rincez soigneusement
l'installation de chauffage
avant de raccorder l'appareil !
Vous enlèverez ainsi les
résidus tels que les perles
desoudure, la calamine,
lechanvre, la rouille, lasaleté,
etc. des tuyaux. Si non, ces
matières peuvent se déposer
dans l'appareil et provoquer
des dysfonctionnements.
Montez le robinet de purge (3)
avec le joint (2) sur le retour
chauffage de la plaque (1).
Montez le tuyau de retour
chauffage (4) sur le robinet
de purge (3).
Montez le robinet de purge (6)
avec le joint (7) sur le départ
chauffage de la plaque (8).
Montez le tube départ (5)
sur le robinet de purge (6).
Après l´installation, démontez
la barette métallique (9)
avant d´accrocher l´appareil.
