Espaces De Montage Nécessaires; Dimensions De L'appareil - Vaillant AtmoTop Plus VU FR 200-5 Instructions D'installation

INSTALLATION
yyyyyyyyyy
yyyyyyyyyy y y
yyyyyyyyyy
200
yyyyyyyyyy
yyyyyyyyyy y
yyyyyyyyyy 5
yyyyyyyyyy
yyyyyyyyyy
yyyyyyyyyy y
yyyyyyyyyy
150

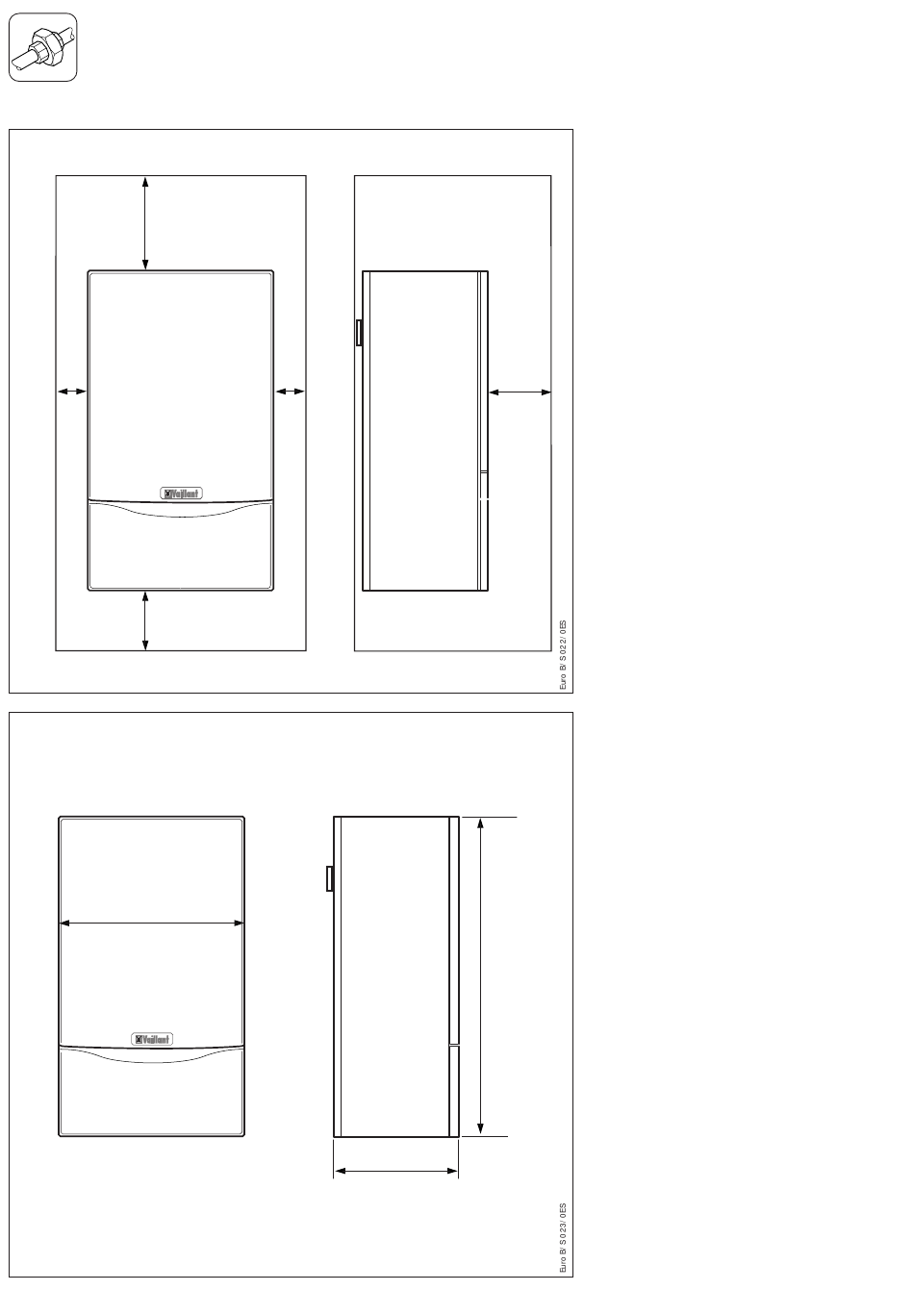

Fig. I.7: Espaces de montage nécessaires
440
Fig. I.8: Dimensions de l'appareil
16
y
5
y y |
y z |
 y z |
 y y |
yyy
338
Espaces de montage
nécessaires
Les espaces de montage suivants sont
nécessaires tant pour l'accrochage
de l'appareil que pour l'exécution de
travaux de maintenance et d'entretien
ultérieurs:
yy
- 150 mm sur la face inférieure
- 155 mm de chaque côté
- 200 mm sur la face supérieure
500
- 500 mm sur la face frontale

Dimensions de l'appareil

800
