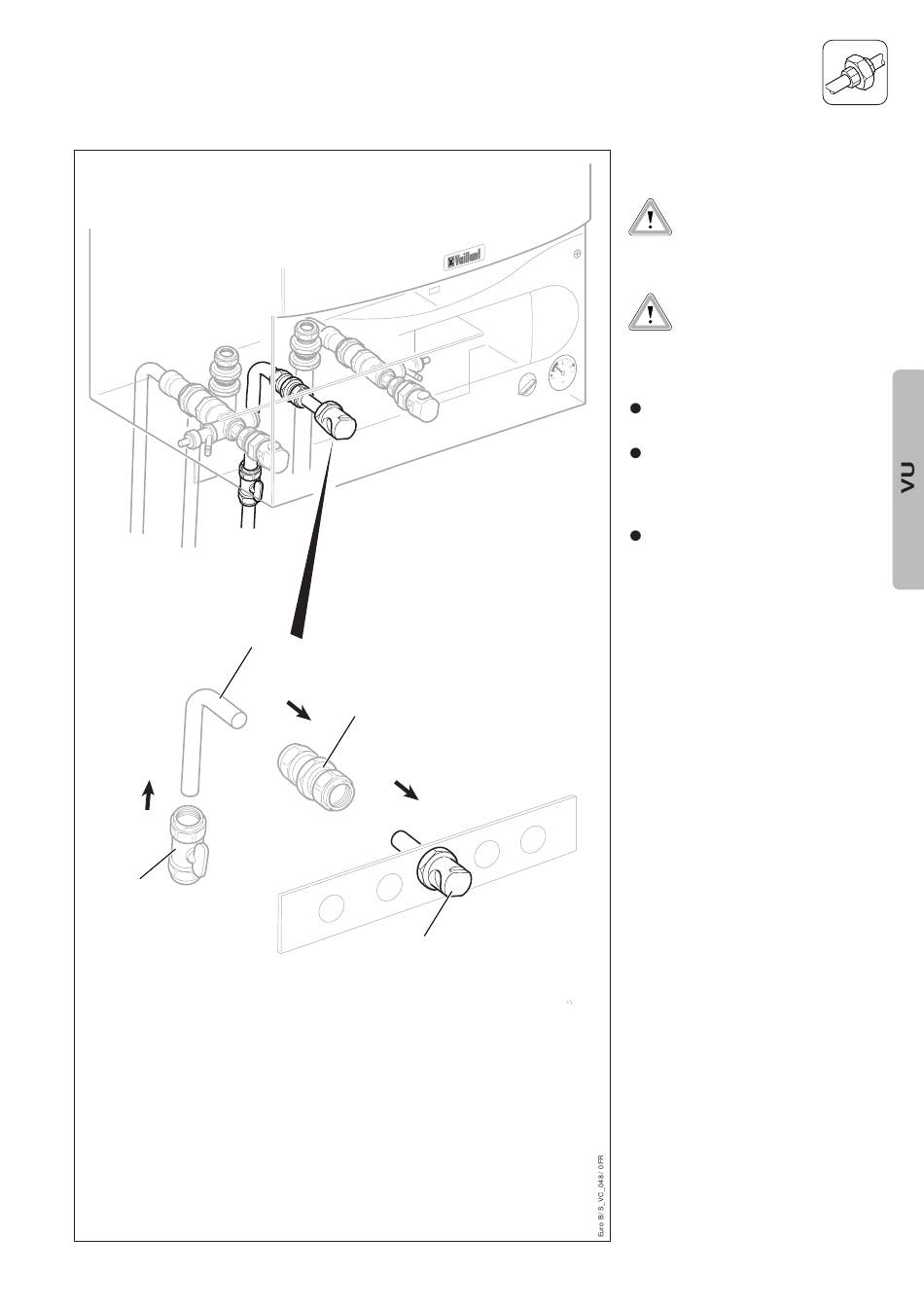

Fig. I.11b: Montage du raccord gaz (VU)
3
2
1
INSTALLATION

Raccord gaz (VU)

Veillez à ce que la conduite
de gaz ne soit pas tendue
lors du montage afin
d'éviter toute fuit e!
L'étanchéité du bloc de
réglage du gaz doit
uniquement être vérifiée
à une pression maximale
de 50 mbars !
I
0
Montez la plaque de
raccordement (5).
Montez la pièce de raccordement
(3) avec le double raccord olive
(2) sur le raccord gaz de la
plaque (1).
Montez l´ensemble sur
le robinet gaz (4).
