BLINDAGE SHIELD
485+
485-
RTN
BLINDAGE
SHIELD
485+
485-
RTN

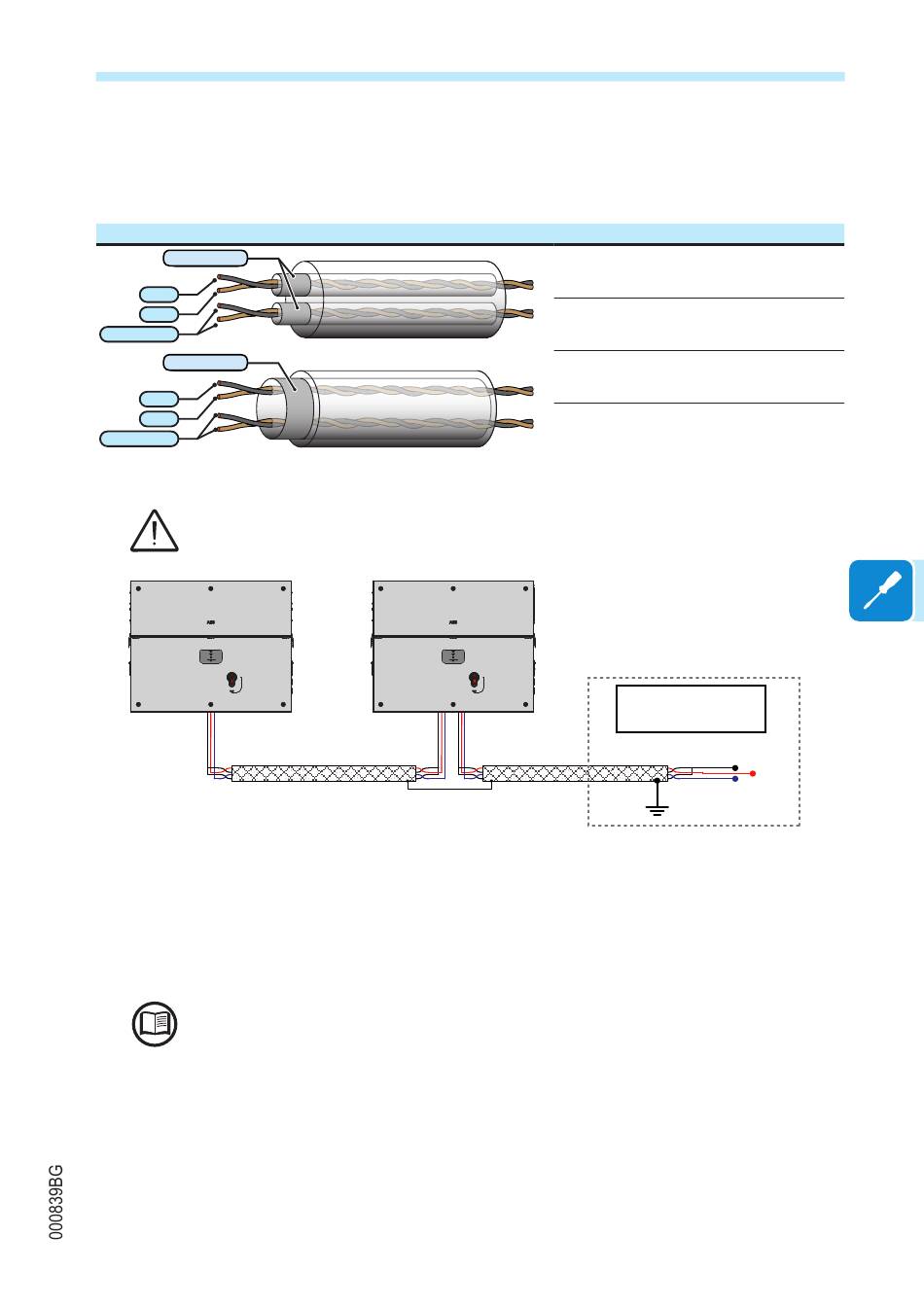

La continuité du blindage doit être assurée le long de la ligne de communication et le blindage
doit être mis à la terre en un seul point.
Pour plus d'informations sur l'installation, la compatibilité et l'utilisation, consultez la
documentation spécifique sur les composants accessoires.
Pour les connexions longue distance, il est préférable d'effectuer le
raccordement au connecteur du bornier à l'aide d'un câble blindé à
paire torsadée présentant une impédance caractéristique de Z0 =
120 ohms, comme celui indiqué dans le tableau suivant :
La ligne RS485 peut être utilisée pour établir une ligne de communication
qui, une fois connectée à un dispositif de surveillance, permet de
maîtriser le fonctionnement du système photovoltaïque. Selon le
dispositif utilisé, la surveillance peut être locale ou distante.
- 91 -
Signal
Données positives
Données négatives
Référence
Blindage
VERS SYSTÈME DE
TO MONITORING
SURVEILLANCE
SYSTEM
RTN
485-
BLINDAGE
SHIELD
5 - Installation
Symbole
485+
485-
RTN
-
485+
