1

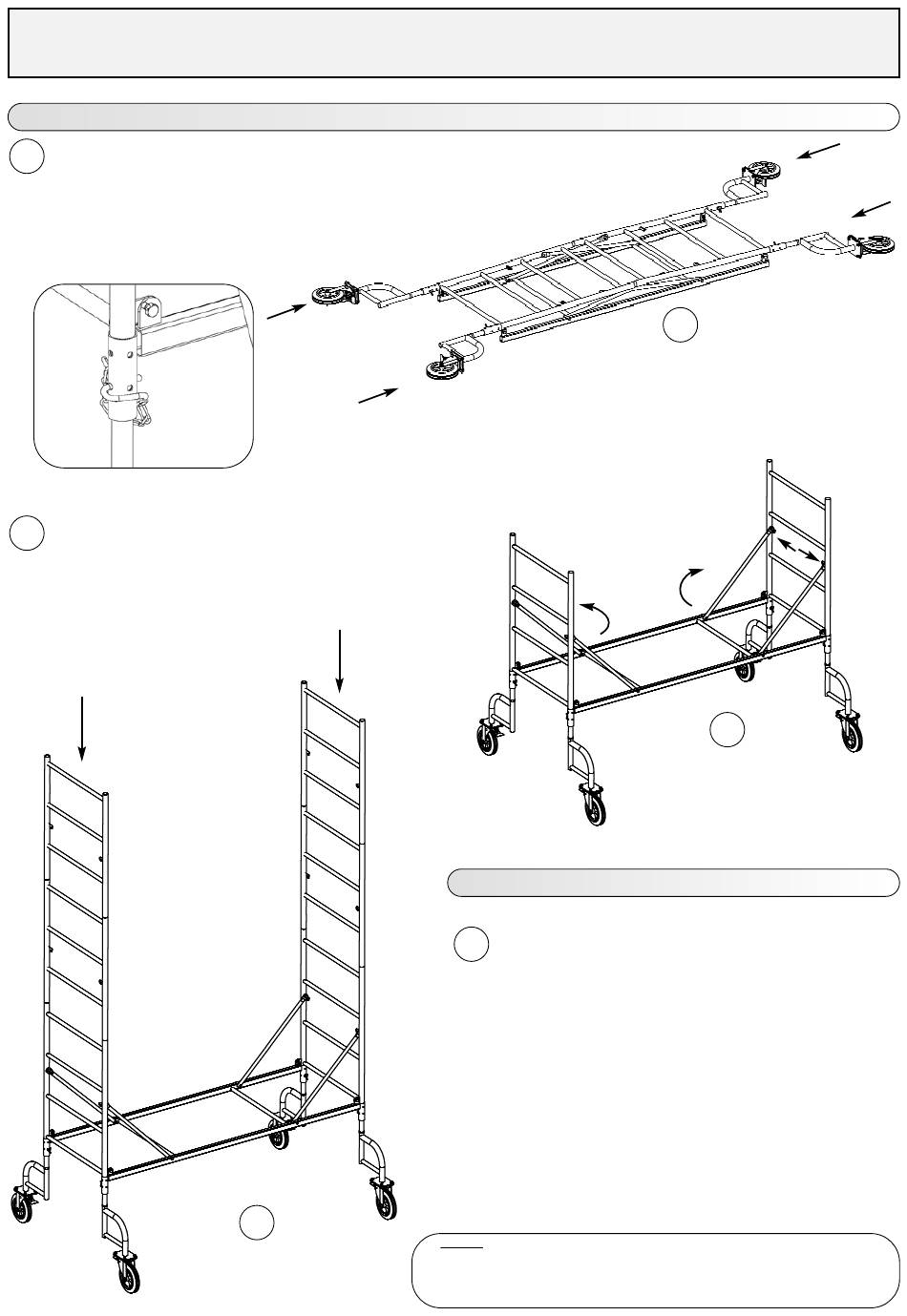

Sur la base horizontale Ref. 002420
non dépliée, monter les 4 pieds à roue per-
pendiculairement Ref. 002421.
Mettre les goupilles et attacher la chaîne à
l'aide de l'écrou papillon.
2
Une fois les roues montées, ouvrir la base et
bloquer les échelles à l'aide des 4 bras de renfort aux
tétons situés sur les montants verticaux.
Bloquer les roulettes au moyen du frein.
Montage du niveau de départ
Montage du niveau de départ
3
Montage de la base
3
Assembler au sol 2 rallonges 0,90m Ref. 2416.
Toujours depuis le sol mettre en place les deux rallon-
ges de 0,90m sur les rallonges de la base.
Nota: Les roues doivent être rentrées au maximum. Le
déploiement ne sert qu'à rattraper une différence de niveau,
en aucun cas il ne sert à augmenter la hauteur d'échafaudage
1
Montage des rallonges 0,90m
P 6/10
