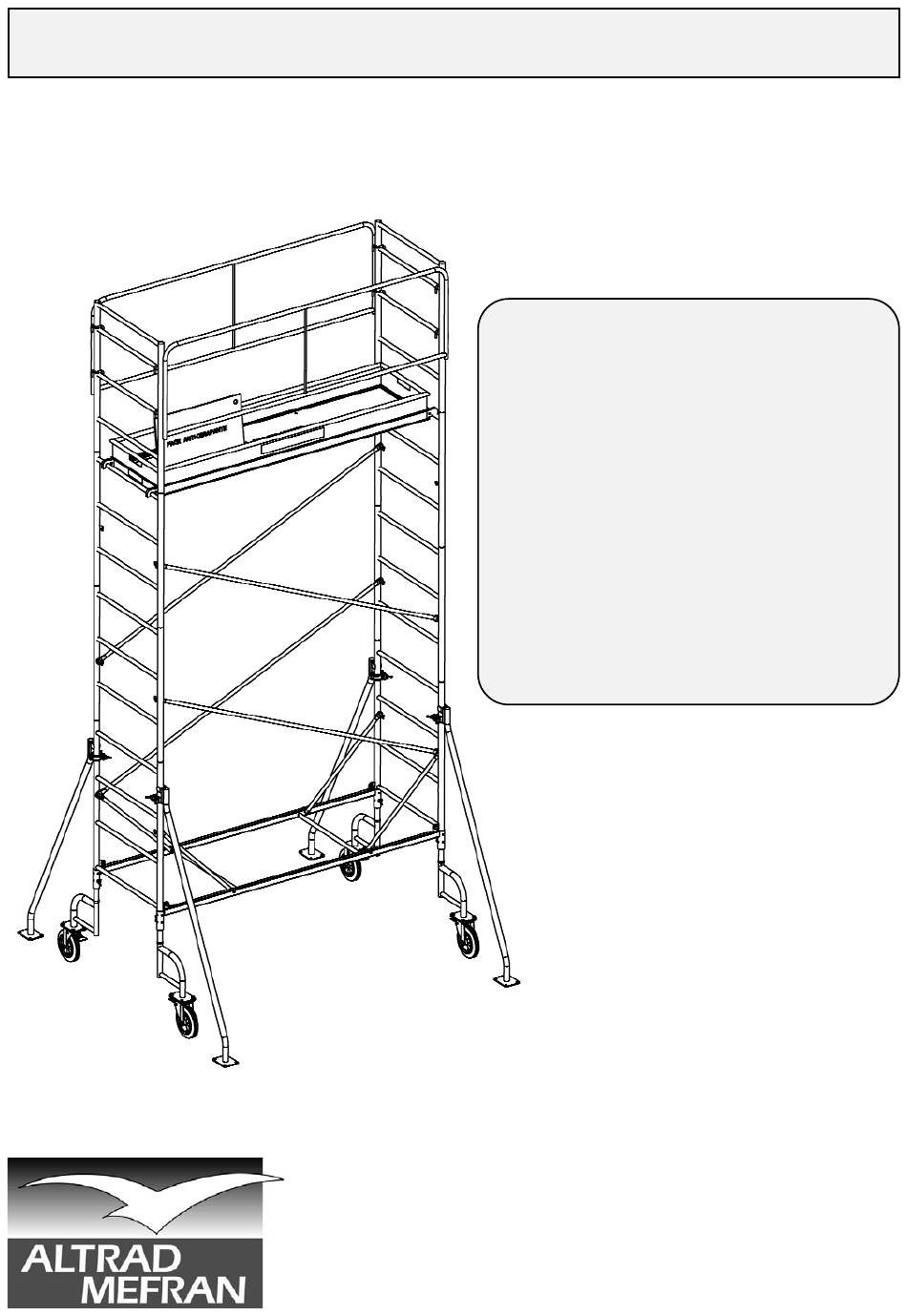

- Page 1 NOTICE NOTICE TECHNIQUE TECHNIQUE MONTAGE MONTAGE UTILISATION UTILISATION Ref. 111116 révision du 12/07/2007...
-
Page 2: Conseils D'utilisation
Echafaudage R200 Echafaudage R200 P 1/10 Caractéristiques générales Construction: Dimensions: Structure acier, galvanisé Longueur de: 2m Charges admissibles: Montants en Ø35mm, épaisseur 1,6mm Entraxe des rallonges 0,693m Charge maxi admissible par plateau: 150daN/m Roue frein Ø200mm Charge maxi admissible par roue : 200kg Hauteur de travail mini 3,50m Largeur du plancher hors tout 560mm Hauteur de travail maxi 8m... -
Page 3: Conseils D'utilisation (Suite)
Conseils d’utilisation (suite) Conseils d’utilisation (suite) P 2/10 Appuis sur un sol en pente ou dénivelé Si le sol présente une pente supérieure à 20%, ou ne pouvant être compensé par le réglage des socles, l’utili- sation d’un échafaudage roulant est déconseillé. Dans les autres cas, si la pente est comprise entre 10 et 20% on renforcera le dispositif d’immobilisation stan- dard par un dispositif complémentaire de préférence pieds sans roue ou ancrage. - Page 4 Nomenclature du montage de base Nomenclature du montage de base P 3/10 1 : Pied télescopique avec roue Ø200 2 : Base pliable 3 : Rallonge 0,90m 4 : Rallonge garde-corps 5 : Croisillon roulant 6 : Plateau NM complet roulant à trappe 7 : Garde-corps roulant 8 : Stabilisateur 0,70m Nota: Vérifier si vous disposez de tous les éléments nécessaires au montage souhaité..
-
Page 5: Pièces Principales
Pièces principales Pièces principales P 4/10 Les pièces détachées Plateau NM complet roulant à trappe Base pliable Ref. 002151 Ref.002420 Poids: 25 kg Poids: 22 kg Pieds télescopique avec roue Ø200 Ref. 002421 Poids: 5,5 kg Rallonge 0,90m Rallonge garde-corps Stabilisateur 0,70m Ref. -
Page 6: Equipements De Montage Conseillés
à tout niveau d’un échafaudage lors de son montage, de son démontage ou de sa transformation. Altrad MEFRAN décline toute responsabilité pour tout échafaudage R200 qui ne serait pas entièrement constitué de pièces d’origine Altrad MEFRAN ou installé selon ses prescriptions. -
Page 7: Montage Du Niveau De Départ
Montage du niveau de départ Montage du niveau de départ P 6/10 Montage de la base Sur la base horizontale Ref. 002420 non dépliée, monter les 4 pieds à roue per- pendiculairement Ref. 002421. Mettre les goupilles et attacher la chaîne à l’aide de l’écrou papillon. -
Page 8: Montage Du Niveau De Départ (Suite)
Montage du niveau de départ (suite) Montage du niveau de départ (suite) P 7/10 Montage des croisillons avec EPI Mettre en place les croisillons Ref. 002418 en opposi- tion en prenant soin de vérifier que les croisillons soient bien arrimés aux tétons. Montage des stabilisateurs Mettre en place les 4 stabilisateurs Ref. - Page 9 Montage du niveau supérieur AVEC Montage du niveau supérieur AVEC P 8/10 Montage du plateau Mettre en place du le sol, le plateau NM complet roulant à trappe Ref. 002151 sur le barreau intermé- diaire. Puis monter sur l’échafaudage et placer le pla- teau à...
- Page 10 Montage du niveau supérieur AVEC EPI(suite) Montage du niveau supérieur AVEC EPI(suite) P 9/10 Montage des garde-corps Toujours de l’intérieur du plateau mettre en place les garde-corps roulants Ref. 002415, et les fixer grâce aux crochets dissymétriques sur les barreaux des rallonges garde-corps latérales. Avant tout démontage, veiller à...
-
Page 11: Extraits De La Réglementation En Vigueur Concernant La Mise En Oeuvre Et L'utilisation Des Échafaudages
Extraits de la réglementation en vigueur concernant Extraits de la réglementation en vigueur concernant la mise en oeuvre et l’utilisation des échafaudages la mise en oeuvre et l’utilisation des échafaudages P 10/10 Décret n°2004-924 du 1 septembre 2004 relatif à l’utilisation des équipements de travail mis à... - Page 12 Inspection du Travail Tél: 01 40 55 13 00 De votre région Fax: 01 40 55 13 01 16 avenue de la Gardie - 34510 Florensac - France Tél. 04 67 94 52 52 - Fax 04 67 94 52 36 www.altrad.com...
