ENTRETIEN

POINTS DE LUBRIFIACTION

ESSIEU A V ANT
1 - Graisseur de l'axe de fusée de la roue avant (2)
2 Graisseur de l'axe de débattement de l'essieu avant
3 Graissage de roulement de moyeu de roue avant (2)
MOTEUR
4 Goulotte d'introduction d'huile
5 - Jauge d'huile
6 - Bouchon de vidange d'huile
BOITE DE VITESSES
7
Bouchon de remplissage d'huile de la boîte de vitesses - relevage
hydraulique - direction hydrostatique
8
Bouchon de niveau d'huile de la boîte de vitesses
9
Bouchons de vidange d'huile de boîte de vitesses - relevage hydrau­
lique - direction hydrostatique
10 Graisseur de roulement de demi-arbre arrière (2)
FREINS ET EMBRAYAGE
11 - Réservoir d'huile
DIRECTION HYDROSTATIQUE
12 - Graisseur de pivot d'articulation (2) et d'articulation de vérins (2)

RELEVAGE HYDRAULIQUE

13 Graisseur de vis de bielle de relevage (2)
14 Graisseur de levier de réglage de bielle de relevage droite
15 Graisseur d'arbre de relevage

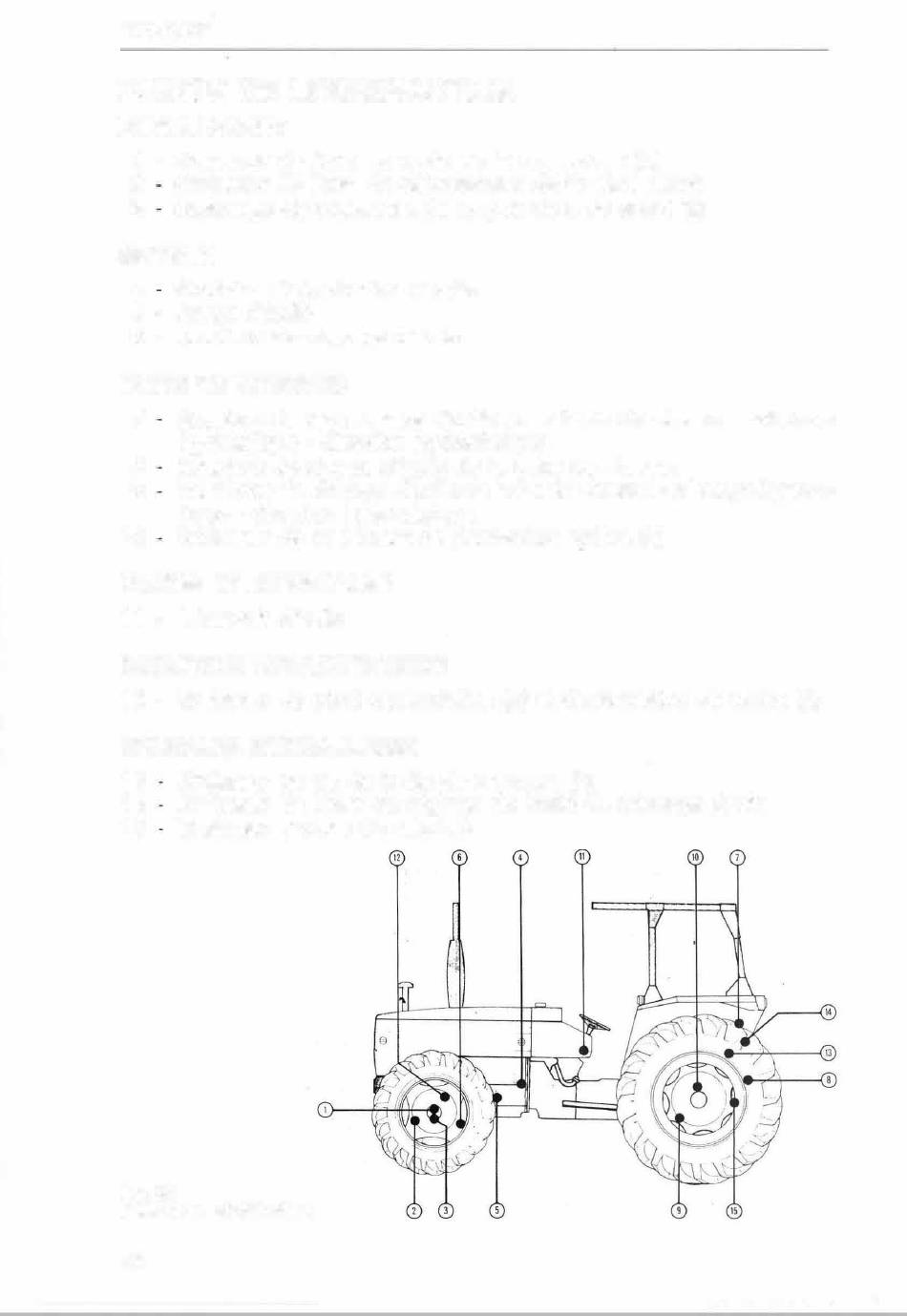

Fig. 31
Points de lubrification
48
