Das Tragfl ügelprofi l

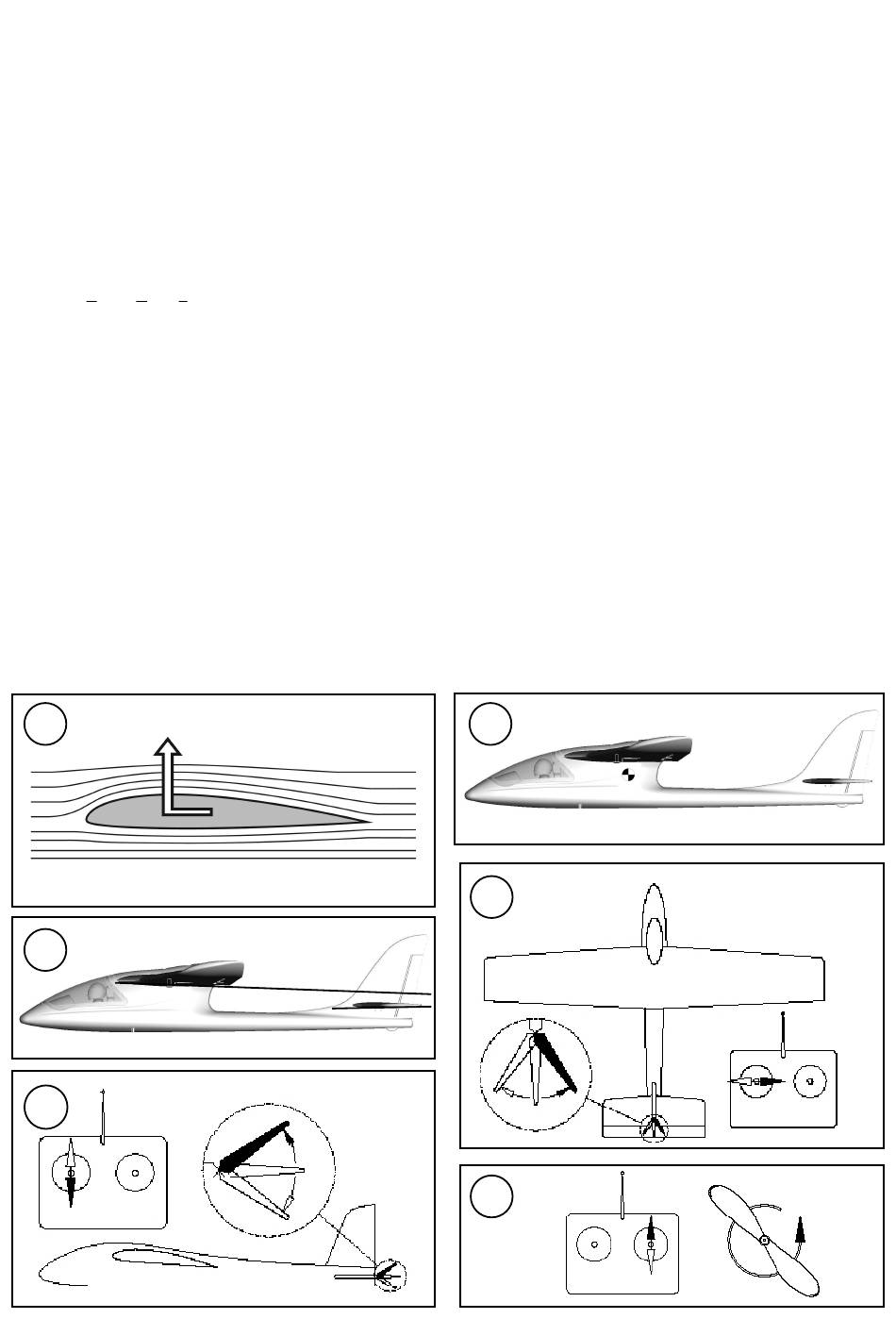

Die Tragfl äche hat ein gewölbtes Profi l an der die Luft im Flug vorbeiströmt. Die Luft oberhalb der Tragfl äche legt gegenüber der
Luft auf der Unterseite in gleicher Zeit eine größere Wegstrecke zurück. Dadurch entsteht auf der Oberseite der Tragfl äche ein
Unterdruck mit einer Kraft nach oben (Auftrieb) die das Flugzeug in der Luft hält. Abb. A
Der Schwerpunkt
Um stabile Flugeigenschaften zu erzielen muss Ihr Flugmodell wie jedes andere Flugzeug auch, an einer bestimmten Stelle im
Gleichgewicht sein. Vor dem Erstfl ug ist das Einstellen des richtigen Schwerpunkts unbedingt erforderlich.
Das Maß wird von der Tragfl ächenvorderkante ( in Rumpfnähe) angegeben. An dieser Stelle mit den Fingern oder besser mit der
Schwerpunktwaage MPX # 69 3054 unterstützt soll das Modell waagerecht auspendeln.
Wenn der Schwerpunkt noch nicht an der richtigen Stelle liegt wird dieser durch Verschieben der Einbaukomponenten (z.B. An-
triebsakku) erreicht. Falls dies nicht ausreicht wird die richtige Menge Trimmgewicht (Blei oder Knetgummi) an der Rumpfspitze
oder am Rumpfende befestigt und gesichert. Ist das Modell schwanzlastig, so wird Trimmgewicht in der Rumpfspitze befestigt - ist
das Modell kopfl astig so wird Trimmgewicht am Rumpfende befestigt.
Die EWD (Einstellwinkeldifferenz) gibt die Differenz in Winkelgrad an, mit dem das Höhenleitwerk zur Tragfl äche eingestellt ist.
Durch gewissenhaftes, spaltfreies montieren der Tragfl äche und des Höhenleitwerks am Rumpf wird die EWD exakt eingehalten.
Wenn nun beide Einstellungen (Schwerpunkt und EWD) stimmen, wird es beim Fliegen und insbesondere beim Einfl iegen keine
Probleme geben. Abb. C
Ruder und die Ruderausschläge
Sichere und präzise Flugeigenschaften des Modells können nur erreicht werden, wenn die Ruder leichtgängig, sinngemäß richtig
und von der Ausschlaggröße angemessen eingestellt sind. Die in der Bauanleitung angegebenen Ruderausschläge wurden bei
der Erprobung ermittelt und wir empfehlen die Einstellung zuerst so zu übernehmen. Anpassungen an Ihre Steuergewohnheiten
sind später immer noch möglich.
Steuerfunktionen am Sender
Am Fernsteuersender gibt es zwei Steuerknüppel, die bei Betätigung die Servos und somit die Ruder am Modell bewegen.
Die Zuordnung der Funktionen sind nach Mode A angegeben - es sind auch andere Zuordnungen möglich.
Folgende Ruder sind mit dem Sender bedienen.
Das Seitenruder (links / rechts)
Das Höhenruder (hoch / tief)
Die Motordrossel (Motor aus / ein)
Der Knüppel der Motordrossel darf nicht selbsttätig in Neutrallage zurückstellen Er ist über den gesamten Knüppelweg rastbar.
Wie die Einstellung fünktioniert lesen Sie bitte in der Bedienungsanleitung der Fernsteuerung nach.
