Multiplex SHARK RR Notice De Construction page 8

Stückliste
Lf Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17

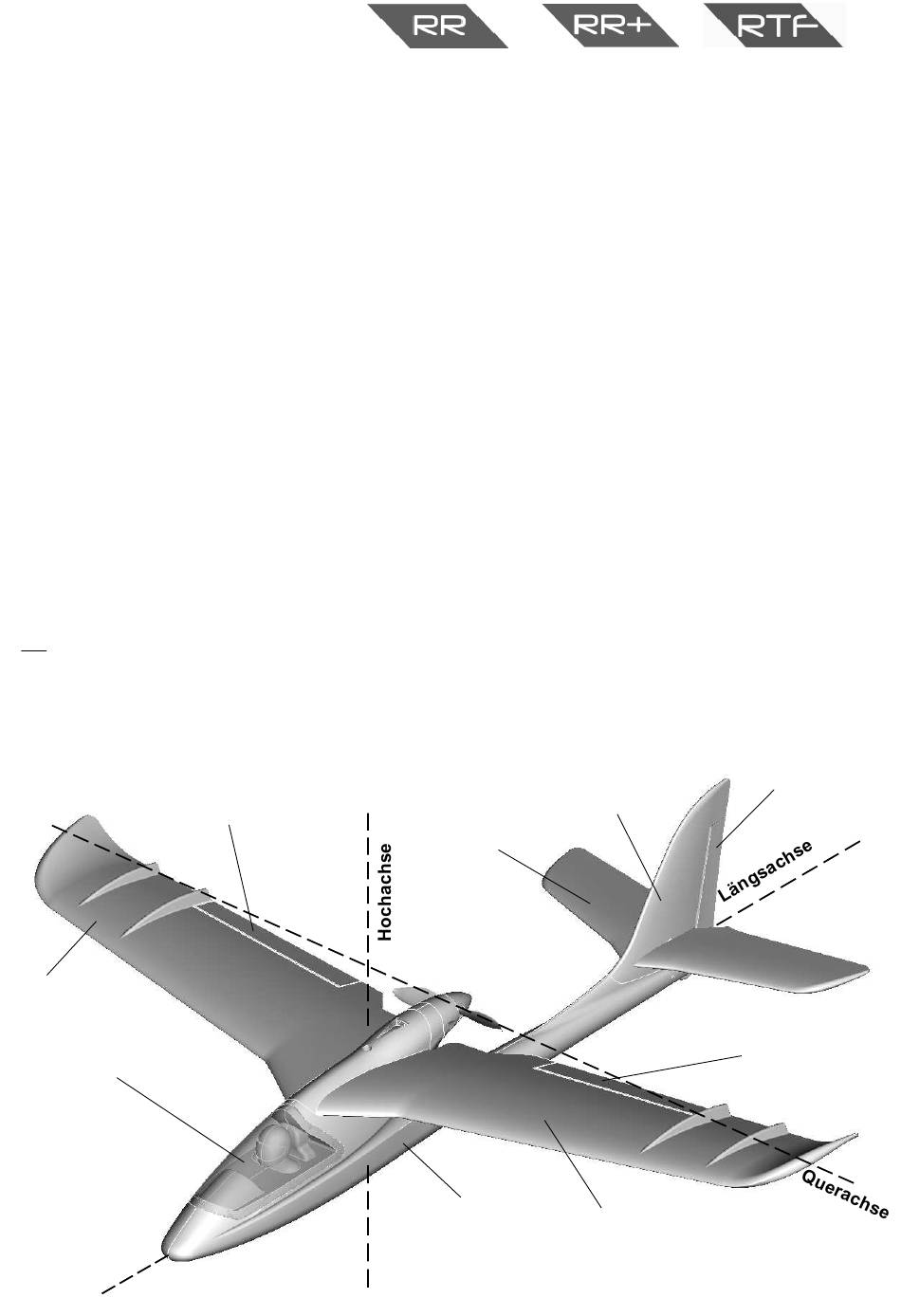

Grundlagen am Beispiel eines Flugmodells
Ein Flugzeug bzw. Flugmodell läßt sich mit den Rudern um folgende 3-Achsen steuern - Hochachse, Querachse und Längsachse.
Die Betätigung des Höhenruders ergibt eine Veränderung der Fluglage um die Querachse. Bei Seitenruderausschlag dreht das
Modell um die Hochachse. Wird Querruder gesteuert, so rollt das Modell um die Längsachse. Da unser SHARK V-Stellung im
Tragfl ügel hat, kann hier auf Querruder verzichtet werden. In diesem Fall wird das Modell mit dem Seitenruder um die Hochachse
und um die Längsachse gesteuert werden. Je nach äusseren Einfl üssen wie z.B. Turbulenzen, die das Modell aus der Flugbahn
bringen, muß der Pilot das Modell so steuern, dass es dort hinfl iegt, wo er es haben will. Mit Hilfe des Antriebs (Motor und Luft-
schraube) wird die Flughöhe gewählt. Die Drehzahl des Motors wird dabei meist von einem Regler stufenlos verstellt. Wichtig ist,
dass alleiniges Ziehen am Höhenruder das Modell nur solange steigen lässt, bis die Mindestfl uggeschwindigkeit erreicht ist. Je
nach Stärke des Antriebs sind somit unterschiedliche Steigwinkel möglich.
Tragfl äche
(rechts)
Kabinenhaube
8
SHARK
Stück Bezeichnung
1 Kabinenhaube
1 Rumpf mit Seitenleitwerk
1 Fläche links
1 Fläche rechts
1 Höhenleitwerk links
1 Höhenleitwerk rechts
1 Kunststoffschraube zur Flächenbefestigung
2 Klettband Hakenseite
2 Klettband Schlaufenseite
1 Schraubenzieher
1 Inbusschlüssel
1 Akku 3S 950 (bei RR+ / RTF)
1 Empfänger RX5 ID 9 (bei RR+ / RTF)
1 Smart SX mit Anleitung (bei RTF)
1 Batterie Mignon (bei RTF)
1 Steckerladegerät MULTIcharger L-703 EQU (bei RTF)
Querruder
# 26 4286 # 26 4287 # 26428/8/9
Pendel-
Höhenleitwerk
Rumpf
Seitenleitwerk
Tragfl äche
(links)
Seitenruder
Querruder
