- Page 1 Régulateur de conductivité LRR 1-60 Traduction des instructions de montage et de mise en service 850012-00 Français...
-
Page 2: Table Des Matières
Raccordement du potentiomètre (0 - 1000 W) ..................20 Schéma de raccordement du système bus CAN ..................21 Exemple ..............................21 Remarques importantes pour le raccordement du système bus CAN ............21 LRR 1-60 - Instructions de montage et de mise en service - 850012-00... - Page 3 Que faire en cas de défaillances du système ? ................... 28 Mise hors service ............................28 Élimination ..............................28 Retour d'appareils décontaminés ........................ 28 Déclaration de conformité UE ........................29 LRR 1-60 - Instructions de montage et de mise en service - 850012-00...
-
Page 4: Correspondance Des Présentes Instructions
GESTRA AG. Fourniture / Contenu de l’emballage 1 x Régulateur de conductivité LRR 1-60 ■ 1 x Instructions de montage et de mise en service ■ LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 5: Application Des Présentes Instructions
Application des présentes instructions Ces instructions décrivent l'utilisation conforme du régulateur de conductivité LRR 1-60. Elles s'adressent aux personnes chargées de l'intégration de ces appareils à un système de commande, de leur montage, leur mise en service, leur utilisation, leur entretien et leur élimination. Toute personne qui effectue les activités mentionnées doit avoir lu et compris le contenu de ces instructions de montage et de mise en... -
Page 6: Présentation Des Avertissements
Mise en garde contre une situation pouvant entraîner des blessures légères ou de gravité moyenne. ATTENTION ATTENTION Mise en garde contre une situation entraînant des dommages matériels ou environnementaux. LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 7: Termes Techniques / Abréviations
Après passage en mode normal, le robinet de déconcentration revient en position de régulation et une impulsion de débourbage est déclenchée (si le débourbage automatique est activé et un intervalle et une durée de débourbage ont été entrés). LRR 1-60 - Instructions de montage et de mise en service - 850012-00... - Page 8 Régulateur PI Régulateur avec une composante P (proportionnelle) et une composante I (intégrale). SELV (Safety Extra Low Voltage) Très basse tension de sécurité LRR 1-60 - Instructions de montage et de mise en service - 850012-00...
-
Page 9: Utilisation Conforme

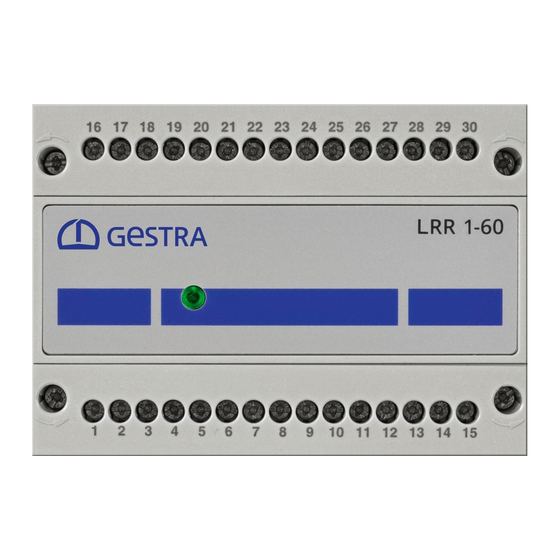

Utilisation conforme Le régulateur de conductivité LRR 1-60 peut être utilisé en association avec les électrodes de mesure de conductivité LRG 16-60, LRG 16-61 ainsi que LRG 17-60 comme régulateur de conductivité dans les installations de chaudière à vapeur et à eau surchauffée de même que dans les bâches de condensat et d'eau d’alimentation. -
Page 10: Directives Et Normes Appliquées
Utilisation conforme Directives et normes appliquées Le régulateur de conductivité LRR 1-60 est contrôlé et homologué pour une utilisation dans le domaine de validité des directives et normes suivantes : Directives : Directive 2014/35/UE Directive basse tension ■ Directive 2014/30/UE Directive CEM ■... -
Page 11: Consignes De Sécurité Fondamentales
Contrôlez l'absence de tension avant de commencer les travaux sur l'installation. ■ Les appareils défectueux compromettent la sécurité de l'installation. Si le régulateur de conductivité LRR 1-60 ne se comporte pas comme décrit aux pages ■ 24 à 25, il est vraisemblablement défectueux. -
Page 12: Fonctionnement
Fonctionnement Le régulateur de conductivité LRR 1-60 est un régulateur 3 points pas à pas. Il évalue cycliquement les télégrammes de données d'une électrode de conductivité (par ex. LRG 16-60, LRG 16-61 ou LRG 17-60). Le régulateur de conductivité signale qu’une conductivité MIN ou MAX est atteinte, assure l’ouverture ou la fermeture d’un robinet de déconcentration et peut commander un robinet de purge et d’extraction. -
Page 13: Données Techniques
1 x Sortie de valeur réelle 4 - 20 mA, p. ex. pour un affichage de valeur réelle ■ Résistance de charge max. 500 W ■ Les consommateurs inductifs doivent être déparasités conformément aux indications du fabricant ■ (dispositif étouffeur d’étincelles) LRR 1-60 - Instructions de montage et de mise en service - 850012-00... - Page 14 2 x 1,5 mm multibrin avec douille ◆ Fixation du boitier : fixation rapide à ressort sur rail-support TH 35 (selon EN 60715) ■ Poids env. 0,5 kg ■ LRR 1-60 - Instructions de montage et de mise en service - 850012-00...
-
Page 15: Plaque D'identification / Marquage Lrr 1-60
GESTRA AG Fabricant Consigne Münchener Str. 77 xxxxxxxxxxxx 28215 Bremen d’élimination GERMANY Fig. 4 Numéro de série La date de fabrication est indiquée sur le côté de l’appareil. LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 16: Réglages Usine
Lors de la commande d’un robinet de purge et d’extraction (fonction relais MIN = extraction auto- matique des boues) Intervalle de débourbage : 24 heures ■ Durée de débourbage : 3 secondes ■ Nombre ■ d’impulsions de débourbage : Intervalle d’impulsion : 2 secondes ■ LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 17: Dimensions Et Éléments Fonctionnels
Réglages de l’appareil, réglage du groupe de régulateurs et du débit voir page 23. en bauds Film frontal avec LED d’état, voir page 24 Boitier Rail-support, type TH 35 LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 18: Montage Du Régulateur De Conductivité Lrr 1-60
Montage du régulateur de conductivité LRR 1-60 Le régulateur de conductivité LRR 1-60 encliqueté dans l’armoire de commande sur un rail-support du type TH 35. DANGER DANGER Les travaux sur les installations électriques exposent à un danger de mort par électrocution. -
Page 19: Schéma De Raccordement Régulateur De Conductivité Lrr 1-60
Tension d'alimentation S = Shield Affichage de la position du robinet fusible sur site (potentiomètre 0 - 1000 W) M 0,5 A Sortie de valeur réelle Fig. 6 LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 20: Raccordement Électrique
à courant fort. Raccordement de l’alimentation électrique 24 V DC Le régulateur de conductivité LRR 1-60 est alimenté par une tension continue de 24 V. ■ Pour l’alimentation de l’appareil en 24 V DC, utilisez un bloc d’alimentation qui fournit une très basse ■... -
Page 21: Schéma De Raccordement Du Système Bus Can
Le régulateur de conductivité LRR 1-60 possède une résistance terminale interne. ■ Pour activer la résistance terminale interne du régulateur de conductivité LRR 1-60, un pont doit être inséré entre les bornes (« Option » et « CH »). Le réseau bus CAN ne doit pas être interrompu pendant le fonctionnement ! ■... -
Page 22: Modification Des Réglages De L'appareil
Si besoin est, vous pouvez modifier à tout moment le débit en bauds et le groupe de régulateurs du régu- lateur de conductivité LRR 1-60 sur le commutateur code D (voir Fig. 5) . Effectuez les modifications avant le montage du régulateur de conductivité... -
Page 23: Configuration Du Groupe De Régulateurs Et Du Débit En Bauds
Vous trouverez les instructions de montage et de mise en service valables pour les compo- ■ sants du système indiqués sur la Fig. 1 sur notre site Internet : http://www.gestra.com/documents/brochures.html LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 24: Mise En Service - Démarrage, Service, Alarme
Le relais MIN est paramétré comme alarme MIN sur l’URB 60 Début du fonctionnement Au début du fonctionnement, tous les relais du régulateur de conductivité 3 points pas-à-pas LRR 1-60 sont hors tension et la LED est allumée en orange. -
Page 25: Le Relais Min Est Paramétré Pour L'extraction Automatique Des Boues Sur L'urb 60
Le relais MIN est paramétré pour l’extraction automatique des boues sur l’URB 60. Début du fonctionnement Au début du fonctionnement, tous les relais du régulateur de conductivité 3 points pas-à-pas LRR 1-60 sont hors tension et la LED est allumée en orange. -
Page 26: Défaillances Du Système
■ Contrôlez l'absence de tension avant de commencer les travaux sur l'installation. ■ En cas d’interruption du bus CAN pendant le fonctionnement, une alarme est émise. ■ LRR 1-60 - Instructions de montage et de mise en service - 850012-00... -
Page 27: Affichage Des Défaillances Du Système
Fig. 10 LED multicolore (orange / vert / rouge), orange = démarrage / vert = service / rouge = défaillances Affichage de défaillances sur le régulateur de conductivité LRR 1-60 (relais MIN paramétré comme alarme MIN) Relais Type de défaut / Défaillance FERMÉ... -
Page 28: Que Faire En Cas De Défaillances Du Système
Les produits désignent aussi bien les substances solides, liquides ou gazeuses, les mélanges de substances ou encore les rayonnements. GESTRA AG n'accepte les retours ou les restitutions de marchandises que si celles-ci sont ac- compagnées d'un bordereau de retour rempli et signé et d'une déclaration de décontamination également remplie et signée. -
Page 29: Déclaration De Conformité Ue
Déclaration de conformité UE Par la présente, nous déclarons la conformité du régulateur de conductivité LRR 1-60 avec les directives européennes suivantes : Directive 2014/35/UE Directive basse tension ■ Directive 2014/30/UE Directive CEM ■ Directive 2011/65/UE Directive RoHS ■ Vous trouverez tous les détails concernant la conformité de l'appareil aux directives européennes dans notre déclaration de conformité. - Page 30 Notes LRR 1-60 - Instructions de montage et de mise en service - 850012-00...
