6. La passerelle Ethernet bus ISOM PASS IP+

6.1 Eléments de commande et d´affichage
3
2
1
Légende
1
La LED „ON" s'allume lorsque l'appareil est sous tension
2
La LED „BUS ISOM" s'allume en cas de réponse bus ISOM de la passerelle
3
La LED „ALARM" s'allume en cas de défaut interne de la PASS IP+
4
La LED „ETH1 act/link" clignote en cas de transfert de données
5
La LED „ETH2 act/link" clignote en cas de transfert de données
6 Touche „INFO" pour consultation des informations spécifiques à la PASS IP+
Touche „ESC" pour quitter une fonction du menu sans modifier de paramètres
7
Touche „
8
Carte Micro-SD
9
Touche „
10 Touche „MENU" pour ouvrir et fermer le menu
Touche „
11
Écran LCD pour mode standard et menu
12,13
sans fonction (réserve)
NT 874 713 A
12
ETH1
act/link
ALARM
BUS ISOM
ON

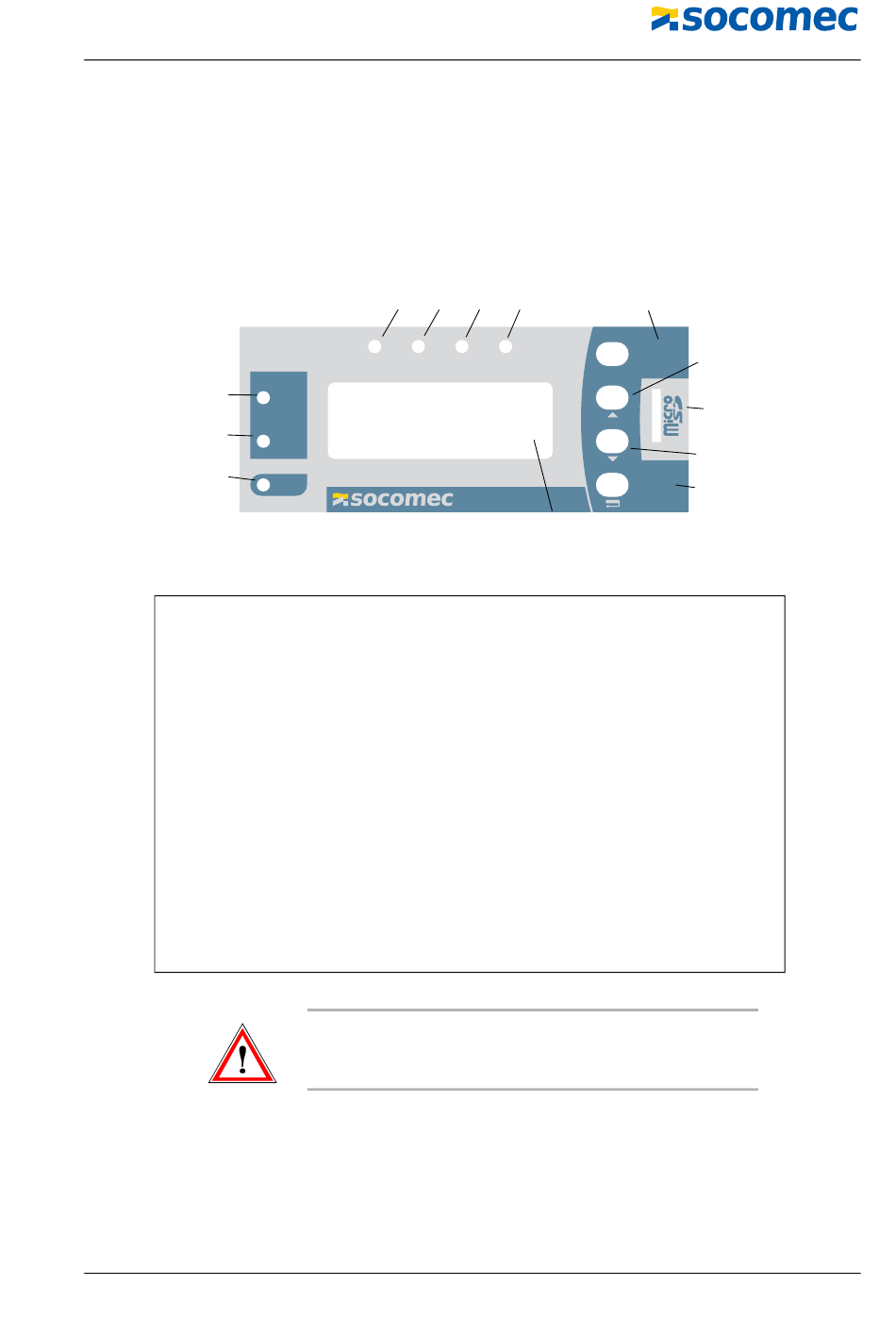

Fig. 6.1: Face avant de la PASS IP+

" : se déplacer vers le haut dans le menu, augmenter une valeur

" : se déplacer vers le bas dans le menu, diminuer une valeur
↵
" pour confirmer une modification de paramètres
Afin de garantir toutes les propriétés de l'appareil,
ne pas retirer la carte micro SD !
4 13 5
ETH2
act/link
ESC
ISOM PASS IP+
11
6
INFO
7
8
9
MENU
10
21
