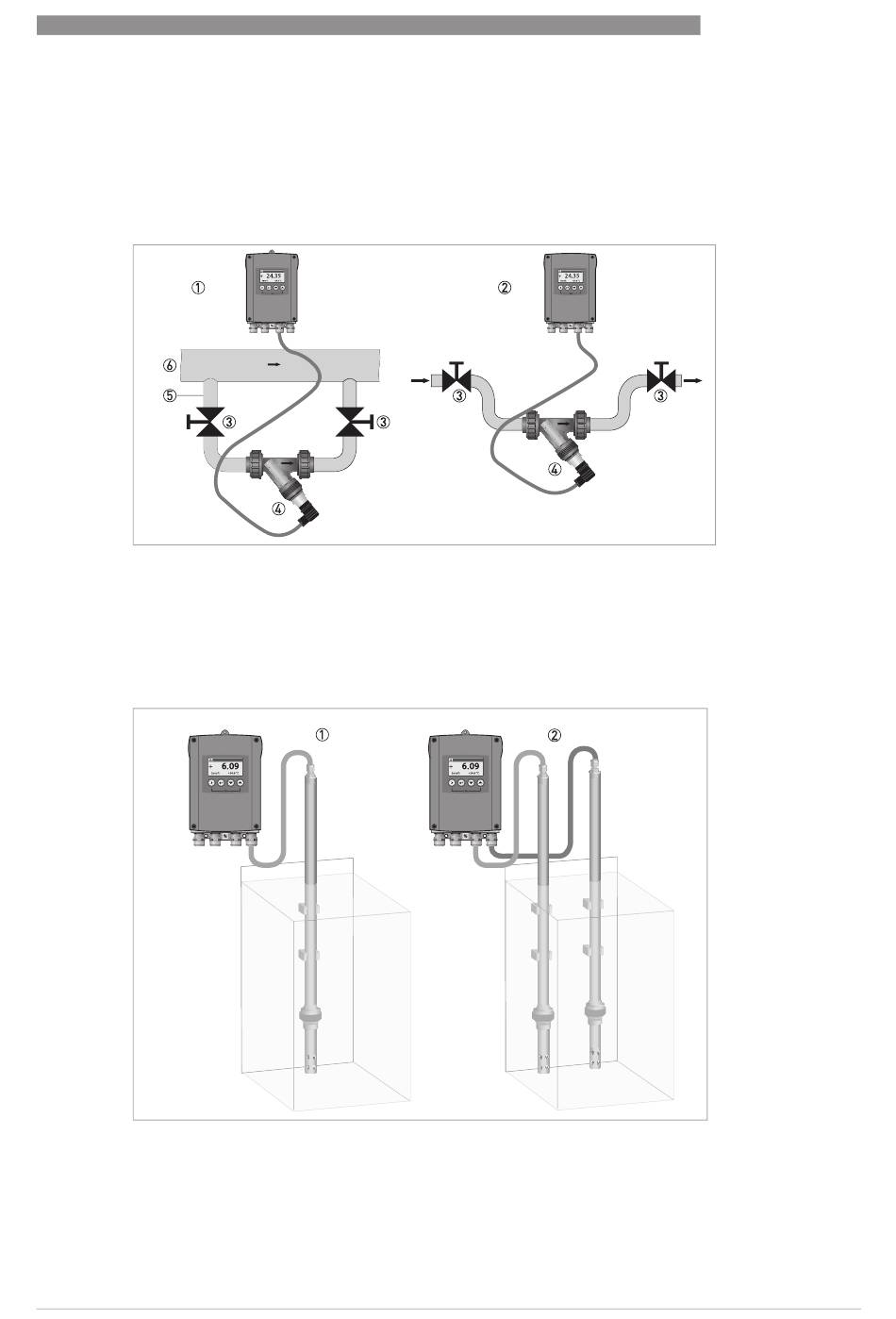

3.5 Exemples de point de mesure typique
Les exemples suivants montrent le convertisseur de mesure, une sonde avec sonde de
température intégrée ainsi que le support pour mesure en débit ou le support d'immersion.
1 Mesure en dérivation
2 Mesure dans section droite amont
3 Vanne d'arrêt
4 Support pour mesure en débit, avec sonde
5 Conduite de dérivation
6 Conduite principale
Figure 3-9: Installation avec convertisseur de mesure
1 Version à 1 canal
2 Version à 2 canaux
