MONTAGE
3

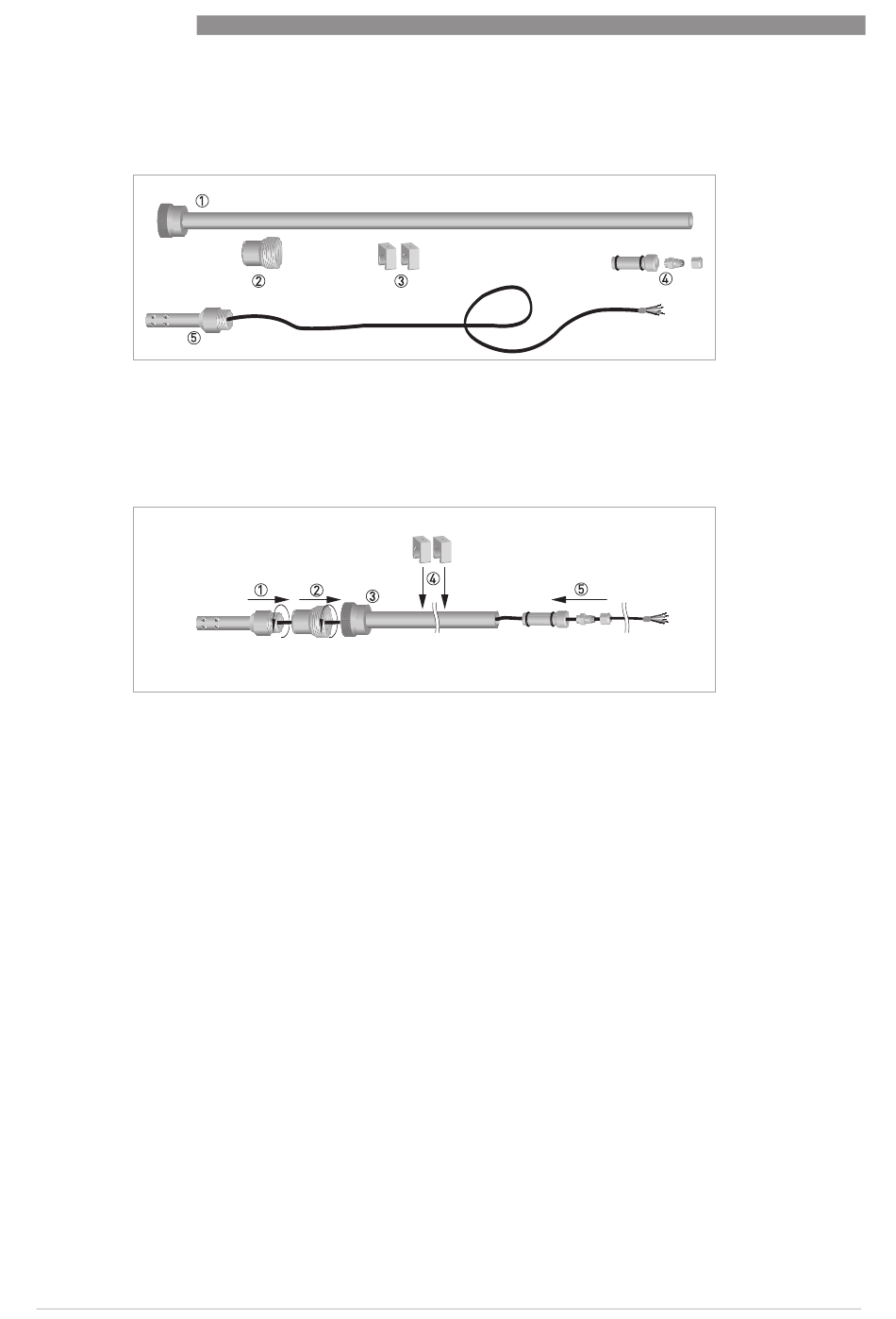

3.4.3 Montage de la sonde dans un support d'immersion
1 Support d'immersion
2 Connecteur du support de sonde
3 Colliers
4 Bouchons avec presser-étoupe
5 Sonde (uniquement pour la version en immersion avec câble branché)
1 Sonde avec câble branché
2 Connecteur du support de sonde
3 Support d'immersion
4 Éléments de fixation sur le support d'immersion
5 Bouchon avec presse-étoupe
• Retirer le bouchon avec presse-étoupe 5 du support d'immersion
• Pousser le câble de la sonde à travers le connecteur du support de sonde 2, le support
d'immersion 3 et le bouchon avec presse-étoupe 5.
• Visser le connecteur du support de sonde 2 dans le support d'immersion 2. Visser ensuite
la sonde 1 dans le connecteur du support de sonde.
• Pousser à nouveau le bouchon avec presse-étoupe sur le connecteur du support de sonde 4.
20
www.krohne.com
05/2015 - 4002094201 - TD OPTISENS COND 1200 R01 fr
OPTISENS COND 1200
